P.2115

配線孔ミストバリア® WSM-150 PAT.P

RoHS対応品
431
特長
オイルミストの侵入を防ぐ配線孔で、加工機の制御盤に最適です。
IP54F 防油・防水(飛まつ)・防塵仕様です。
※下図、取付使用例のように開口部を下向きに取り付けた場合に限ります。
ニトリルゴムのパッキンとパイルが密閉度を高め、サイズ違いや複数の配線による隙間をふさぎます。
大小複数の配線を通せます。配線はφ30まで対応可能で、φ30の場合は3 本まで通すことができます。
パッキンを締めつける力が2段階で調整できます。
※下図、配線の固定参照
メンテナンス時の配線交換は、工具を使わずにワンタッチでできます。
配線孔の本体固定ねじからアースがとれます。

用途
加工機、工作機械など

別売品
ワイヤーブラケット(アース処理時)

注意
IP54Fの保護範囲を超える環境で使用される際は、現品をご確認の上、お客様にて試作・検証をおこなってください。
配線孔ミストバリア

配線孔ミストバリア

配線孔ミストバリア
配線取付例

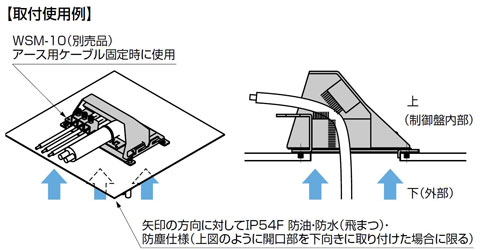

取付使用例

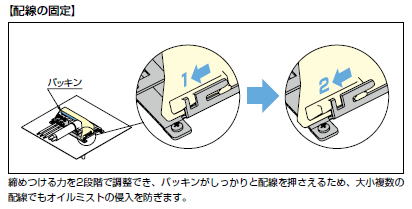

配線の固定
本体 取付穴加工図
本体 本体
本体 本体
  (mm)

本体

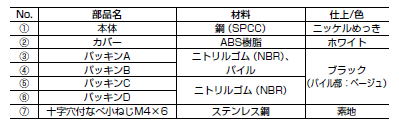

本体構成表
コード 型式 質量
210-024-553 WSM-150 438g

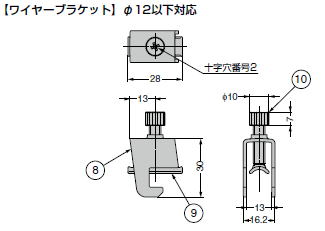

ワイヤーブラケット

ワイヤーブラケット構成表
(mm)

ワイヤーブラケット構成表
コード 型式 質量
210-024-554 WSM-10 23g
