カテゴリーNo.6 防水フレキ(樹脂フレキ)ブラインドキャップ 金属製 樹脂製

カテゴリーNo.9ケーブルグランドブラインドキャップ 金属製 樹脂製

P.2079
ブラインドキャップ PF(G)ネジ 001
ブラインドキャップ PF(G)ネジ
※ロックナットは別売です。

材質:ABS樹脂(M-4のみナイロン66)

型式 ネジ ネジ長
(mm)
外径
(mm)
全長
(mm)
M-1 C-15 9 21.5 15
M-2 G-16 9 25 15.5
M-3 G-22 15 36 24
M-4
(ナイロン66)
G-28 15 44 25
※ロックナットは別売です。




ブラインドキャップ PF(G)ネジ
ブラインドキャップ管用平行ネジタイプ
031
ブラインドキャップ PF(G)ネジ ブラインドキャップ PF(G)ネジ

黒色品ライトグレー色品(丸型)

材質:ポリアミド(PA)

型式 取付できるねじ
JIS B 0202
φD L1 L2 重量
(g/個)
最小入り数
(個/袋)
黒色品 ライトグレー φS1 呼び
RPBG16 RPBG16 LG 20.9 G1/2 25 13 7 11 20
RPBG22 RPBG22 LG 26.4 G3/4 32 14 8.5 19 20
RPBG28 RPBG28 LG 33.2 G1 40 15 12 32 10
RPBG36 RPBG36 LG 41.9 G1-1/4 49 16 13 43 10
RPBG42 RPBG42 LG 47.8 G1-1/2 55 16 14 58 5
RPBG54 RPBG54 LG 59.6 G2 73 16 15 30 5




ブラインドキャップ PF(G)ネジ
ブラインドキャップ管用平行ネジタイプ
031
ブラインドキャップ PF(G)ネジ ブラインドキャップ PF(G)ネジ

ライトグレー色品(六角形/八角形)

材質:ポリアミド(PA)

型式 取付できるねじ
JIS B 0202
φD L1 L2 重量
(g/個)
最小入り数
(個/袋)
φS1 呼び
RP2BG16 LG 20.9 G1/2 27.6 8 6 13 20
RP2BG22 LG 26.4 G3/4 34 8 6 18 20
RP2BG28 LG 33.2 G1 42.5 10 7 34 10
RP2BG36 LG 41.9 G1-1/4 53.1 14 8 49 10
RP2BG42 LG 47.8 G1-1/2 59.5 15 8 65 5
RP2BG54 LG 59.6 G2 73.3 16 9 90 5




ブラインドキャップ PF(G)ネジ
ノックアウトカバー 管用平行ねじ/薄鋼電線管ねじ用のノックアウト用
031
ブラインドキャップ PF(G)ネジ ブラインドキャップ PF(G)ネジ

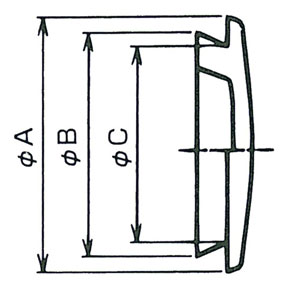

ノックアウトを塞ぐためのスチレン系の熱可塑性エラストマー(TPE製)のノックアウトカバーです。
材質:TPE

型式
(黒)
型式
(ライトグレー)
適用する
ノックアウト
φA φB φC 重量
(g/個)
最小入数
(個/袋)
HVH16 HVH16LG G16/C19 34.0 27.8 22.0 4 10
HVH22 HVH22LG G22/C25 43.5 33.9 27.5 6 10
HVH28 HVH28LG G28/C31 50.0 40.9 34.0 9 10



PGネジ Mネジ Gネジ PFネジ NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング
ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
