P.2069
Gネジ　コンビネーションカップリング 031
Gネジ中継カップリング Gネジ中継カップリング

特長
厚鋼電線管相互を接続するための防水型のカップリングです。
防水性は、IP65(完全な防塵で、いかなる方向からの水の直接噴流を受けても有害な影響がない)仕様です。
電線管とカップリングの引張力は#16〜#28にあっては500N(IECのMediumu)、#36以上は1000N(JISのHeavy)です。

材質：本体(ZDC、電気亜鉛めっき)、パッキン(EPDM)、六角小ネジ(SUS)

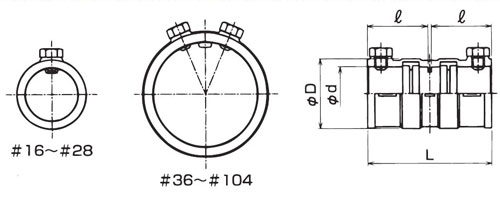

型式 接続できる厚鋼電線管 φD
(mm)		 φd
(mm)		 L l 六角小ねじ 重量
(g/個)		 最小
入数
呼び 内径
(mm)		 呼び 本数
GW2C-16 G16 16.4 29.0 21.7 50 24.2 M5 2 68 20
GW2C-22 G22 21.9 35.0 27.2 55 26.7 M5 2 96 20
GW2C-28 G28 28.3 42.3 34.1 65 31.7 M5 4 136 10
GW2C-36 G36 36.9 50.9 42.7 68 33.2 M5 4 199 10
GW2C-42 G42 42.8 58.1 48.7 85 41.6 M5 4 281 5
GW2C-54 G54 54.0 70.0 60.6 105 51.6 M5 4 435 5
GW2C-70 G70 69.6 88.6 76.2 110 54.1 M5 4 594 2
GW2C-82 G82 52.3 101.3 89.0 115 56.6 M5 4 759 2
GW2C-92 G92 93.7 114.9 101.9 120 59.1 M5 4 924 1
GW2C-104 G104 106.4 127.6 114.6 125 61.6 M5 4 1147 1



PGネジ　Mネジ　Gネジ　PFネジ　NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング		 ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
