カテゴリーNo.6 防水フレキ(樹脂フレキ)変換アダプタ 金属カップリング

カテゴリーNo.9ケーブルグランド変換アダプタ 金属カップリング

P.2062
PGネジ変換アダプタ

007

PGネジ→Mネジ

PGネジ変換アダプタ PGネジ変換アダプタ

特長
Mネジ加工済みの取り付け穴にPGネジグランドを固定する際に使用します。
外側がMネジ、内側がPGネジとなっています。

材質:真鍮、ニッケルメッキ

スキンディヒト:ZS-M

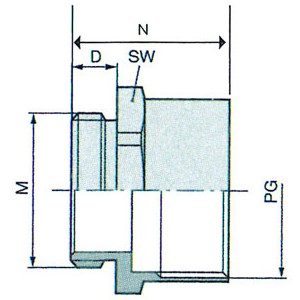

型式 外側ネジ
Mオネジ
内側ネジ
PGメネジ
SW
適合レンチ
対辺長
(mm)
D
(mm)
N
(mm)
梱包
数量
5210 4330 12x1.5 7 14 5 15.0 100
5210 4340 16x1.5 9 18 5 15.5 100
5210 4010 16x1.5 11 20 5 18.0 100
5210 4360 20x1.5 11 22 6 17.0 100
5210 4370 20x1.5 13.5 22 6 18.5 100
5210 4380 20x1.5 16 24 6 19.5 50
5210 4400 25x1.5 21 30 7 22.0 50
5210 4410 32x1.5 29 40 8 24.5 25
5210 4420 40x1.5 36 50 8 27.5 10
5210 4430 50x1.5 42 57 9 31.0 10
5210 4440 63x1.5 48 66 10 33.0 10



031

PGネジ→PF(G)ネジ

PGネジ変換アダプタ PGネジ変換アダプタ

特長
GメネジとGネジを有したポリアミド樹脂製の変換ハブです。
材質:ポリアミド

型式 PGネジ
(メネジ)
φA
(mm)
φd
(mm)
L1
(mm)
L2
(mm)
L3
(mm)
φS1
Gネジ
(オネジ)
呼び 重量
(g/個)
最小入数
(個/袋)
HHPgG-09-12 Pg9 23 11.4 7 11.8 9.5 16.6 G3/8 4 10
HHPgG-11-16 Pg11 26 14.7 8 12.0 9.5 20.9 G1/2 6 10
HHPgG-13-16 Pg13.5 28 16.0 8 12.0 9.5 20.9 G1/2 6 10
HHPgG-13-22 Pg13.5 31 20.0 8 12.0 9.5 26.4 G3/4 7 10
HHPgG-16-22 Pg16 31 20.0 8 12.5 10.0 26.4 G3/4 8 10
HHPgG-21-22 Pg21 34 20.0 8 14.0 11.5 26.4 G3/4 8 10
HHPgG-29-28 Pg29 45 26.3 810 14.5 12.0 33.2 G1 20 5
HHPgG-29-36 Pg29 45 33.7 12 16.5 12.0 41.9 G1-1/4 30 5
HHPgG-36-54 Pg36 63 52.2 14 14.0 14.0 59.6 G2 38 5


PGネジ Mネジ Gネジ PFネジ NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング
ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
