ステンレスフレキシブルチューブ専用サイト 樹脂チューブ&継手専用サイト カテゴリーNo.6 防水フレキ(樹脂フレキ)ネジ拡大・縮小アダプタ 金属&樹脂

カテゴリーNo.9ケーブルグランドネジ拡大・縮小アダプタ 金属&樹脂

P.2059
Mネジ拡大アダプタ 樹脂製
007
Mネジ拡大アダプタ 樹脂 Mネジ拡大アダプタ 樹脂

特長
機械、装置、ハウジングに加工済みの取り付けネジ穴よりも大きいケーブルグランドを固定する際に使用します。
材質:グラスファイバー強化ポリアミド
標準色:RAL7035ライトグレー
使用温度範囲:-40℃〜100℃


スキンディヒト:EKU-M

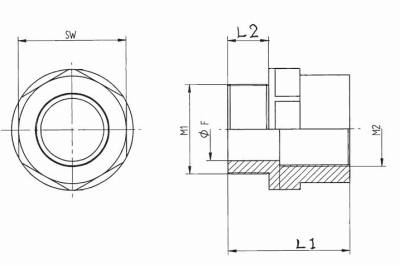

型式 M1オネジ
(mm)
M2メネジ
(mm)
L1
(mm)
L2
(mm)
φF
(mm)
SW
(mm)
梱包数
5210 0300 12x1.5 16x1.5 27 9 6 20 100
5210 0301 16x1.5 20x1.5 27 9 10 24 100
5210 0302 20x1.5 25x1.5 27 9 14 29 100
5210 0303 25x1.5 32x1.5 28 10 19 36 50
5210 0304 32x1.5 40x1.5 30 12 26 45 25
5210 0305 40x1.5 50x1.5 30 12 32 55 10
5210 0306 50x1.5 63x1.5 32 14 42 68 10





Mネジ拡大アダプタ 樹脂製
001
Mネジ拡大アダプタ 樹脂 Mネジ拡大アダプタ 樹脂

特長
機械や機器に加工されたネジ穴は、実際に必要なねじ穴よりも大きすぎたり、小さすぎたりすることがあります。
異径ニップルははこのような問題を解決するアダプターです。
一般色はブラックですが、グレーもあります。
材質:ポリアミド


型式 オネジ メネジ オネジ長さ
(L1)
全長
(L)
EWK-M12/16 M12×1.5 M16×1.5 5 15
EWK-M16/20 M16×1.5 M20×1.5 5 15.5
EWK-M20/25 M20×1.5 M25×1.5 6 17.5
EWK-M25/32 M25×1.5 M32×1.5 7 19.5
EWK-M32/40 M32×1.5 M40×1.5 8 22.5
EWK-M40/50 M40×1.5 M50×1.5 8 27.5
EWK-M50/63 M50×1.5 M63×1.5 9 31

※取り消し線の製品は現在、生産中止品となっております。(2021年2月26日)







Mネジ縮小アダプタ 樹脂製
007
Mネジ縮小アダプタ 樹脂製 Mネジ縮小アダプタ 樹脂製

特長
加工済みの取り付けネジ穴よりも小さいグランドを固定する際に使用します。
材質:グラスファイバー強化ポリアミド
標準色:RAL 7035 ライトグレー
使用温度範囲:-40℃〜100℃


スキンディヒト:KU-M

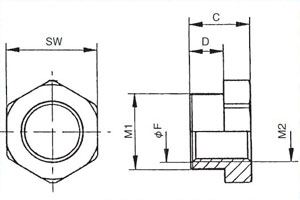

型式 Mオネジ1
(mm)
M2メネジ
(mm)
C
(mm)
D
(mm)
φF
(mm)
SW
(mm)
梱包数
5210 4505 16x1.5 12x1.5 16 9 10 22 100
5210 4470 20x1.5 15x1.5 16 9 14 24 100
5210 4504 20x1.5 16x1.5 16 9 14 24 100
5210 4472 25x1.5 12x1.5 17 10 19 29 100
5210 4473 25x1.5 16x1.5 17 10 19 29 100
5210 4474 25x1.5 20x1.5 17 10 19 29 100
5210 4475 32x1.5 12x1.5 19 12 26 36 50
5210 4476 32x1.5 16x1.5 19 12 26 36 50
5210 4477 32x1.5 20x1.5 19 12 26 36 50
5210 4478 32x1.5 25x1.5 19 12 26 36 50
5210 4479 40x1.5 16x1.5 19 12 32 46 25
5210 4480 40x1.5 20x1.5 19 12 32 46 25
5210 4481 40x1.5 25x1.5 19 12 32 46 25
5210 4482 40x1.5 32x1.5 19 12 32 46 25
5210 4483 50x1.5 20x1.5 21 14 42 55 5
5210 4484 50x1.5 25x1.5 21 14 42 55 5
5210 4485 50x1.5 32x1.5 21 14 42 55 5
5210 4486 50x1.5 40x1.5 21 14 42 55 5
5210 4487 63x1.5 25x1.5 22 15 55 58 5
5210 4488 63x1.5 32x1.5 22 15 55 68 5
5210 4489 63x1.5 40x15 22 15 55 68 5
5210 4469 63x1.5 50x1.5 22 15 55 68 5





Mネジ縮小アダプタ 樹脂製
001
Mネジ縮小アダプタ 樹脂製 Mネジ縮小アダプタ 樹脂製

特長
機械や機器に加工されたネジ穴は、実際に必要なねじ穴よりも大きすぎたり、小さすぎたりすることがあります。
異径ニップルははこのような問題を解決するアダプターです。
一般色はブラックですが、グレーもあります。
材質:ポリアミド



型式 外ねじ 内ねじ 外ねじ長さ
(mm)
全長
(mm)
REK-M20/12 M20×1.5 M12×1.5 8 12
REK-M20/16 M20×1.5 M16×1.5 8 12
REK-M25/12 M25×1.5 M12×1.5 8 14
REK-M25/16 M25×1.5 M16×1.5 8 14
REK-M25/20 M25×1.5 M20×1.5 8 14
REK-M32/12 M32×1.5 M12×1.5 10 16
REK-M32/16 M32×1.5 M16×1.5 10 16
REK-M32/20 M32×1.5 M20×1.5 10 16
REK-M32/25 M32×1.5 M25×1.5 10 16
REK-M40/16 M40×1.5 M16×1.5 10 16
REK-M40/20 M40×1.5 M20×1.5 10 16
REK-M40/25 M40×1.5 M25×1.5 10 16
REK-M40/32 M40×1.5 M32×1.5 10 16
REK-M50/20 M50×1.5 M20×1.5 12 18
REK-M50/25 M50×1.5 M25×1.5 12 18
REK-M50/32 M50×1.5 M32×1.5 12 18
REK-M50/40 M50×1.5 M40×1.5 12 18
REK-M63/25 M63×1.5 M25×1.5 12 18
REK-M63/32 M63×1.5 M32×1.5 12 18
REK-M63/40 M63×1.5 M40×1.5 12 18
REK-M63/50 M63×1.5 M50×1.5 12 18

※取り消し線の製品は現在、生産中止品となっております。(2021年2月26日)



PGネジ Mネジ Gネジ PFネジ NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング
ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
