ハーフピッチコネクタ用インターフェイス端子台 096
ハーフピッチコネクタを実践したコネクタ端子台。PCN-10Sシリーズ。

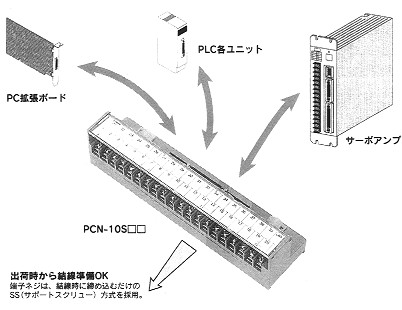

対応機器:サーボアンプ、PLC各ユニット、PC拡張パスポート、各種コントローラー、その他のハーフピッチ実装機器
共通仕様:
部品名 材 質(色) 寸 法 表面 処理
端子台 変性PPO(グレー) - -
導電板 C2680R t=1 Sn
結線ビス SWRM M3×9.5L Ni
下ケース 変性PPO(グレー) - -
レール用ツメ POM(黄) - -
基板 ガラエポ t=1.6 -
カバー PC(透明) - -
記名板 上質紙 - -
NCブッシュ 変性PPO(グレー) - -
適合レール AL<当社形式DAV.*、DAS−*> - -
止め金具 SPCC - Zn
共通定格:
定格電圧 AC、DC、50V
定格電流 0.5A
絶縁抵抗 100MΩ、DC500Vメガ
耐電圧 AC500V/1分間
適合電線 1.25mm2/MAX
標準締付トルク 1.2N・m(12kgf.cm)
周囲温度 −10℃〜+50℃
準拠規格 JISC2811
実装コネクタ型式
ターミナル 型式 実装コネクタ型式 極数
PCN−10S20 10220.6202JL
(住友3M製)
20
PCN−10S26 10226−6202JL
(住友3M製)
26
PCN−10S36 10236−6202JL
(住友3M製)
36
PCN.10S40 10240−6202JL
(住友3M製)
40
PCN−10S50 10250−6202JL
(住友3M製)
50

注:各寸法図は別途お問い合わせ下さい。
