エスシーロック(常温収縮タイプ) RoHs適合品 029
■特徴:
●スパイラル状のプラスチックコアを引き抜くだけでチューブが収縮。保護と防水処理が簡単に行えます。
●収縮チューブの材質には耐候性、弾性、収縮性に優れたエチレンプロピレンゴムを採用。テーピングに比べて作業が簡単で仕上がりも均一です。
また、折り曲げ部や可動部のケーブル保護にも最適です。
形番 適合ケーブル
外径

ねじ

取付
穴径

取付
板厚
最大

本体・キャップ寸法 ロックナット寸法 ゴムパッキン厚 梱包
数量
(個)
管用平行
ねじの呼称
電線管
ねじの呼称

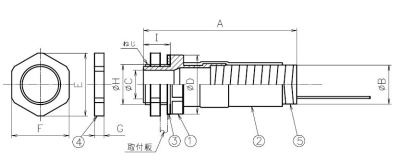

A φB φC φD E F G
CP-0 φ 8.0〜φ13.0 G1/2 CTG16 φ22 6 80 20.0 15 31 33 30 5 1.5 小箱 5
大箱 20
CP-1 φ10.0〜φ15.0 G3/4 CTG22 φ28 6 80 25.5 19 39 40 36 5 1.5
CP-2 φ14.0〜φ21.0 G1/2 CTG28 φ34 6 91 35.5 25 52 44 41 5 2.0
CP-3 φ20.0〜φ34.0 G1 1/2 CTG42 φ48 6 102 50.0 39 61 61 58 6 2.0
■材質
@スパイラルコア:ポリプロピレン樹脂
A収縮チューブ:エチレンプロピレンゴム(EPDM)
B本体:ポリプロピレン樹脂
Cゴムパッキン:クロロプレンゴム
Dロックナット:ポリアミド(難燃グレード:94V-0)


注:ゴム収縮は-5℃〜40℃の範囲で行ってください。
使用温度範囲:-30℃〜60℃
