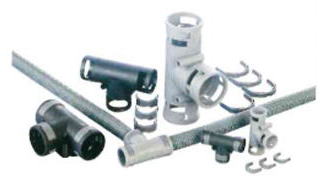

PMAFLEX 分岐継手

Y分岐 BVYD IP66/54 023
RoHS対応品
型式 チューブサイズ 寸法(mm) 梱包(個)
NWA NWB NWC L N H I O F K E M
BVYD-100707GT 10 7 7 63 32 21 15 11 21 16 24 2xM4 20
BVYD-121010GT 12 10 10 69 39 24 19 12 24 18 27 2xM4 20
BVYD-171212GT 17 12 12 80 46 30 22 15 32 22 34 2xM5 20
BVYD-231717GT 23 17 17 98 60 37 30 19 42 29 38 2xM6 10
BVYD-292323GT 29 23 23 109 74 45 37 23 48 33 37 2xM6 10
BVYD-362929GT 36 29 29 130 87 54 43 27 58 36 50 2xM6 5
BVYD-483636GT 48 36 36 144 103 68 50 34 70 48 50 2xM6 5

V分岐 BFVD IP66/54 023
RoHS対応品
型式 チューブサイズ 寸法(mm) 梱包(個)
NWA NWB NWC E F H K L N O M
BFVD-100707GT 10 7 7 18.0 24.0 45.0 9.5 51.0 18.0 9.5 2xM4 50
BFVD-101010GT 10 10 10 18.0 24.0 47.0 9.5 54.0 18.5 9.5 2xM4 50
BFVD-121010GT 12 10 10 19.0 28.0 48.0 10.5 54.0 21.0 10.5 2xM4 50
BFVD-171010GT 17 10 10 21.0 34.0 51.0 23.5 68.0 30.0 15.0 2xM6 50
BFVD-171212GT 17 12 12 18.0 35.0 48.0 24.0 58.0 29.0 14.5 2xM5 50
BFVD-231717GT 23 17 17 26.0 42.0 63.0 28.0 73.0 37.0 18.5 2xM6 20

V分岐 BFTD IP66/54 023
RoHS対応品
型式 チューブサイズ 寸法(mm) 梱包(個)
NWA NWB NWC E F H K L N O M
BFTD-101010GT 10 10 10 18.5 21.0 39.5 16.0 58.5 20.5 10.5 2xM4 50
BFTD-121212GT 12 12 12 18.5 26.5 43.5 18.5 63.5 24.0 12.5 2xM4 50
BFTD-171717GT 17 17 17 18.5 34.0 50.0 15.0 71.0 29.5 15.0 2xM5 50
BFTD-292323GT 29 23 23 32.0 48.0 73.0 22.0 108.0 44.0 22.0 2xM5 20
BFTD-292929GT 29 29 29 29.5 48.0 75.5 22.0 108.0 44.0 22.0 2xM5 20
