防爆チューブ
001・683

耐圧防爆構造フレキシブルコンジット d2

防爆性能を備えた容器の中に着火源となる電気機器を入れる事により容器内部で爆発が生じても容器の外部には爆発が及ばない様にした構造で、内部爆発に充分耐える強度を持ち、容器の接合面の隙間から通じて火災が外部へ着火しない事が要求される。

■材質
型式 SFC SFCS
コネクター 銅合金 ステンレス
フレキ：可撓管 ステンレス ステンレス
フレキ：編組 ステンレス ステンレス
表面処理 ニッケルメッキ -
耐圧防爆構造フレキシブルコンジット d2

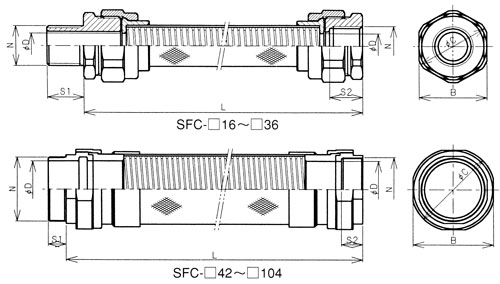

寸法図

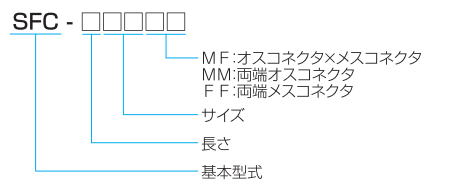

■型式構成


耐圧防爆構造SFC（SFCS）寸法表

型式 N φD
(mm)		 S1
(mm)		 S2
(mm)		 B
(mm)		 φC
(mm)
SFC（SFCS）-□16□□ PF1/2 13 19 17 35（34） 38（37）
SFC（SFCS）-□22□□ PF3/4 18 19 17 42（41） 45（44）
SFC（SFCS）-□28□□ PF1 25 23 21 48（46） 51（49）
SFC（SFCS）-□36□□ PF1-1/4 32 23 22 60 65
SFC（SFCS）-□42□□ PF1-1/2 39 23 23 70 75
SFC（SFCS）-□54□□ PF2 52 23 23 86 89
SFC（SFCS）-□70□□ PF2-1/2 66 25 28 96 100
SFC（SFCS）-□82□□ PF3 77 27 26 112 117
SFC（SFCS）-□92□□ PF3-1/2 77 28 33 124 129
SFC（SFCS）-□104□□ PF4 100 28 33 140 145

※表中の（ ）内数値はSFCSタイプの寸法で、（ ）表記の無い部分は共通寸法です。
※アルゴン溶接も可能です。
※海外規格「ExdⅡB」取得品もございます。お問い合わせ下さい。





安全増防爆構造フレキシブルコンジット e

正常時の運転･動作時は着火源として作用しない電気機器に対してのみ適用した防爆構造で、通常は着火源として作用しない電気機器でも使用し続けると着火源となりうるので、安全度を増したものを安全増防爆と言い適用対象となる電気機器の種類には制限がある。

■材質
型式 SFAC
コネクター 鋼
フレキ：可撓管 鋼
フレキ：編組 塩ビ
表面処理 ニッケルメッキ
安全増防爆構造フレキシブルコンジット e

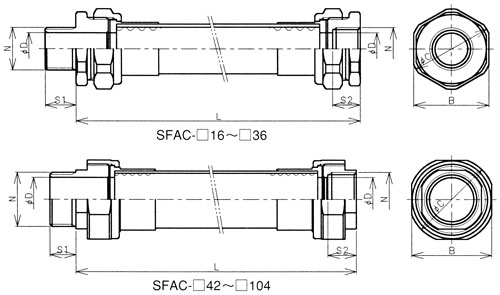

寸法図
■型式構成

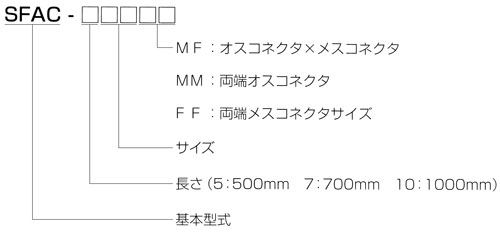

型式構成
安全増防爆構造SFAC寸法表
型式 N φD
(mm)		 S1
(mm)		 S2
(mm)		 B
(mm)		 φC
(mm)
SFAC-□16□□ PF1/2 14 19 17 38 41
SFAC-□22□□ PF3/4 20 19 17 46 50
SFAC-□28□□ PF1 25 23 21 50 54
SFAC-□36□□ PF1-1/4 32 23 21 58 63
SFAC-□42□□ PF1-1/2 39 23 25 70 75
SFAC-□54□□ PF2 51 23 25 86 89
SFAC-□70□□ PF2-1/2 66 25 28 96 100
SFAC-□82□□ PF3 77 27 26 111 113
SFAC-□92□□ PF3-1/2 77 28 33 124 129
SFAC-□104□□ PF4 100 28 33 140 145

海外規格「ExdⅡB」取得品もございます。お問い合わせ下さい。
