シムプレート・シムボックス セミオーダー
シムプレート/ラミネートタイプ <<戻る
ご希望のサイズに対応。1枚から製作します。
【USミリタリースペック MIL-S-22499適合品】
【ドイツ航空宇宙規格LN29557適合品】
1枚ずつはく離して使用することで精度の高い調整が可能です。
材質 ステンレス(SUS304)
真鍮(C2600P)
アルミ(A1050P)
■材料スペック表(材質・板厚・板厚公差)
材質 板厚(mm)
t0.5 t1.0
ステンレス(SUS304) ±0.05 ±0.1
真鍮(C2600P)
アルミ(A1050P)
■品番 (例)FPLS-100-300-1.0

材質
ステンレス FPL[S] 真鍮 FPL[B] アルミ FPL[A]

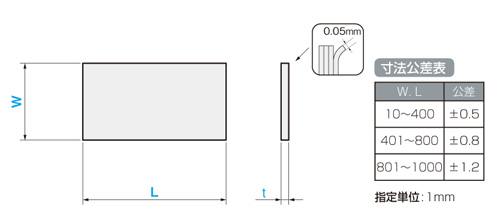

短辺 長辺 板厚
t
20〜50 10〜250 0.5
1.0
251〜500 0.5
1.0
501〜750 0.5
1.0
751〜1000 0.5
1.0
51〜100 51〜250 0.5
1.0
251〜500 0.5
1.0
501〜750 0.5
1.0
751〜1000 0.5
1.0
101〜150 101〜250 0.5
1.0
251〜500 0.5
1.0
501〜750 0.5
1.0
751〜1000 0.5
1.0
151〜200 151〜250 0.5
1.0
251〜500 0.5
1.0
501〜750 0.5
1.0
751〜1000 0.5
1.0
■ラミネートタイプ使用法
1. 0.05mmの板を接着剤で貼り合わせたラミネートシム。

2. カッターなどで軽くこすり、1枚だけめくりあげます。

3. さらに2を繰り返すと、0.4→0.35→0.3…と0.05mm単位で板厚を調整できます。
