シム&スペーサー目次 HOMEへ
ベース用シム セミオーダー
ベース用シム(1穴) <<戻る
ご希望のサイズに対応。1枚から製作します。
オプション レーザーマーキング
スタンプマーキング
黒染め
粘着材塗布
材質 鉄(t 0.1〜2.6:SPCC相当、t 3.2〜6.0:SPHC)
焼入鋼(SK) ※硬度HRC59以上
ステンレス(SUS304)
真鍮(t 0.05:C2680P、t 0.1〜2.0:C2801P)
アルミ(t 0.1〜0.15:1N30、t 0.2〜3.0:A1050P)
■材料スペック表(材質・板厚・板厚公差)
材質 板厚(mm)
t 0.05 t 0.1 t 0.15 t 0.2 t 0.25 t 0.3 t 0.35 t 0.4 t 0.5
鉄(t 0.1〜2.6:SPCC相当、t 3.2〜6.0:SPHC) ±0.03 ±0.03 ±0.03 ±0.04 ±0.04 ±0.05 ±0.05
焼入鋼(SK) ※硬度HRC59以上 ±0.015 ±0.015 ±0.02 ±0.025 ±0.025 ±0.025 ±0.035 ±0.035
ステンレス(SUS304) ±0.005 ±0.008 ±0.008 ±0.01 ±0.015 ±0.015 ±0.015 ±0.02 ±0.02
真鍮(t 0.05:C2680P、
t 0.1〜2.0:C2801P)
±0.005 ±0.02 ±0.02 ±0.02 ±0.02 ±0.03 ±0.04 ±0.04
アルミ(t 0.1〜0.15:1N30、
t 0.2〜3.0:A1050P)
±0.03 ±0.03 ±0.03 ±0.04 ±0.04 ±0.04

材質 板厚(mm)
t 0.6 t 0.7 t 0.8 t 1.0 t 1.2 t 1.5 t 1.6 t 2.0 t 2.3
鉄(t 0.1〜2.6:SPCC相当、
t 3.2〜6.0:SPHC)
±0.06 ±0.06 ±0.08 ±0.08 ±0.12 ±0.14 ±0.14
焼入鋼(SK) ※硬度HRC59以上 ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.05 ±0.06 ±0.07
ステンレス(SUS304) ±0.025 ±0.03 ±0.03 ±0.035 ±0.1 ±0.12 ±0.17
真鍮(t 0.05:C2680P、
t 0.1〜2.0:C2801P)
±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.06 ±0.06
アルミ(t 0.1〜0.15:1N30、
t 0.2〜3.0:A1050P)
±0.04 ±0.05 ±0.05 ±0.06 ±0.06 ±0.08

材質 板厚(mm)
t 2.5 t 2.6 t 3.0 t 3.2 t 4.0 t 4.5 t 5.0 t 6.0
鉄(t 0.1〜2.6:SPCC相当、
t 3.2〜6.0:SPHC)
±0.21 ±0.23 ±0.26 ±0.26 ±0.28 ±0.3
焼入鋼(SK) ※硬度HRC59以上
ステンレス(SUS304) ±0.22 ±0.22 ±0.35 ±0.4 ±0.5
真鍮(t 0.05:C2680P、
t 0.1〜2.0:C2801P)
アルミ(t 0.1〜0.15:1N30、
t 0.2〜3.0:A1050P)
±0.11
  オプション

レーザーマーキング   品番末尾「LM」
スタンプマーキング   品番末尾「S」
粘着材塗布   品番末尾「N」
黒染め   品番末尾「C」

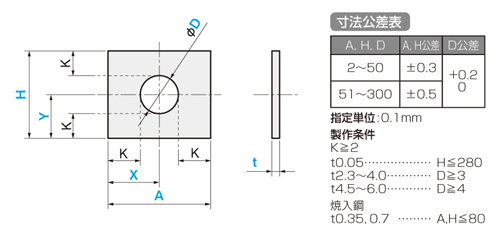

■品番 (例)FMS-35-38-5-8-8-0.1-S

材質
鉄 FM[F] 焼入鋼 FM[Y] ステンレス FM[S] 真鍮 FM[B] アルミ FM[A]

短辺 長辺
サイズ
D

位置
X

深さ
Y
板厚
t
10〜50 10〜50 2〜 3〜 0〜 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
51〜100 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
101〜200 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
201〜300 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
51〜100 51〜100 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
101〜200 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
201〜300 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
101〜200 101〜200 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
201〜300 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
201〜300 201〜300 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
