P1037

シム＆スペーサー目次 HOMEへ
ベース用シム
ベース用シム（1溝） <<戻る
セミオーダー ベース用シム（1溝）
オプション レーザーマーキング
スタンプマーキング
黒染め
粘着材塗布
ラミネートタイプ
材質 鉄（SPCC相当）
ステンレス（SUS304）
真鍮（t 0.05：C2680P、t 0.1〜1.0：C2801P）
■材料スペック表（材質・板厚・板厚公差）
材質 板厚（mm）
t 0.05 t 0.1 t 0.2 t 0.5 t 1.0
鉄（SPCC相当） − ±0.03 ±0.03 ±0.05 ±0.08
ステンレス（SUS304） ±0.005 ±0.008 ±0.01 ±0.02 ±0.035
真鍮（t 0.05：C2680P、
t 0.1〜1.0：C2801P）		 ±0.005 ±0.02 ±0.02 ±0.04 ±0.05
■注文例

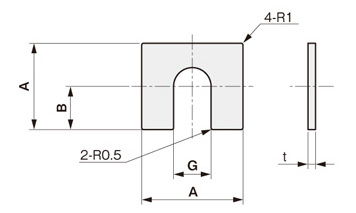

■モーターベース用
幅
A		 溝幅
G		 溝深さ
B		 板厚
t		 品番
□：材質記号
鉄[F]、ステンレス[S]、真鍮[B]
20 9 10 0.05 M□020020005
0.1 M□020020010
0.2 M□020020020
0.5 M□020020050
1.0 M□020020100
30 13 15 0.05 M□030030005
0.1 M□030030010
0.2 M□030030020
0.5 M□030030050
1.0 M□030030100
43 12 22 0.05 M□043043005
0.1 M□043043010
0.2 M□043043020
0.5 M□043043050
1.0 M□043043100
48 14 24 0.05 M□048048005
0.1 M□048048010
0.2 M□048048020
0.5 M□048048050
1.0 M□048048100
53 14 27 0.05 M□053053005
0.1 M□053053010
0.2 M□053053020
0.5 M□053053050
1.0 M□053053100
68 16 34 0.05 M□068068005
0.1 M□068068010
0.2 M□068068020
0.5 M□068068050
1.0 M□068068100
83 20 42 0.05 M□083083005
0.1 M□083083010
0.2 M□083083020
0.5 M□083083050
1.0 M□083083100
98 25 49 0.05 M□098098005
0.1 M□098098010
0.2 M□098098020
0.5 M□098098050
1.0 M□098098100
118 30 54 0.05 M□118118005
0.1 M□118118010
0.2 M□118118020
0.5 M□118118050
1.0 M□118118100
200 36 100 0.05 M□200200005
0.1 M□200200010
0.2 M□200200020
0.5 M□200200050
1.0 M□200200100
