シム＆スペーサー目次 HOMEへ
ベース用シム
ベース用シム（1溝） <<戻る
セミオーダー ベース用シム（1溝）
オプション レーザーマーキング
スタンプマーキング
黒染め
粘着材塗布
材質 鉄（SPCC相当）
ステンレス（SUS304）
真鍮（t 0.05：C2680P、t 0.1〜1.0：C2801P）
■材料スペック表（材質・板厚・板厚公差）
材質 板厚（mm）
t 0.05 t 0.1 t 0.2 t 0.5 t 1.0
鉄（SPCC相当） − ±0.03 ±0.03 ±0.05 ±0.08
ステンレス（SUS304） ±0.005 ±0.008 ±0.01 ±0.02 ±0.035
真鍮（t 0.05：C2680P、
t 0.1〜1.0：C2801P）		 ±0.005 ±0.02 ±0.02 ±0.04 ±0.05
■注文例
■ピローブロック用
対応
ピローブック

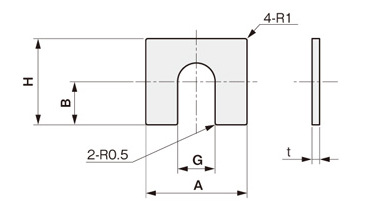

 幅
A		 高さ
H		 溝幅
G		 溝深さ
B		 板厚
t		 品番
□：材質記号
鉄[F]、ステンレス[S]、真鍮[B]
UCPA-204
UCUP-204		 40 27 13 15 0.05 P□A204005
0.1 P□A204010
0.2 P□A204020
0.5 P□A204050
1.0 P□A204100
UCPA-205
UCUP-205		 45 30 13 16 0.05 P□A205005
0.1 P□A205010
0.2 P□A205020
0.5 P□A205050
1.0 P□A205100
UCPA-206
UCUP-206		 50 36 17 22 0.05 P□A206005
0.1 P□A206010
0.2 P□A206020
0.5 P□A206050
1.0 P□A206100
UCPA-207
UCUP-207		 55 41 17 26 0.05 P□A207005
0.1 P□A207010
0.2 P□A207020
0.5 P□A207050
1.0 P□A207100
UCPA-208
UCUP-208		 58 41 17 25 0.05 P□A208005
0.1 P□A208010
0.2 P□A208020
0.5 P□A208050
1.0 P□A208100
UCP-204 38 42 13 26 0.05 P□204005
0.1 P□204010
0.2 P□204020
0.5 P□204050
1.0 P□204100
UCP-205 38 42 13 25 0.05 P□205005
0.1 P□205010
0.2 P□205020
0.5 P□205050
1.0 P□205100
UCP-206 48 54 17 32 0.05 P□206005
0.1 P□206010
0.2 P□206020
0.5 P□206050
1.0 P□206100
UCP-207 48 54 17 34 0.05 P□207005
0.1 P□207010
0.2 P□207020
0.5 P□207050
1.0 P□207100
UCP-208 54 58 17 35 0.05 P□208005
0.1 P□208010
0.2 P□208020
0.5 P□208050
1.0 P□208100
UCP-209 54 60 17 38 0.05 P□209005
0.1 P□209010
0.2 P□209020
0.5 P□209050
1.0 P□209100
UCP-210 60 65 20 42 0.05 P□210005
0.1 P□210010
0.2 P□210020
0.5 P□210050
1.0 P□210100
