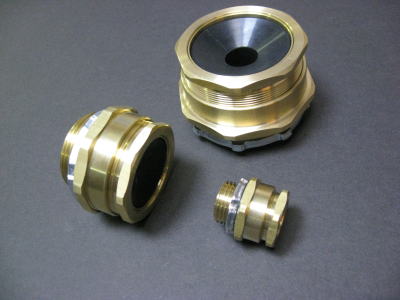

貫通穴形シールコネクター SEAL CONNECTOR NIPOSEAL® 防水性能IP67 177
アッセンブリー(組み付け)済みのケーブル用メタルケーブルグランド
ASSY(組み付け)済みケーブルをそのまま簡単に盤やBOX等へ設置できます。後付けでも防水&防塵性はIP67をクリアしています。

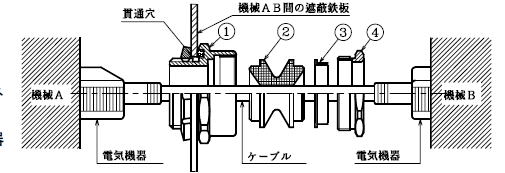

■コネクタとケーブルの組付け要領
1)
遮蔽鉄板にコネクタを取り付けるための穴を開ける。
2)
遮蔽板に@ニップルを取り付ける。
3)
@ニップルを取付けた後、ケーブルにABCのコネクタ部品を挿入する。
☆@BCコネクタ部品の内径はケーブルの電気器機を貫通させることができる。

☆Aコネクタ部品は円周上、軸方向に1箇所カット部品があるので、そこを広げてケーブルを挿入する。
4)
@ニップルにCブッシング押さえをねじ込み組み付け完了とする。

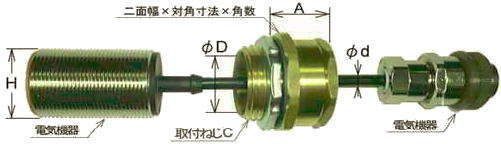

寸法表 (単位mm)
呼称品番 適応するケーブルの
直径φd
コネクタの
長さ A
コネクタ貫通穴
径φD
取付ねじ
C
盤のねじ
取付穴
二面幅 対角寸法 角数 ケーブルプラグの
最大寸法H
質量(kg)
ABS-T1605 4〜5 20 16.0 G 1/2
(CTG16)
21.0 29 31.9 6 15.8 0.060
ABS-T1607 5〜7
ABS-T1608 6〜8
ABS-T1610 8〜10
ABS-T1612 10〜12
ABS-T1614 12〜14
ABS-T2207 5〜7 24 22.0 G 3/4
(CTG22)
26.5 36 39.6 6 21.8 0.095
ABS-T2210 8〜10
ABS-T2212 10〜12
ABS-T2214 12〜14
ABS-T2807 5〜7 26 27.5 G1
(CTG28)
33.5 44 46.2 8 27.3 0.135
ABS-T2808 6〜8
ABS-T2809 7〜8
ABS-T2810 8〜10
ABS-T2812 10〜12
ABS-T2813 11〜13
ABS-T2815 13〜15
ABS-T2820 18〜20
ABS-T3604 3〜4 29 36.0 G1・1/4
(CTG36)
42.0 54 56.7 8 35.8 0.210
ABS-T3607 6〜7
ABS-T3608 7〜9
ABS-T3610 8〜10
ABS-T3614 12〜14
ABS-T3615 13〜15
ABS-T3618 16〜18
ABS-T3621 19〜21
ABS-T3625 23〜25
ABS-T3628 26〜28
ABS-T3630 28〜30
ABS-T4210 8〜10 31 41.0 G1・1/2
(CTG42)
48.0 62 65.1 8 40.8 0.285
ABS-T4212 10〜12
ABS-T4217 15〜17
ABS-T4230 28〜30
ABS-T5408 7〜8 34 53.0 G2
(CTG54)
60.0 75 78.8 8 52.8 0.380
ABS-T5410 9〜10
ABS-T5418 16〜18
ABS-T5430 28〜30

■ お問合せ  お問合せはメール又はFAXにてお願い致します。


1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
製品の商品名、型式をご記入下さい。

4. 添付資料
(ファイル容量5MBまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
