パーフェクトロック FPFG 164

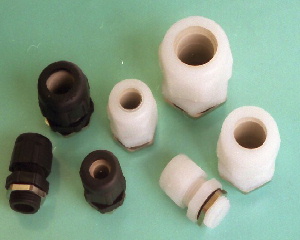

パーフェクトロック FPFG 過酷な環境に耐える、フッ素樹脂ボディ 過酷な環境に耐えるフッ素樹脂ボディ パーフェクトロック
用途
特長
  • フッ素樹脂製の本体は、過酷な環境での使用にも対応します。
  • インナーシールの材料は130°の耐熱特性を持っています。
材料
  • ドームナット、本体/フッ素樹脂(色調:ホワイト)※耐薬タイプ
  • フッ素樹脂(色調:ブラック):耐候タイプ
  • ※耐薬タイプのブラックについては、お問い合わせください。
ナット締め取り付け/丸孔 IP68相当

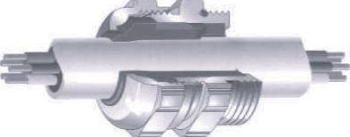

インナーシール
ケーブルを包み、固定と同時に高い防水・防塵性を発揮。ツメでケーブルを押さえるタイプのように集中荷重によるケーブルへの悪影響がありません。

パーフェクトロックFPFG インナーシール
※ケーブルの保持力はアプリケーションでの確認を推奨いたします。

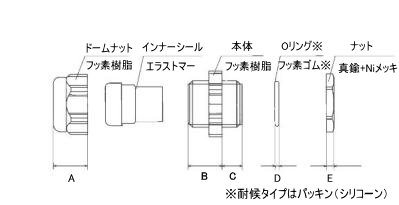

パーフェクトロックFPFG 図面
耐薬品タイプ
パーフェクトロック・FPFG耐薬品タイプ 用途例
化学・食品・医療など薬品に曝される環境で使用する装置・設備など。
型式 適応電線 取付部孔 取付部ねじ仕様 六角対辺 A B C D E 包装単位
ドームナット 本体 ナット
FPFG-7 φ4〜6.5 φ12.7±0.1 PG7 15 15 15 13.2 13.2 8.2 1.5 2.8 20個
FPFG-9 φ5〜8 φ15.4±0.1 PG9 19 19 18 15.2 13.6 8.0 3.0
FPFG-11 φ7〜10.5 φ18.8±0.1 PG11 22 22 21 14.0
FPFG-13.5 φ9〜13 φ20.7±0.1 PG13.5 24 24 23 16.5 9.2
(単位:mm)

耐候タイプ
パーフェクトロックFPFG 耐候タイプ 用途例
通信設備・プラントなどの屋外使用の装置や設備など
型式 適応電線 取付部孔 取付部ねじ仕様 六角対辺 A B C D E 包装単位
ドームナット 本体 ナット
FPFG-9B(S) φ5〜8 φ15.5±0.1 PG9 19 19 18 15.2 13.6 8.0 1 2.8 20個
FPFG-9B(S)-1 φ4〜6.5 3.0
FPFG-13.5B(S) φ9〜13 φ21.0±0.1 PG13.5 24 24 23 16.5 9.2
FPFG-13.5B(S)-4 φ7〜10.5
(単位:mm)
