■ES1000 (サーモフィット熱収縮チューブ) 二層構造・防水型・薄肉厚・半硬質 276
特長
半透明、高収縮比、多量の接着剤つき、完全防水。
収縮比4.5:1の高い収縮比
完全な防水機能
接合部が透視可能
幅広い適応範囲

●基本特性
材質:放射線架橋ポリオレフィン
収縮温度:135゚C以上
収縮比:4.5:1
縦方向収縮率:0〜-10%
連続使用温度:-40〜130゚C
マーキング:ES-1〜ES-4

規格
RT-1113

用途
特に自動車ハーネスの各部における防水、防蝕
機械的保護、補強
定格
125゚C 600V
標準色:半透明

●温度と収縮の関係(参考)

●特性
項目 特性値
電気的特性 耐電圧 13KV/mm(Min)
体積固有抵抗 1012Ω-cm(Min)
物理的特性 引張り強度 100kg/cm2(Min)
伸び 200%(Min)
縦方向の変化 0〜-10%以内
熱衝撃(225゚C、4hrs) クラックなし
熱老化性(-175゚C、168hrs) クラックなし
化学的特性 難燃性 なし
腐蝕性 なし
吸水性 1.0%以下

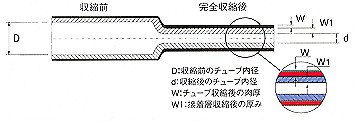

●チューブサイズ
●型式表記について

色(記号) 9X・・・半透明
荷姿(記号) STK・・・1.2mカット品
ES1000 (Raychem)
型式 部品番号 収縮前内径
最小値(mm)D
完全収縮後内径
最大値(mm)d
完全収縮後肉厚 STKカット品
定尺(m)
最小値(mm)W 接着層(mm)W1
ES1000-1-9X-STK ES1000-1 5.72 1.27 0.64 0.56 1.2
ES1000-2-9X-STK ES1000-2 7.44 1.65 0.76 0.76
ES1000-3-9X-STK ES1000-3 10.85 2.41 0.89 1.02
ES1000-4-9X-STK ES1000-4 17.78 4.45 1.04 1.37
注)半透明は標準品です。その他在庫サイズ等についてはお問い合わせ下さい。

ES1000サーモフィット保護キャップ

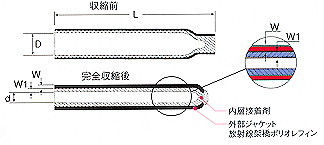

●保護キャップサイズ
●型式表記について
ES1000保護キャップ (Raychem)
型式 収縮前内径
最小値(mm)D
完全収縮後内径
最大値(mm)d
完全収縮後肉厚 L寸法(mm)
最小値(mm)W 接着層(mm)W1
ES1000-cap-No2-30 7.44 1.65 0.76 0.76 30
ES1000-cap-No2-35 7.44 1.65 0.76 0.76 35
ES1000-cap-No2-40 10.85 2.41 0.89 1.02 40
ES1000-cap-No2-45 10.85 2.41 0.89 1.02 45
注)半透明は標準品です。その他在庫サイズ等についてはお問い合わせ下さい。
