アルミクランプ
104
特徴
●アルミニウム製のため、軽くて丈夫です。
●シールドケーブルのシールド部分を確実にクランプでき、低いインピーダンスでフレームグランドできます。

用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策
型式 φD E φH W T 梱包単位
AL-2 3.2 11.7 5.2 9.5 0.7 200
AL-3 4.8 12.7. 5.2 9.5 0.7
AL-4 6.4 13.5 5.2 9.5 0.7
AL-5 7.9 14.2 5.2 9.5 0.7
AL-6 9.5 15.0 5.2 9.5 0.7
AL-7 11.1 15.7 5.2 9.5 0.7
AL-8 12.7 16.5 5.2 9.5 0.7
AL-9 14.3 19.1 5.2 9.5 0.7 100
AL-10 15.9 19.8 5.2 9.5 0.7
AL-11 17.5 20.6 5.2 12.7 1.6
AL-12 19.1 21.3 5.2 12.7 1.6
AL-14 22.2 22.9 5.2 12.7 1.6
AL-15 23.8 23.6 5.2 12.7 1.6
AL-16 25.4 24.4 5.2 12.7 1.6
AL-18 28.6 26.7 5.2 12.7 1.6 50
AL-20 31.8 28.2 5.2 12.7 1.6
寸法表改訂(2006/12/04)

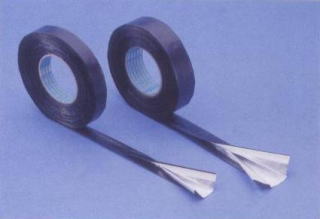

フラットケーブルシールド 013

特徴
●フラットケーブル・FPC・各種リボンケーブルのシールド対策に最適です。
●ケーブルを内面のアルミ箔面で完全に覆うため、確実なシールド効果を発揮します。
●装着は両面テープで張り合わせるだけですので、後付対策が容易にできます。
●お客様のご希望により、アース線引き出し仕様についてもお受けいたします。

用途:
●電子機器のフラットケーブル・FPC・各種リボンケーブルのシールディング

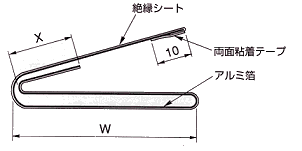

対策方法はケーブルを覆いテープを止めするだけです。
品番 適用フラットケーブル W(mm) X(mm) 定尺
芯線 ケーブル幅(mm)
FCS-22A 16 20.3 22.0 8.0 20m
FCS-27A 20 25.4 27.0 10.0
FCS-35A 26 33.0 35.0 15.0
FCS-46A 34 43.2 45.5 15.0
FCS-53A 40 50.8 53.0 20.0
FCS-66A 50 63.5 66.0 20.0

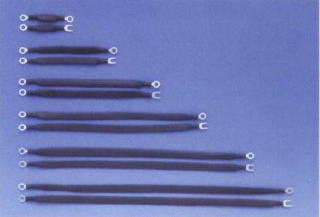

グラウンディングシールドジョイント 013

特徴
●高周波領域においてインピーダンス特性が良い。単位表面積が大きく、細い金属線の平編組線を導電体としているので優れたインピーダンス特性を発揮します。
●狭いスペースでの引き回しが可能。薄く柔軟性があるので、狭いスペースでの取付が可能です。
●メンテナンス時に取り外しの作業が良い。片方がフォーク端子(RFタイプ)のシリーズを使用すればメンテナンスの時に取付ネジを緩めるだけで脱着ができます。
●絶縁被覆材は難燃グレードを仕様。UL規格のVW-1取得品を使用しています。

用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策

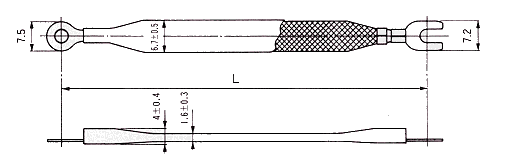

仕様図

仕様
●金属平編組線径:Φ0.12
●金属平編組材質:スズメッキ銅
●絶縁被覆樹脂:ポリオレフィン系(色:黒)
[単位:mm]
品番記号 L寸法 品番記号 L寸法
50 50±5 200 200±10
100 100±5 250 250±10
150 150±5 300 300±10
特注品の製作もできます
(参考データ)
周波数MHz 10 50 100 200 300 400 500
GST(Ω) 2.7 12.9 27.1 57.0 93.0 143.1 216.5
AWG16(Ω) 3.9 19.5 39.4 81.5 140.0 225.7 376.1
AWG16電導部:54本/0.18(mm),外径:1.53(mm)

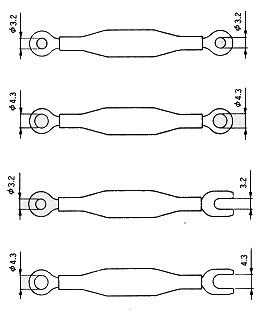

規格品番
→GST-□-R2M3



→GST-□-R2M4




→GST-□-RFM3




→GST-□-RFM4
