光ファイバー高機能保護チューブ 168
特徴:※本製品は受注生産品につき、詳細はお問合せ下さい。(サイズにより一部在庫品もございます。)
●PEEK®
☆優れた低温特性、超耐熱性、高強度性(強靱性)
☆優れた難燃特性(難燃VO原料を使用)
☆優れた摩擦、摩耗特性(蛇行も少なく、通線作業が容易)
☆優れた耐薬品性、耐油性、耐候性
●ハイトレル®
☆優れた体音素特性、耐熱性
☆優れたゴム弾性
☆優れた機械的強度。※7233Fは難燃VO原料を使用
■お問い合わせ方法
ご希望の材質、内、外径、色、数量をご指定してお問い合わせ下さい。カット品でのご提供も可能です。
例: PEEK: φ0.6 xφ0.8 色:(自然色)500m


■主 な 種 類■
NO 品名 材質 寸法
1 PEEKチューブ PEEK φ0.3xφ0.5〜
2 PEEK+ハイトレルチューブ PEEK +ハイトレル φ0.3xφ0.5xφ0.9〜
3 ハイトレル チューブ(一般) ハイトレル 7277 φ0.5xφ0.9〜
4 ハイトレル チューブ(難燃) ハイトレル 7237F φ0.5xφ0.9〜
5 PEIチューブ ウルテム1000 φ0.3xφ0.5〜
6 ハイトレル 8芯角用チューブ ハイトレル 7237F 0.8mmx2.4mm(内寸法)〜
*NO2,3,4,6は着色が可能です。(着色品は価格が10%UPとなります。)
*上記以外の寸法、数量に関しましては別途ご相談になります。
*NO2は2層構造です。
■ 物 性 表 ■
物性 測定方法 測定値
PEEK® ハイトレル®5577 ハイトレル®7237F(難燃)
引張強さMPa ASTM/D638 97 52 27.5
引張伸び % ASTM/D638 80 800 204
連続使用温度℃
260 140 140
表面硬さ
R126 D53 D72
燃焼性
V0 HB相当 V0

■ 光ファイバ用保護チューブ アニール収縮率テスト ■
■アニール条件:60℃x1H
NO 測定サンプル アニール前L寸法 アニール後L寸法 収縮率
1 PEEK: φ0.6 xφ0.8 1,000 1,000 0.00%
2 ハイトレル 7237F: φ0.5 x φ0.9 1,000 1,000 0.00%
3 ハイトレル 5577: φ0.5 x φ0.9 1,000 995 0.55%
4 ETFE: φ0.5 x φ0.9 1,000 993 0.70%


ハイトレルチューブ&ハイトレル角チューブ 168

 ハイトレル角チューブ  ハイトレルチューブ


■特徴
●材質:ポリエステルエラストマー(ハイトレル7237F)
(UL)94-VOの材質で製作されております。(チューブでなく原料の条件です)
●色:乳白色
●高温環境下で最小限の収縮を要求される用途向けに設計されています。
 (収縮率:アニール条件・弊社恒温槽80〜100℃×1H・結果:1000mmで収縮0%)
●広範囲での温度条件で使用可能です。(−40〜140℃/カタログ値)
●11色にも着色可能です(受注生産品)
●ご要望により多孔タイプチューブもご相談承ります。ご連絡ください。

■ハイトレルチューブ
●光」ファイバーの保護強化用途
●ケーブル末端のルースチューブ用途

■ハイトレル角チューブ
●光ファイバー8芯用、12芯用の保護強化用途
●ケーブル末端のルースチューブ用途

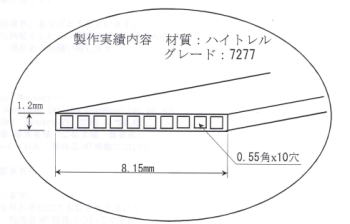

特殊製作実績:ハイトレル角チューブ
10穴特殊チューブ

■寸法表■(ハイトレルチューブ)
型式 内径(φD2) 外径(φD1) 定尺
mm mm m
PETP/HI-7237F-0.5×0.9 0.5 0.9 500

■寸法表■(ハイトレル角チューブ)
型式 種別 内寸 外寸 定尺
A2 B2 A1 B1
mm mm mm mm m
PETP/HI-7237F(角)-0.8×2.4 光ファイバ8芯用 0.8 2.4 1.3 2.9 500
PETP/HI-7237F(角)-0.8×3.8 光ファイバ12芯用 0.8 3.8 1.4 4.5 500

※販売単位につきましてはお問い合わせ下さい。
他の材質、特殊寸法でも製作可能です。お問い合わせ下さい。
