■フッ素樹脂バルブ付き I型ジョイント 237/106/244
特徴:
●フッ素樹脂などの硬質チューブ接続用で、2方の開閉用です。但し、軟質チューブでも肉厚の場合は使用できます。
●化学的不活性で幅広い温度範囲で使用できるようにコネクターボディ・バルブ・シールなど接液面はフッ素樹脂(PTFE)製で、Oリングはフッ素ゴム製、キャップ・スリーブは強化ポリプロピレン(PP)製です。接続部の断面図は下記を参照ください。
●耐圧は約100kPaですが、25℃以上の急激な温度変化がある場合はフッ素樹脂の膨張特性により、漏れを生じることがあります。
●オートクレーブ滅菌(使用耐熱温度+135℃)可能です。
●バルブ穴径は内径と同じです。

●理化学機器・実験機・医療関連機器に使用出来ます
フッ素樹脂バルブ付きI型ジョイント
コード番号 適用チューブ
外径(mm)
内径(mm) サイズ(mm)
CC1202 6 2
74×27×51
CC1203 8 3
74×27×51
CC1204 8 4
74×27×51
※RoHs対応に関してはお問い合わせください。

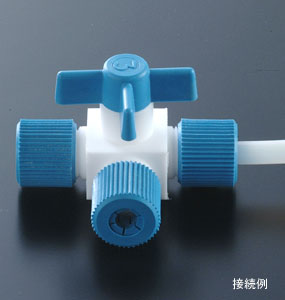

■フッ素樹脂バルブ付きT型ジョイント 237/106/244
特徴:
●フッ素樹脂などの硬質チューブ接続用で、3方の開閉用です。但し、軟質チューブでも肉厚の場合は使用できます。
●中央のプラグを回転させて、いずれか2方をOPENまたは3方全てをOPEN/CLOSEにできます。
●化学的不活性で幅広い温度範囲で使用できるようにコネクターボディ・バルブ・シールなど接液面はフッ素樹脂(PTFE)製で、Oリングはフッ素ゴム製、キャップ・スリーブは強化ポリプロピレン(PP)製です。接続部の断面図は下記を参照ください。
●耐圧は約100kPaですが、25℃以上の急激な温度変化がある場合はフッ素樹脂の膨張特性により、漏れを生じることがあります。
●オートクレーブ滅菌(使用耐熱温度+135℃)可能です。
●バルブ穴径は内径と同じです。

●理化学機器・実験機・医療関連機器に使用出来ます
フッ素樹脂バルブ付きT型ジョイント
コード番号 適用チューブ
外径(mm)
内径(mm) サイズ(mm)
CC1302 6 2
74×51×51
CC1303 8 3
74×51×51
CC1304 8 4
74×51×51
※RoHs対応に関してはお問い合わせください。

接続部断面図
接続部断面図
* チューブサイズの誤差によりスリーブの穴に接続チューブがスムーズに通らない場合があります。この場合はカッターナイフなどの鋭利な刃先でチューブの先端を斜めに削ぐように切り落とし、キャップ、スリーブ、シールの順に通したのち、チューブを約5mm残して直角に切り落としてからコネクターボディに接続してください。


■フッ素樹脂ラボ用2方コック 237/106/244
特徴:
●硼珪酸ガラス製のガラス管付き2方の開閉用です。
●コネクターボディ・バルブはフッ素樹脂(PTFE)製で、フッ素ゴム製Oリングを使ったネジ(橙色ポリプロピレン製)締め固定式です。

コード番号 ガラス管
外径(mm)
バルブ穴径
(mm)
コネクター部
サイズ(mm)
CC0002  8  2  67×24×46
CC0003  8  3  67×24×46
CC0004 10  4  77×29×51
CC0006 14  6 100×41×64
CC0008 14  8 100×41×64
CC0010 14 10 100×41×64
※RoHs対応に関してはお問い合わせください。

■フッ素樹脂ラボ用3方コック 237/106/244
特徴:
●硼珪酸ガラス製のガラス管付き3方の開閉用です。
●中央のプラグを回転させて、いずれか2方をOPENまたは3方全てをOPEN/CLOSEにできます。
●コネクターボディ・バルブはフッ素樹脂(PTFE)製、フッ素ゴム製Oリングを使ったネジ(橙色ポリプロピレン製)締め固定式です。
コード番号 ガラス管
外径(mm)
バルブ穴径
(mm)
コネクター部
サイズ(mm)
CC0102  8 2 68×46×46
CC0103  8 3 68×46×46
CC0104 10 4 82×57×51
※RoHs対応に関してはお問い合わせください。
