| ■オムニフィット®(OMNIFIT)PEEK製チューブアダプター |
237/106/244 |
|
 |
|
| ● |
シリコンやタイゴンなど軟質チューブ用で、1/4-28UNFオスまたはメスネジ付きです。 |
| ● |
オスネジとメスネジを組み合わせると同径または異径チューブラインが形成できます。また単独で他の1/4-28UNFネジに接続できます。 |
| ● |
オスネジ部長は10.5mm、メスネジ部長は9.5mm。 |
| ● |
オールPEEK製で、耐熱+250℃。 |
＜オスネジ付き＞
| 型式 |
適用チューブ内径 |
サイズ
(mm) |
| OM1070 |
1.0mm |
8×25L |
| OM1064 |
1.5mm：1/16" |
10×27L |
| OM1065 |
2.0mm |
10×29L |
| OM1066 |
2.5mm：3/32" |
10×31L |
| OM1071 |
3.0mm |
10×30L |
| OM1069 |
3.2mm： 1/8"～4.0mm |
10×32L |
| OM1072 |
4.0mm～6.0mm |
10×31L |
| OM1073 |
6.0mm～7.0mm |
10×31L |
＜メスネジ付き＞
| 型式 |
適用チューブ内径 |
サイズ
(mm) |
| OM1070F |
1.0mm |
10×17L |
| OM1064F |
1.5mm：1/16" |
10×19L |
| OM1065F |
2.0mm |
10×21L |
| OM1066F |
2.5mm：3/32" |
10×23L |
| OM1071F |
3.0mm |
10×22L |
| OM1069F |
3.2mm： 1/8"～4.0mm |
10×25L |
|
|

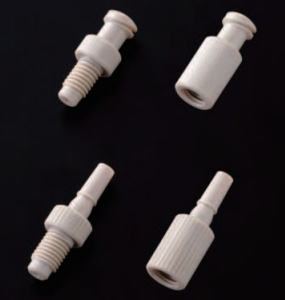

 ■PEEK製ルアーアダプター |
237/106/244 |
|
 |
|
| ■ |
特長 |
| ● |
注射筒・注射針に使われている共通規格ルアーテーパー(オス・メス)とUNFネジまたはM6ネジのオス・メスを組み合わせたアダプターです。
医療関連に実績ございます |
| ● |
オスルアーロックまたはメスルアーの接続口は各種ルアーフィッティングなどルアーテーパー付きのコネクターが接続できます。 |
| ● |
機械的強度の強いPEEK製で難燃性・耐摩耗性に優れ、連続使用温度は約+250℃。但しオスルアーロックに付いている回転式ロックリング(非接液部)はポリプロピレン(PP)製です。 |
| 型式 |
接続口の形状 |
全長
(mm) |
PS6600 |
オスルアーロック：1/4-28UNFメスネジ
|
25.5 |
| PS6601 |
メスルアー ：1/4-28UNFメスネジ
|
22.0 |
PS6602 |
オスルアーロック：1/4-28UNFオスネジ
|
31.5 |
| PS6603 |
メスルアー ：1/4-28UNFオスネジ
|
23.5 |
PS6604 |
オスルアーロック：10-32UNFメスネジ
|
25.5 |
PS6605 |
メスルアー ：10-32UNFメスネジ
|
22.0 |
PS6606 |
オスルアーロック ：10-32UNFオスネジ
|
31.5 |
PS6607 |
メスルアー ：10-32UNFオスネジ
|
23.5 |
| PS6609 |
メスルアー ：M6メスネジ
|
22.0 |
PS6610 |
オスルアーロック：M6オスネジ
|
31.5 |
| PS6611 |
メスルアー ：M6オスネジ
|
23.5 |
※斜線の製品は現在、生産中止品となっております。 |
|
| ■ネジ規格変換用カップリング |
237/106/244 |
|
|
 |
|
| ●異なる規格のネジを変換するためのカップリングです。 |
| 型式 |
両端のネジ規格 |
材 質 |
入数 |
|
VUNR6
|
1/4-28UNFメス－
1/8-27NPTオス
|
ポリプロピレン |
10個入 |
|
VKNR6
|
10-32UNFメス－
1/8-27NPTオス
|
ポリプロピレン |
10個入
|
|
OM2352
|
1/4-28UNFメス－M6オス
|
PEEK |
1個
|
|
OM2354
|
1/4-28UNFメス
-1/8NPTオス
|
PEEK |
1個
|
|
OM2356
|
1/4-28UNFメス
－3/8NPTオス
|
PEEK |
1個
|
|
※斜線の製品は現在、生産中止品となっております。 |
|
 |
|
|
|
|
|
|
| 型式 |
両端のネジ規格 |
ボア径
(mm） |
材 質 |
サイズ
（mm） |
| ISUPP622 |
M6×1メス─M6×1メス |
0.5 |
ETFE |
13×21L |
| ISUPP670 |
1/4-28UNFオス─
M6×1メス |
0.7 |
PCTFE |
13×21L |
ISUPP645 |
1/4-28UNFオス─
1/4-28UNFオス |
1.6 |
PCTFE |
10×32L |
| ISUPP672 |
10-32UNFオス─
1/4-28UNFメス |
1.2 |
PEEK |
10×18L |
| OM2306 |
10-32UNFメス─
1/4-28UNFメス |
1.5 |
PEEK |
10×22L |
販売単位：1個入り
※斜線の製品は現在、生産中止品となっております。
|
| ※ＲｏＨｓ対応に関してはお問い合わせください。 |
|
|
| ■PEEK製アダプター |
237 |
|
 |
|
＜PEEKアダプタープラグ＞
| ● |
1/4－28UNFまたはM6x1のオスネジ付きです。 |
| ● |
オールPEEK製で、耐熱＋150℃ |
| 型式 |
ネジ規格 |
サイズ
（mm） |
| JR00409 |
1/4-28UNFオス |
10ｘ18L |
| JR00410 |
M6×1オス |
|
 |
|
＜PEEK UNF ネジ用カップリング＞
| ● |
1/4-28UNFオスネジを2個連結させます。 |
| ● |
オールPEEK製で、耐熱＋150℃ |
| 型式 |
ボア径
(mm) |
サイズ
（mm） |
| JR00064 |
0.50 |
9ｘ17L |
| JR00068 |
0.75 |
| JR00065 |
1.30 |
|
|
|
|
| ■PEEK製軟質チューブ接続用ルアーアダプター |
237/106/244 |
|

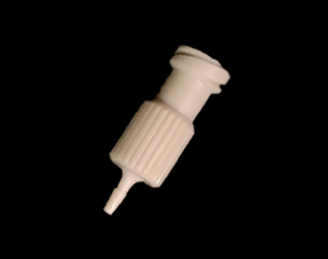

| ＜PEEKロックリング回転式オスルアーコネクター＞ |
|
| ● |
シリコンやタイゴンなど軟質チューブ用です。 |
| ● |

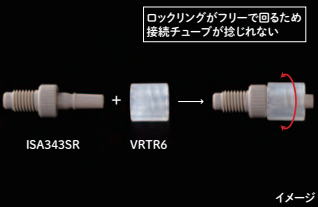

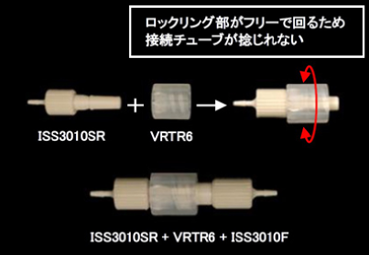

オスルアー(S)側に別売スナップロックリング(VRTR6)を差し込むとオスルアーロック付きのポートとなります。 |
|
接続済のチューブが捻じれないようにしながらロックリングのみをフリーに回せる構造です。 |
| ● |
オールPEEK製で、耐熱+250℃。高温オートクレーブ・ガンマ線・EOG滅菌可能。 |
| 型式 |
適用チューブ内径（㎜） |
サイズ（㎜） |
| ISS3010SR |
1 |
8ｘ28L |
|
| ● |

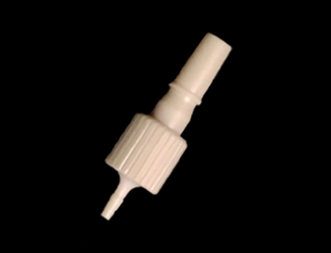

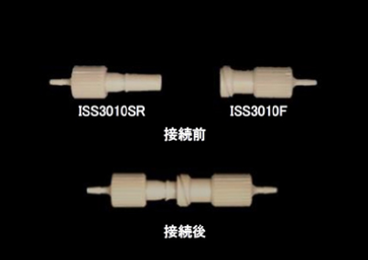

シリコンやタイゴンなど軟質チューブ用です。 |
| ● |
オールPEEK製で、耐熱+250℃。高温オートクレーブ・ガンマ線・EOG滅菌可能。 |
| 型式 |
適用チューブ内径（㎜） |
サイズ（㎜） |
| ISS3010F |
1 |
8ｘ28L |
|
|
