■フッ素樹脂チューブジョイント     237/106/244
こちらの製品に関しましては現在取り扱い停止となっております。

PTFE・PFA・FEPなど硬質チューブ用です。但し、軟質チューブでも肉厚の場合は使用できます。

化学的不活性で幅広い温度範囲で使用できるようにコネクターボディ・シールなど接液面はフッ素樹脂(PTFE)製で、シールのOリングはフッ素ゴム製、キャップ・スリーブは強化ポリプロピレン(PP)製です。
耐圧は約400kPa(+100℃使用時)で、オートクレーブ滅菌(使用耐熱温度+135℃)可能です。

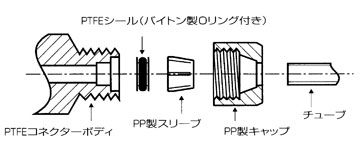

接続部断面図
接続部断面図
* チューブサイズの誤差によりスリーブの穴に接続チューブがスムーズに通らない場合があります。この場合はカッターナイフなどの鋭利な刃先でチューブの先端を斜めに削ぐように切り落とし、キャップ、スリーブ、シールの順に通したのち、チューブを約5mm残して直角に切り落としてからコネクターボディに接続してください。
フッ素樹脂I型ジョイント
フッ素樹脂I型ジョイント
コード番号 適用チューブ
外径(mm)
内径(mm) サイズ(mm)
CC1402
6
2
67×23×23
CC1403
8
3
67×23×23
CC1404
8
4
67×23×23
CC1406
12
6
84×31×31
CC1408
14
8
84×31×31
CC1410
14
10
84×31×31
フッ素樹脂異径ジョイント
フッ素樹脂異径ジョイント
コード番号 適用チューブ
外径(mm)
内径(mm) サイズ(mm)
CC1801 6⇔ 8 2 70×23×23
CC1802 8⇔14 4 80×31×31
フッ素樹脂L型ジョイント
フッ素樹脂L型ジョイント
コード番号 適用チューブ
外径(mm)
内径(mm) サイズ(mm)
CC1502
6
2
45×45×23
CC1503
8
3
45×45×23
CC1504
8
4
45×45×23
CC1506
12
6
55×55×31
CC1508
14
8
55×55×31
CC1510
14
10
55×55×31
フッ素樹脂T型ジョイント
フッ素樹脂T型ジョイント
コード番号 適用チューブ
外径(mm)
内径(mm) サイズ(mm)
CC1602
6
2
67×45×23
CC1603
8
3
67×45×23
CC1604
8
4
67×45×23
CC1606
12
6
84×55×31
CC1608
14
8
84×55×31
CC1610
14
10
84×55×31

※RoHs対応に関してはお問い合わせください。
