使用方法，选定方法（根据感应器用保护管使用的情况下）Selection and Instructions for Sensor Protection Tube

连接器固定螺丝性粘结停止型的特征
◎固定螺丝型：配合在现场可以变更软管的长度，易按卸，高温可以使用

◎粘结停止型：连接器的外径细，对于振动强，价格低

选定方法

1， 决定连接器固定螺丝型或者是粘结停止型

2， 感应器单位的形状和根据光纤维及电缆外景，选定连接器　WEB

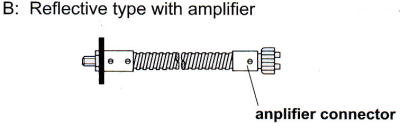

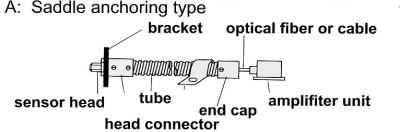

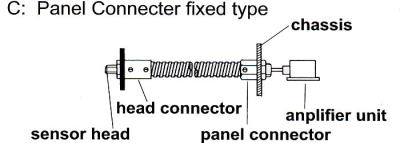

3， 参照左侧的使用例决定末端金具 WEB

4， 选定软管（比纤维径选粗的尺寸）WEB

不明白选定方法时，各公司使用的传感器的型号联系到我公司的话我公司帮着选定。
不随意切的形式和适合于感应器形状的连接器没有的情况下请跟我公司商量。

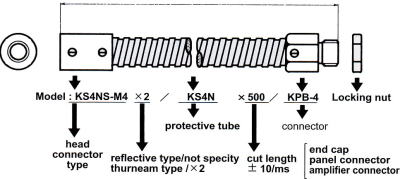

订货的方法
1.在本社装配的情况　Assembling at our factory

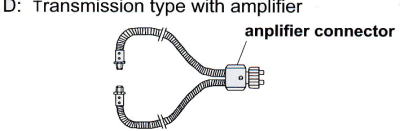

软管是为了不让纤维受到损伤，在指定长度下切断，内，外的伤痕处理后，从一根开始装配。（标准长度是500毫米和1000毫米，可以制作人意的长度。） ◎关于透过型附有KAWB-4透过型是像第17页图19那样的形状。这以外的透过型是两根相同的管为一套，只是订购一根的情况下交货时也是相同的两根。 ◎关于粘结停止型粘结停止型的情况，耐热温度在零下40度到100度之间（本社制作品）但是，这本商品说明书记载的粘结剂,ハイスーバ5请在常温范围内使用。

2.ユーザー様にてアッセンブルする場Assembling by customers

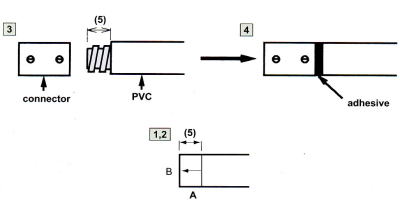

软管和连接器请个别的订货。软管是可以切开零售但是最小批量是10米以上，连接器是也可以单卖。 ●防水型软管SKP和各种连接器的接续方法稍微拨开软管的外端，插入螺丝安装连接器。在根端加上少量接续线后能更加增强强度和防水性。 ●PVC的剥下方法 1 把A部分放进在圆周上用刀具切开一个口子 2 从A到B的方向用刀具切开一个口子 3 剥掉PVC 4 把连接器拧进软管里 ●各种连接器在使用螺丝停止型时有强烈震动的情况下，请和连接线并用。
