CN-01纤维护具

标准的框管 CASING TUBE

特点
通用品，标准的库存品，分量轻而且柔韧性很丰富，不伸展，即使有重物扯曳，施加侧压反复弯曲也很坚固，在一定程度上弯曲度也不能超过半径。

材料性质

螺旋管	不锈钢
被覆材	性质柔韧的乙烯基（PVC），烯系的高分子物质（新产品）

选择材料性质

螺旋管	钛，黄铜，铜，铝，电镀锌加钢等
被覆材	聚乙烯（PE），硅酮橡胶（Si），氟树脂（ETFE,FEP），不锈钢金属板（B）等（被覆材的详细说明请参照）
被覆材的组合	不锈钢金属板＋PVC,kevlar＋PVC等（kevlar=芳族聚酰胺纤维）

用途

◎ 测量仪器	◎ 纤维观测器	◎ 光纤维，传感器软线保护

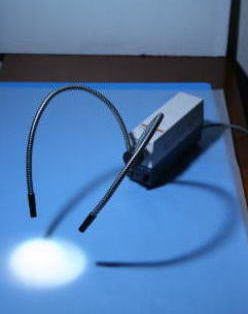

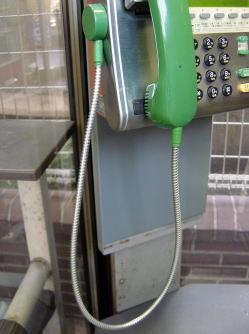

◎ 自动装置	◎ 各种通信机械器具	◎ 光向导
◎ 照明用具	◎ 医疗机械用具	◎ 业务用的竞技机械

关于长度　
长度基本上用两根到三根连接起来的。例如（75米，25米）（45米，55米）等。需要一管连接的（看不着连接口或者用青铜焊接管来连接）时请垂询。 被覆型的是用焊接的方式连接起来的。

接受订货生产品的缴纳期是１４天到２１天之间。
对于全产品指定的长度切断后，末端处理及把连接器安装后缴纳产品。
根据客人的要求光纤维通线等也能对应。
根据重量，螺旋管材料的零散重量不一致。

标准的框管

尺寸法表

标准型 (mm)						PVC 被覆(mm)
型式	内径 +/-0.2	外径 +/-0.2	弯曲半径+/-５ｍｍ	长度　(m)	切开零售	型式	外径+/-0.2	长度(m)	切开零售
KS-1.2N	1.2+/-0.2	2.3+/-0.1	23	100	○	KSP-1.2N	3.0	100	○
KS-1.5N	1.5+/-0.1	2.6+/-0.1	23	100	○	KSP-1.5N	3.4	100	○
KS-1.8N	1.8	2.9	23	100	○	KSP-1.8N	3.7	100	○
KS-2.2N	2.2	3.4	20	100	○	KSP-2.2N	4.4	100	○
KS-2.6N	2.6	3.8	20	100	○	KSP-2.6N	4.8	100	○
KS-3N	3.0	4.6	18	100	○	KSP-3N	6.1	100	○
KS-3.2N	3.2	4.8	18	100	○	KSP-3.2N	6.3	100	○
KS-3.5N	3.5	5.0	19	100	○	KSP-3.5N	6.1	100	○
KS-4N	4.0	5.6	19	100	○	KSP-4N	7.0	100	○
KS-5N	5.0	7.0	24	100	○	KSP-5N	8.5	100	○
KS-6N	6.0	8.0	25	100	○	KSP-6N	9.2	100	○
KS-7N	7.0	9.0	27	100	○	KSP-7N	10.0	100	○
KS-8N	8.0	10.0	30	100	○	KSP-8N	11.4	100	○
KS-9N	9.5	12.3	31	50	○	KSP-9N	14.2+/-0.3	50	○
KS-10N	10.0	12.7	32+/-8	50	○	KSP-10N	14.7+/-0.3	50	○
KS-11N	11.0	13.7	33+/-8	50	○	KSP-11N	15.9+/-0.3	50	○
KS-13N	13.0	15.8	31+/-8	50	○	KSP-13N	17.7+/-0.3	50	○
KS-14N	14.0	16.7+/-0.3	36+/-8	50	○	KSP-14N	18.7+/-0.3	50	○
KS-15N	15.8+/-0.3	18.9+/-0.3	36+/-10	50	○	KSP-15N	21.0+/-0.3	50	○
KS-19N	19.1+/-0.3	22.5+/-0.3	50+/-10	50	○	KSP-19N	24.5+/-0.3	50	○
KS-22N	20.8+/-0.3	24.8+/-0.5	70+/-15	50	○	KSP-22N	26.3+/-0.5	50	○
KS-25N	25.4+/-0.3	29.2+/-0.5	80+/-15	50	○	KSP-25N	32.0+/-0.5	50	○
KS-28N	26.4+/-0.5	30.9+/-0.5	80+/-15	50	○	KSP-28N	33.0+/-0.5	50	○
KS-31N	31.8+/-0.5	36.0+/-0.5	90+/-15	30	○	KSP-31N	39.5+/-0.5	30	○
KS-36N	35.0+/-0.5	39.5+/-0.5	100+/-15	30	△	KS-36N	41.8+/-0.5	30	△
KS-39N	38.1+/-0.8	42.1+/-0.8	110+/-20	30	△	KSP-39N	46.0+/-0.8	30	△
KS-42N	40.0+/-0.8	44.0+/-0.8	110+/-20	30	△	KSP-42N	48.0+/-0.8	30	△
KS-51N	50.8+/-0.8	54.8+/-0.8	125+/-30	20	△	KSP-51N	58.8+/-1.0	20	△
KS-54N	51.3+/-0.8	55.3+/-0.8	125+/-30	20	△	KSP-54N	59.3+/-1.0	20	△
KS63 to 104N/ 特殊订货						KSP/ID 根据客户订单生产
