| 知っておきたい！ 熱収縮チューブ徹底解説 特長から失敗しない選び方まで |
||||||||||||||||||||||
|
夏季休業のお知らせ 誠に勝手ながら 8月9～11日・13日～17日までの間、夏季休暇の為お休みさせて頂きます。 ご迷惑をおかけしますが、お願い致します。 |
||||||||||||||||||||||
| 熱収縮チューブとは | ||||||||||||||||||||||

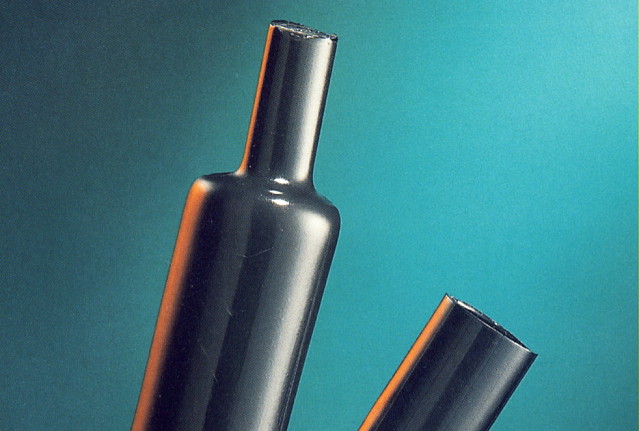

熱収縮チューブは、熱を加えることで径が収縮し、電線やハーネス等の対象物にぴったりとフィットして保護するチューブです。 電子機器から自動車、医療機器、航空機まで幅広い分野で活用されています。 |
||||||||||||||||||||||
 |
||||||||||||||||||||||
| 熱収縮チューブの主な特長 | ||||||||||||||||||||||
結束と保護の同時実現: 電線やハーネスを束ねるだけでなく、同時に熱収縮チューブのそれぞれのタイプによって、防水、防食、耐熱、耐油、 耐薬品性、耐候性といった各種機能も提供します。 物理的保護: 引っ張り、折り曲げ、摩擦、擦れなどから電線や対象物などを保護し、 耐久性を向上させます。 高いフィット性: 熱で収縮するため、さまざまな径の電線やハーネス、対象物に対応でき、 段差がある箇所にもしっかりと密着します。 電気的絶縁: 電気が流れる接続部分の絶縁材としても広く使われています。 |
||||||||||||||||||||||
|
|
||||||||||||||||||||||
| 熱収縮チューブの種類と選び方 | ||||||||||||||||||||||

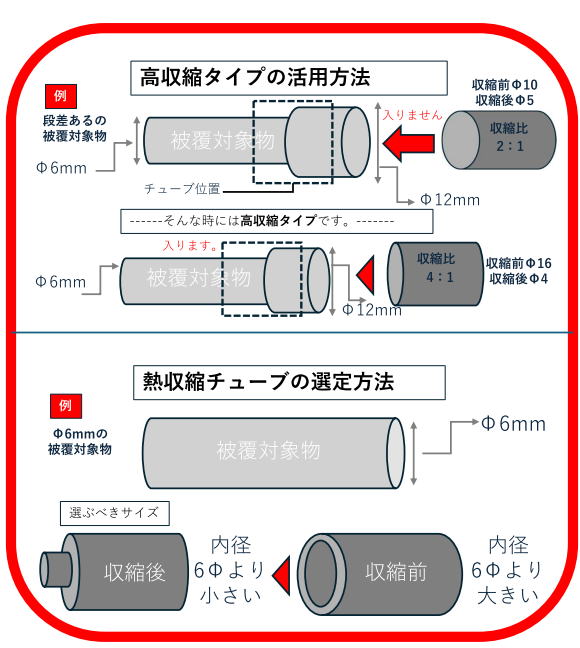

1.種類で選ぶ（収縮率） 熱収縮チューブには、主に収縮率の違いと材質によって種類が分かれます。 通常の熱収縮チューブで、一般的な収縮率は2:1です。 製造は、通常の押出成形で樹脂チューブを作り、その後「照射架橋」という特殊処理を加えて均一に 伸ばすことで完成します。熱を加えると元の形に戻ろうとする性質を利用して収縮します。 高収縮タイプ: ケーブル側とコネクタ側などでサイズ差が大きい場合に使用します。 一般的な熱収縮チューブ（2:1）では対応できないような、大きな径の差がある箇所に適しています。 例えば、ケーブルがφ6mm、コネクタがφ12mmのような場合、 収縮前がφ12mm以上、収縮後がφ6mm以下となる3:1、4:1、または6:1といった高い収縮率のタイプを選びます |
||||||||||||||||||||||
| 2. サイズで選ぶ 被覆したい対象物のサイズに合わせて、収縮前の内径が対象物より大きく、 かつ収縮後の内径が対象物より小さくなるものを選びます。 チューブの収縮前内径と対象物サイズの差が大きい方が通線しやすいのですが、その後の収縮加工に時間がかかります。 収縮前内径と対象物サイズの差が小さい方が通線しにくいのですが、その後の収縮加工が短時間で済みます。 小さいサイズ: 肉厚が薄い傾向がありますが、挿入しにくいことがあります。 大きいサイズ: 肉厚があり挿入しやすい反面、収縮に時間がかかります。 |
||||||||||||||||||||||
| 3. 材質で選ぶ 様々な材質があり、それぞれに特性があります。
その他、収縮温度、使用可能温度、色なども選定のポイントになります。 |
||||||||||||||||||||||
 |
||||||||||||||||||||||
|
|
||||||||||||||||||||||

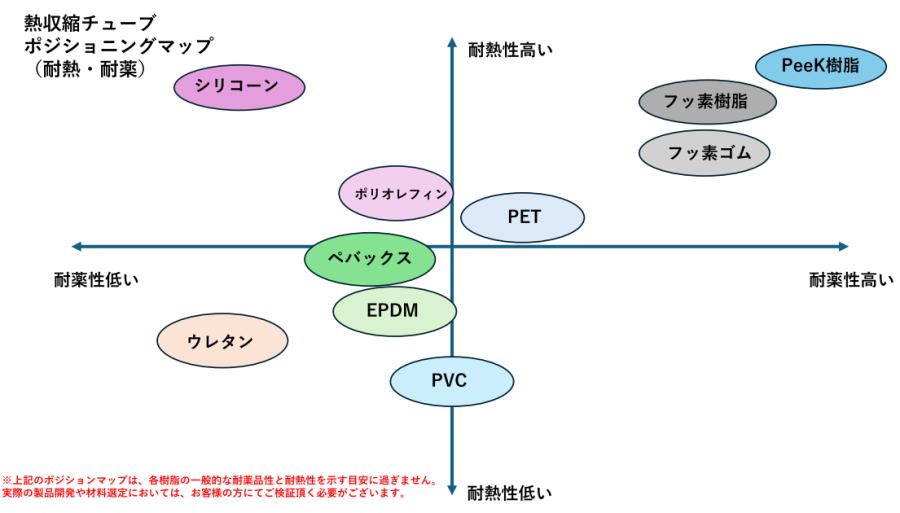

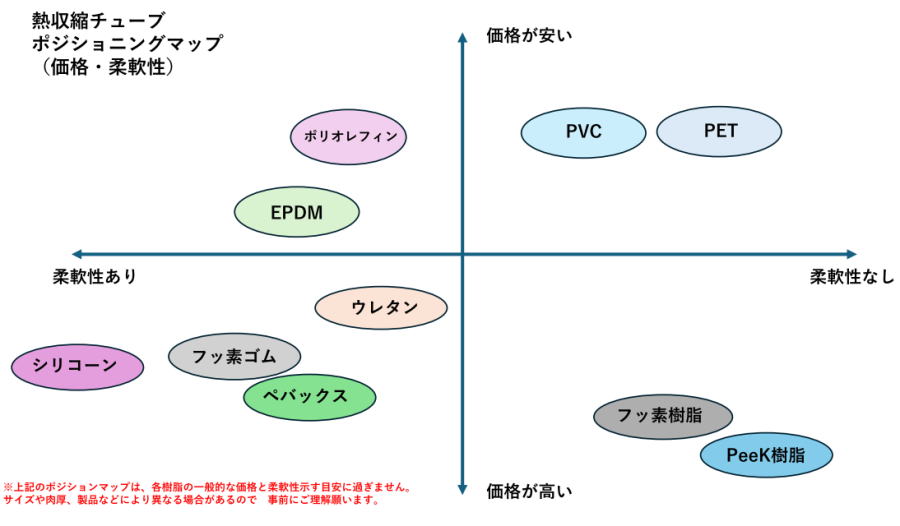

| 熱収縮チューブポジショニングマップ | ||||||||||||||||||||||
 |
||||||||||||||||||||||
|
|
||||||||||||||||||||||
 |
||||||||||||||||||||||
| 熱収縮チューブの使い方 | ||||||||||||||||||||||
熱収縮チューブを収縮させるには、熱を均一に加えることが重要です。 推奨ツール: ヒートガン（工業用ドライヤー）が最も一般的で安全な方法です。 熱を均一に当てて効率よく収縮させることができます。 電気炉等でも均一に収縮させる事が可能です。 避けるべき方法: ライターやガストーチは、高温になりすぎてチューブを変質させる可能性があるため避けましょう。 オーブンやベルトコンベアオーブンも使われることがありますが、均一な加熱が難しい場合や危険が伴うことがあります。 熱収縮チューブは、電線やハーネスの絶縁・保護において非常に重要な役割を担っています。 使用する環境や目的に合わせて、適切な収縮率、サイズ、材質の製品を選ぶことが、 長期的な信頼性と安全性を確保するために不可欠です。 |
||||||||||||||||||||||
| 熱収縮チューブを使う際のポイント | ||||||||||||||||||||||
| 熱収縮チューブを正しく使うことで、その性能を最大限に引き出し、より安全で長持ちする仕上がりになります。 いくつか大切なポイントがあるので、確認していきましょう。 カットは一発で、きれいにチューブを必要な長さにカットする際は、切り口をきれいに保つことが重要です。 もし切り口にギザギザとした傷やバリがあると、加熱して収縮する際にそこから裂けてしまう可能性があります。 ハサミやカッターを使う際は、できるだけ一回でスパッと切り終えるように意識しましょう。 何度も同じ場所を切ると、かえって傷がつきやすくなってしまいます。 保管場所にも気を配ろう 熱収縮チューブは、温度と湿気に敏感です。直射日光が当たる場所や、高温多湿な環境に置いておくと、 意図せずチューブが収縮してしまったり、変形したりする可能性があります。 そのため、保管する際は涼しい場所を選びましょう。暖房器具の近くなど、熱源のそばに置かないように注意することも大切です。 適切な環境で保管することで、いざ使うときにベストな状態で使用できます。 |
||||||||||||||||||||||
 |
||||||||||||||||||||||
    |
||||||||||||||||||||||
