P1048

シム&スペーサー目次 HOMEへ
ベース用シム セミオーダー
ベース用シム(2穴)/ラミネートタイプ <<戻る
ご希望のサイズに対応。1枚から製作します。
【USミリタリースペック MIL-S-22499適合品】
【ドイツ航空宇宙規格LN29557適合品】
1枚ずつはく離して使用することで精度の高い調整が可能です。
オプション レーザーマーキング
スタンプマーキング
黒染め
粘着材塗布
材質 ステンレス(SUS304)
真鍮(C2600P)
アルミ(A1050P)
■材料スペック表(材質・板厚・板厚公差)
材質 板厚(mm)
t0.5 t1.0
ステンレス(SUS304) ±0.05 ±0.1
真鍮(C2600P)
アルミ(A1050P)

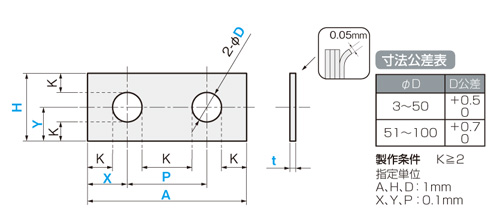

■品番 (例)FDLS-70-50-6-8-8-30-0.5

材質
ステンレス FDL[S] 真鍮 FDL[B] アルミ FDL[A]


A
高さ
H

サイズ
D

位置
X

深さ
Y

ピッチ
P
板厚
t
15〜50 10〜50 3〜 4〜 4〜 5〜 0.5
1.0
51〜100 0.5
1.0
101〜150 0.5
1.0
51〜100 10〜50 0.5
1.0
51〜100 0.5
1.0
101〜150 0.5
1.0
101〜150 10〜50 0.5
1.0
51〜100 0.5
1.0
101〜150 0.5
1.0
