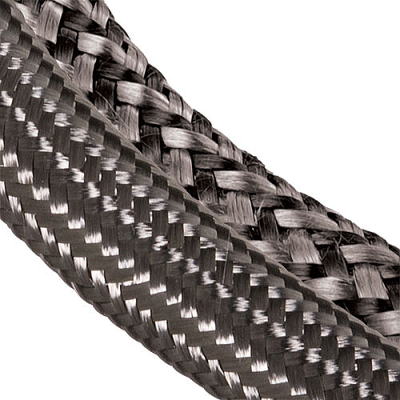

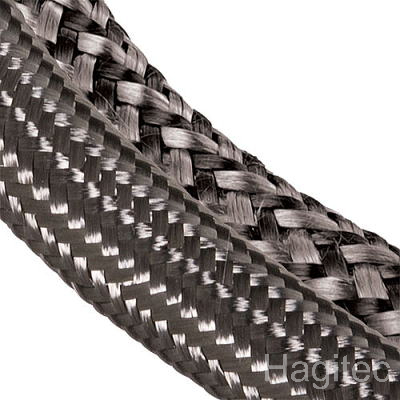

カーボンファイバースリーブ
674
■ 特長
カーボン・ファイバーの構造技術は、軍事や航空宇宙機体からホッケースティック、釣り竿、モデルカーに至るまであらゆる分野で活用されています。樹脂加工されたカーボン・ファイバーは、他の構造タイプよりも強く軽量であることが知られています。カーボン材の特性として、熱・薬品に強く、非金属質ですが電気の良導体です。自己潤滑性もあり、溶融ガラス・溶融金属に濡れにくいため、ガラス製造用部品などにも使用されております。金属にくらべ快削性があり、複雑形状の加工も可能です。弊社の堅く軽量な筒状構造で、緊密に編まれた厚く柔軟なスリーブは、楕円形や非対称の形にも対応し、安定性とねじれ強度を保持しながら、完全なカバー力を有します。切断、ドリル加工、研磨など、一般的な電気・手工具で細工することがき、塗装をほどこしたり、そのままの編組構造を残すこともできます。

 材質:カーボンファイバー

 使用温度範囲 :-40〜215℃
○標準厚 H674-CAL
型式 内径(mm) 肉厚(mm) 拡張範囲(mm) 重さ
kg/100m
梱包(m)
大巻 小巻
H674-CAL0.25 6.4  0.3 3.18〜7.94 0.57 152.4 30.48
H674-CAL0.50 12.7 6.35〜15.88 1.12 76.2 15.24
H674-CAL0.75 19.1 7.94〜22.23 1.8 76.2 15.24
H674-CAL1.00 25.4 9.53〜26.99 2.25 60.96 15.24
H674-CAL1.25 31.7 12.7〜38.1 2.69 38.1 7.62
H674-CAL1.50 38.1 15.88〜44.45 3.36 30.48 7.62
H674-CAL2.00 50.8 19.05〜55.56 4.05 30.48 7.62

※ 最低販売数量は変更がある場合がありますので、都度お問い合わせください。

○中肉厚 H674-CAN
型式 内径(mm) 肉厚(mm) 拡張範囲(mm) 重さ
kg/100m
梱包(m)
大巻 小巻
H674-CAN0.50 12.7 0.5 6.35〜15.88 1.8 76.2 15.2
H674-CAN0.75 19.1 7.94〜22.23 2.69
H674-CAN1.00 25.4 11.11〜26.99 3.6 60.96
H674-CAN1.25 31.75 14.29〜38.1 4.49 38.1 7.6
H674-CAN1.50 38.1 19.05〜44.45 5.39 30.48
H674-CAN2.00 50.8 22.23〜55.56 6.73 30.48
H674-CAN2.50 63.5 26.99〜76.2 8.08 30.48

※ 最低販売数量は変更がある場合がありますので、都度お問い合わせください。

○厚肉 H674-CAH
型式 内径(mm) 肉厚(mm) 拡張範囲(mm) 重さ
kg/100m
梱包(m)
大巻 小巻
H674-CAH0.75 19.05 0.8 9.53〜22.23 4.05 76.2 15.24
H674-CAH1.00 25.4 12.7〜26.99 5.39 60.96 15.24
H674-CAH1.25 31.75 17.46〜38.1 7.19 38.1 7.62
H674-CAH1.50 38.1 20.64〜44.45 8.08 30.48 7.62
H674-CAH2.00 50.8 25.4〜55.56 10.79 30.48 7.62
H674-CAH2.50 63.5 31.75〜76.2 13.53 30.48 7.62
H674-CAH3.00 76.2 38.1〜88.9 16.18 15.24 7.62

 ※ 最低販売数量は変更がある場合がありますので都度、お問い合わせください。
