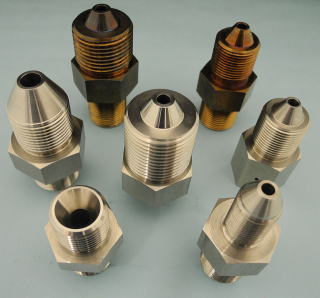

超高圧アダプタ

371

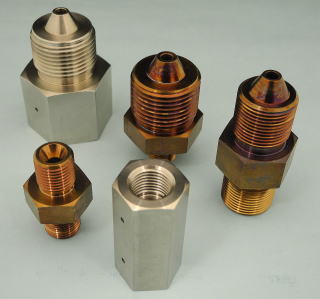

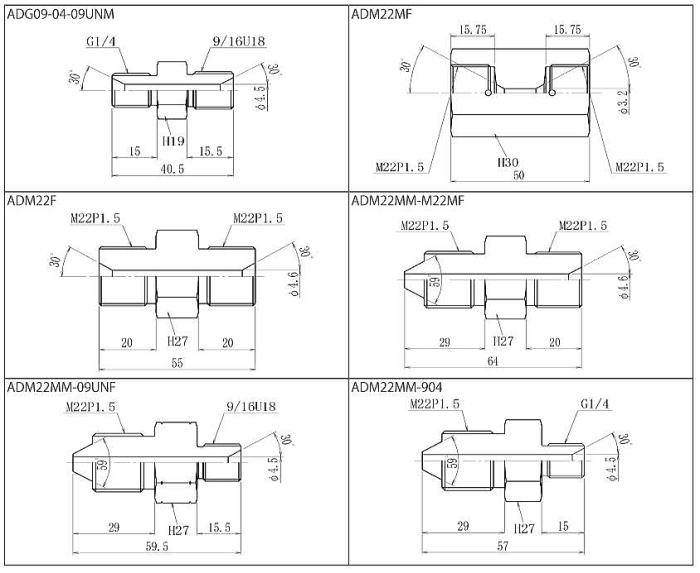

◆各種アダプタも取り扱っております。
また、特殊アダプタも製作いたしますのでお気軽にお問合せ下さい。
材質：SUS316/SUS630-H900

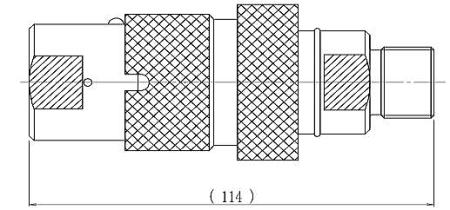

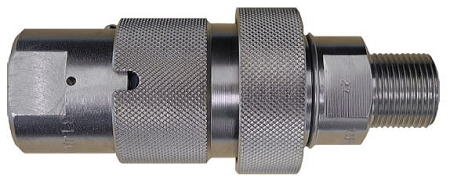

BS　超高圧カップラー

371

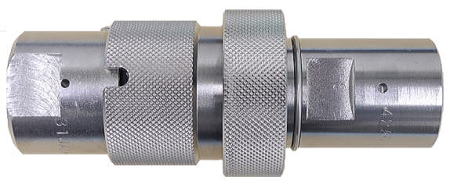

●ワンタッチ式超高圧ウォータージェット用カップラー

最高使用圧力：245MPa
使用流体：工業用水
適用温度範囲：0～+50℃

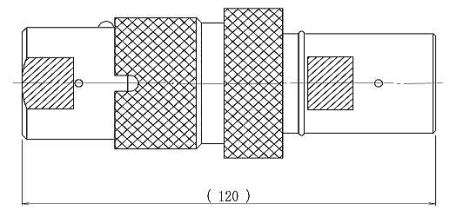

31JA04G4-SKFZ（メスカプラ）	32JA04G4-KF1（オスカプラ）

30JA04G4-SKFZ（オスメスセット）

31JA04G4-SKFZ（メスカプラ）	32JA04M4-KF（オスカプラ）

30JA04G4M4-SKFZ（オスメスセット）

ランス（短管）

371

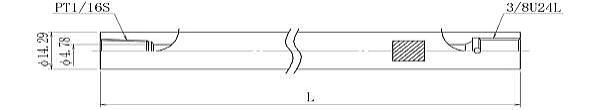

LAN-02F-02F

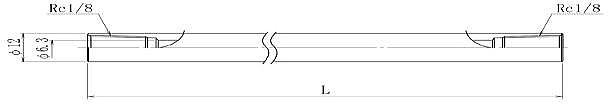

LAN-01F-06HPF

◆上記以外、ランスの取り扱い及び製作いたしますのでお気軽に問合せ下さい。

カラー

371

呼称	型式	ネジ	M（mm）	ΦD（mm）	適用金具
カラー	CO3/8	3/8UNF	13	13	06HP
カラー	CO9/16	9/16UNF	16	20.6	09HP

グランドナット

371

呼称	型式	ネジ	A（mm）	L（mm）	H（mm）	適用カラー
グランドナット	GN20	M20P1.5	15	27	22	CO3/8
	GN22	M22P1.5	15	27	24	CO3/8
	GN30	M30P2.0	20	32	32	CO9/16
	GN12U	3/4UNF-16	15	27	22	CO3/8
	GN16U	1UNF-12	15	27	27	CO3/8
	GN18U	1-1/8UNF-12	20	32	30	CO9/16

-・-・-HP金具接続方法-・-・-

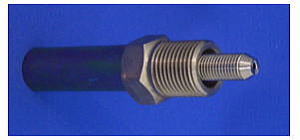

手順1.　ＨＰ金具に写真1の様にグランドナットを入れてください。

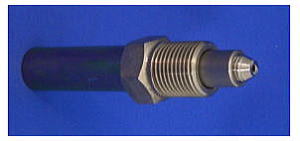

手順2.　写真2のようにカラーをネジ込んでください。
　　　　（カラーは左ネジです。先端側のネジ山が1～2条見えるところまでネジ込んでください。）
手順3.　グランドナットを手で回せるところまで締めてください。
手順4.　トルクレンチで規定トルクまで増し締めしてください。
