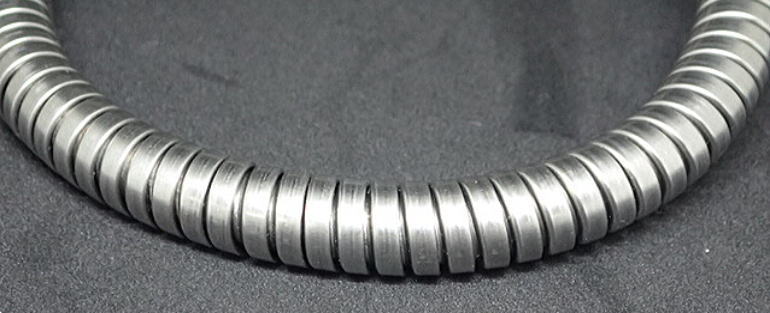

 柔軟インターロックチューブ

曲げやすく、サイズにより通常のインターロックより小さい曲げ半径を保持します。
642



 ■ 特長

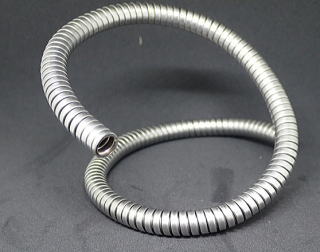

   曲げた状態を保持できるチューブです。

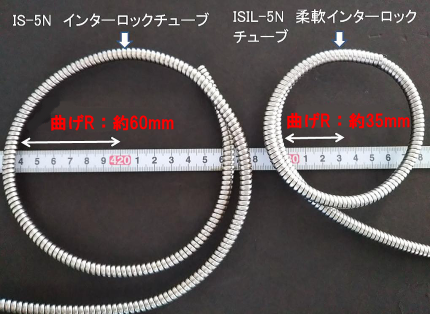

   インターロックチューブよりも小さく曲げが保持出来ます。
   光ファイバーライトガイドやケーブルの保護&形状保持に最適です。
   記載サイズ以外もお問い合わせください。

 ■ 使用例
   ・光ファイバー保護
   ・センサー保護
   ・内視鏡
   ・ケーブル保護

 ■ 材質
   SUS304

〇スタンダードタイプ    〇PVC被覆タイプ   ※1
型式 内径 外径 曲げ半径 定尺 型式 外径 定尺
mm mm mm m mm  m
ISIL-4.5N 4.5 6.5 30±10mm 10 ISILP-4.5N 7.7 10
ISIL-5N 5 7 30±10mm 10 ISILP-5N 8.2 10
ISIL-6N 6 8 35±10mm 10 ISILP-6N 9.4 10
ISIL-7N 7 9 35±10mm 10 ISILP-7N 10.4 10
ISIL-8N 8.0 10 45±10mm 10 ISILP-8N 11.5 10
ISIL-9N 9 11 50±10mm 10 ISILP-9N 13.5 10
 ※ いずれも綿糸パッキン無しタイプとなります。
 ※ 曲げ半径は参考値です。
 ※ 上記以外のサイズも製作可能です、お問い合わせください。
 ※1 収縮チューブ掛けや他材質で仕上がり外径や性能を調整可能です。ご相談下さい。
