プラスチック製ボール・バルブ
BV 600 シリーズ
 246
ボール・バルブBV600シリーズは、大きなハンドルと軽さが特長のプラスチック製ボール・バルブです。
しっかり握ることができるハンドルは、視認性、操作性に優れ、流体通路の最小内径は9.5mmを確保
することでスムーズな流れを可能にします。

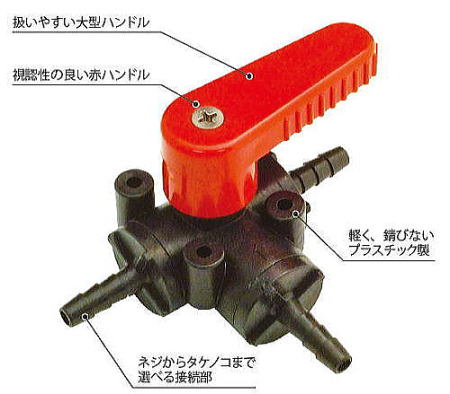

● 操作性、視認性に優れた大型ハンドル
● 耐薬品性に優れたポリプロピレン本体
● 接液部はタケノコ、メネジ、オネジから選択


・5個単位販売



BV600 シリーズ 仕様
最高使用圧力: max.0.87Mpa
最高使用温度: max.60℃
材質: 主な材質:ガラス繊維入りポリプロピレン
ハンドル:ABS
シール:EPDM
ハンドル部ボルト:ステンレス
ボール・バルブBV600 シリーズは、大きなハンドルと軽さが特長のプラスチック製ボール・バルブです。
しっかり握ることができるハンドルは、視認性、操作性に優れ、流体通路の最小内径は9.5mm を確保することでスムーズな流れを可能にします。
また、本体はポリプロピレン製のため錆びの心配がなく、各種液体での使用を容易にします。
両端接続部は、メネジ、オネジのほか、チューブをそのまま接続できるタケノコ・タイプをラインナップしています。
用途に応じて、2ウェイ、3ウェイの2タイプから選択できます。

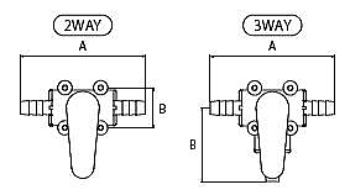

2WAY
インライン
型式 チューブ内径 最小内径 A B
637-4BB-12E 6.5mm 9.5mm 88.7 28.7
637-6BB-12E 9.5mm 9.5mm 88.7 28.7
637-8BB-12E 12.7mm 9.5mm 88.7 28.7
(mm)


ネジ取付(メネジ×メネジ)
型式 ネジ規格(メネジ) 最小内径 A B
637-4FF-12E 1/4"NPT 9.5mm 63.3 28.7
637-6FF-12E 3/8"NPT 9.5mm 63.3 28.7
(mm)


ネジ取付(オネジ×オネジ)
型式 ネジ規格(オネジ) 最小内径 A B
637-6MM-12E 3/8"NPT 9.5mm 91.2 28.7
(mm)

注意:製品の性能は、圧力、温度、薬品、使用環境などによって影響を受けることがあります。
   お客様のご使用環境でこの製品が適しているか否かは、お客様ご自身でお確かめください。



3WAY

インライン
型式 チューブ内径 最小内径 A B
639-4BBB-12E 6.5mm 9.5mm 88.7 52.4
639-6BBB-12E 9.5mm 9.5mm 88.7 52.4
639-8BBB-12E 12.7mm 9.5mm 88.7 52.4
(mm)


ネジ取付(メネジ×3)
型式 ネジ規格(メネジ) 最小内径 A B
639-4FFF-12E 1/4"NPT 9.5mm 63.3 50.3
639-6FFF-12E 3/8"NPT 9.5mm 63.3 50.3
(mm)


ネジ取付(オネジ×3)
型式 ネジ規格(オネジ) 最小内径 A B
639-4MMM-12E 1/4"NPT 9.5mm 88.7 52.4
639-6MMM-12E 3/8"NPT 9.5mm 91.2 53.6
(mm)

注意:製品の性能は、圧力、温度、薬品、使用環境などによって影響を受けることがあります。
   お客様のご使用環境でこの製品が適しているか否かは、お客様ご自身でお確かめください。
