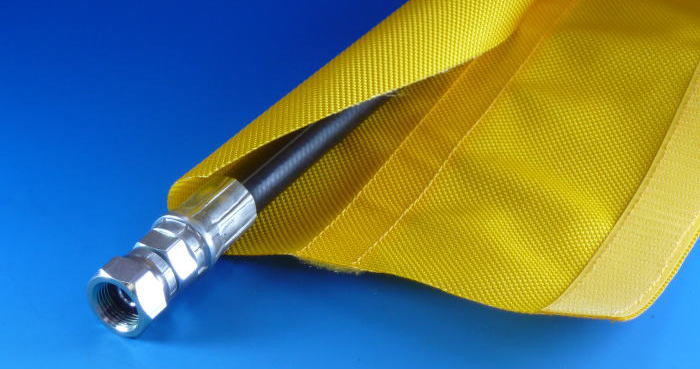

ホースカバー ダブル巻タイプ  714


● より飛散防止効果を高める為、下巻、上巻の二重巻構造のホースカバーです。
【二重巻構造にて実用新案出願中】
● 二重構造の為、飛散防止効果向上だけでなく、耐摩耗性も飛躍的に向上します。
● 取り付け時にホースと取り外すことなく着装できる面ファスナー付きワンタッチ式タイプです。
● 耐摩耗性に強いナイロン製で、強度の強く、太い2520デニールの糸を使用。
● 特殊コーティングによりどこで切っても、ほつれにくくなっております。
● 着色グレードを使用することにより、ホース識別だけでなく、油流出時の認識がしやすくなります。
● 商品部材の仕様は、シングル巻タイプと同様です。

生地部 : 6 ナイロン製
面ファスナー部 : 6ナイロン+66ナイロン
使用環境温度 : −40℃〜+100℃

@【下巻き】   A【上巻き】

まず下巻きをしてから、その後上巻をしファスナーで止めて二重巻きします。
型式 横寸(mm) 色目 適応φ(mm) 面ファスナー長(mm) 長さ(m)
714-AHC-WD27 195 27 25 x 25 10
714-AHC-WD27-YW 195 黄色 27 25 x 25 10
714-AHC-WD40 275 39 25 x 25 10
714-AHC-WD40-YW 275 黄色 39 25 x 25 10
714-AHC-WD50 335 49 25 x 25 10
714-AHC-WD50-YW 335 黄色 49 25 x 25 10
714-AHC-WD60 395 50〜58 50 x 25 10
714-AHC-WD60-YW 395 黄色 50〜58 50 x 25 10
714-AHC-WD65 435 57〜65 50 x 25 10
714-AHC-WD65-YW 435 黄色 57〜65 50 x 25 10
714-AHC-WD70 475 63〜71 50 x 25 10
714-AHC-WD70-YW 475 黄色 63〜71 50 x 25 10
714-AHC-WD80 535 73〜81 50 x 25 10
714-AHC-WD80-YW 535 黄色 73〜81 50 x 25 10

【使用上の注意】
※ 装着に関しては、20cm 〜25cm毎に強度のある金属製のクリップ
    もしくは耐候性ナイロン結束バンドで結束してください。
    結束間隔が大きすぎると、油が飛散しやすくなります。
※ 当該商品は作動油飛散低減を目的としておりますので、完全に飛散を
    防止するものではありません。
    また、作動油の飛散に際しての損害 補償は一切負いかねます。
※ 黄色に関しては、日光によりある程度退色します。予めご了承ください。
