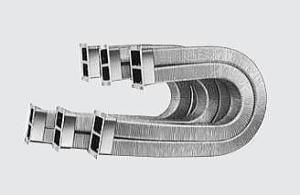

角フレキ  001/771

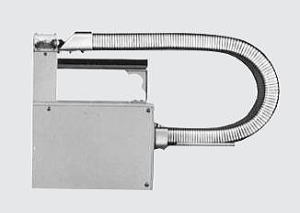

角フレキは角型リードダクトとスプリングスチールを組み合わせ、可動ケーブルや可動ホースの保護に使用できます。


 特長
● スプリングスチールの弾力により左右・上下（垂直）・並行（水平）のいずれかの方向にスムーズに移動します。
● スプリングスチールは特殊鋼を使用していますので柔軟かつ強度的に抜群です。
● サイズも豊富ですので断面積を有効に利用できます。
● スプリングスチールを使用しない場合は、角型リードダクトとして屈曲自由に使用できます。

材質
亜鉛メッキ帯鋼

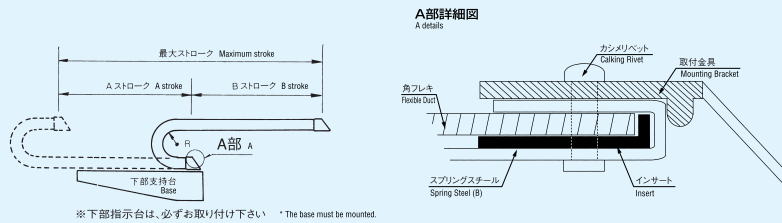

■ 使用方法

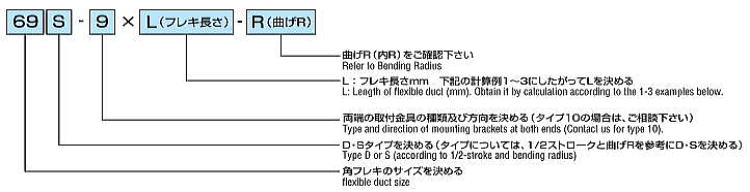

■ 呼称例　（ご注文に際しては、必ずご相談下さい。）



■ 角フレキ寸法表
サイズ 外径 最小内径 最小内側曲げ径 最大1/2
ストローク		 最大
ストローク		 概算重量
A×B （mm） R+20-0（mm） （mm） （mm） （kg/m）

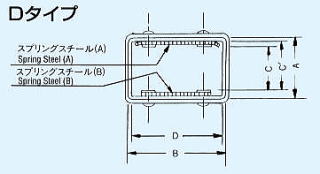

（mm） Dタイプ

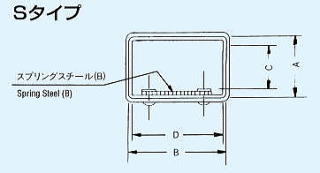

C×D		 Sタイプ
C×D		 Dタイプ Sタイプ D S D S Dタイプ Sタイプ
15 30×50 15×43 18×43 210 170 700 600 1400 1200 2.2 1.8
38 45×85 28×76 31×76 190 80 150 900 600 1800 1200 4.2 3.6
69 60×116 44×106 47×106 150 190 100 130 1000 700 2000 1400 5.7 4.6
92 80×116 64×106 67×106 150 200 130 170 1100 800 2200 1600 6.8 5.8
126 90×140 76×132 79×132 150 130 1600 1200 3200 2400 9.0 8.0
193 110×176 94×166 97×166 170 160 1600 1200 3200 2400 12.8 10.8
※取り消し線の製品は現在生産中止品となっております。（2020年11月27日）

■ 取付け金具の使用方法
※取付け金具 ： FFフランジ型取付金具/FKスラント型取付金具/FFWフランジ型取付金具

 取付け金具寸法表
■ L寸法の算出方法




LD 角型リードダクト  001/771


■使用例 （スプリングスチールを装着しない場合）

角型リードダクト
 タイプA タイプB   タイプC

伸ばした場合
Fタイプ 		 縮めた場合
Pタイプ



■ 角型リードダクト寸法表
サイズ 外径 内径 内側曲げ半径mm 重量
縮めた状態
A×Bmm C×Dmm タイプB タイプC kg/m
LD15 50×30 44×22 70 90 1.80
LD38 85×45 78×36 100 150 3.60
LD69 116×60 107×50 120 200 6.36
LD92 116×80 107×70 130 200 6.53
LD126 140×90 132×78 150 230 9.08
LD193 176×110 165×97 170 300 10.24
※取り消し線の製品は現在生産中止品となっております。（2020年11月27日）

※1.内径は金具取付後の最少寸法です。
※2.取付金具はFK・FF・FFWとなります。
        取付け金具寸法表
※3.両端取付金具をセットの場合は、こちらを参照して下さい。⇒取付け金具の使用方法

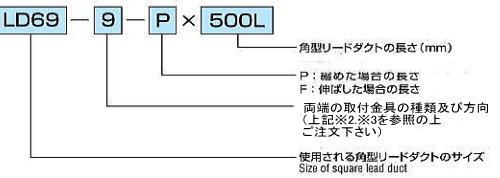

■ 呼称例

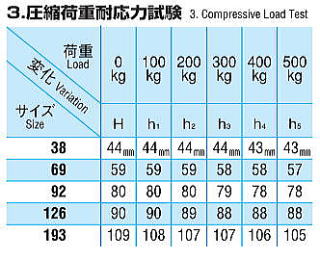

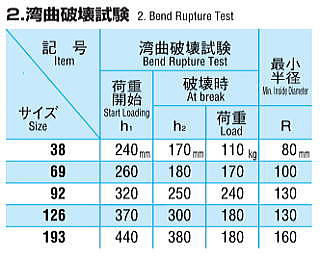

■ 試験成績表

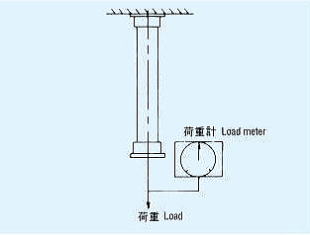

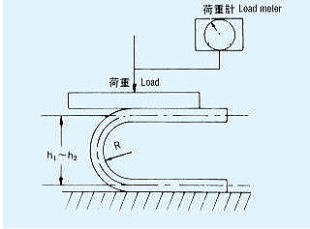

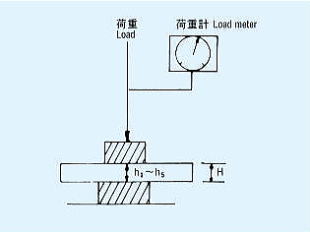

試験方法　使用機器：テンションメーター　50〜1,000kg置針付（博多計器製）
