 KCPフレックス ビニール被覆

001/771

●特長
可動部、振動部、屈曲部、引張荷重部などの使用に適した電線保護管です。
外観平らなKCPタイプはビニール被覆が肉厚で強靱かつ柔軟性抜群です。

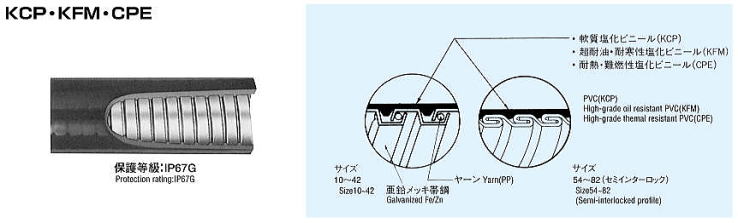

●構造
繰返し曲げても金属疲労の少ない噛み合せ(PPヤーンパッキング入り)式金属螺旋管に軟質塩化ビニール(防水・耐油)及びワイヤーブレードを被覆加工したタイプです。

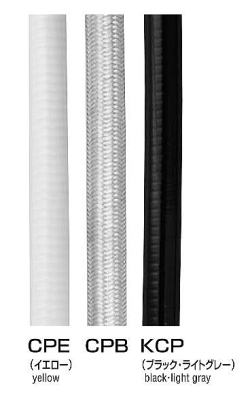

●種類
KCPタイプフレックスは使用条件、用途において被覆材を変化させる事により最大の目的を発揮出来る様、次の6種類があります。



KCP
特長 耐油性、難燃性 使用温度範囲 -10℃〜+70℃
用途 機械まわり、設備、装置、ロボット、自動システムラインでの使用
材質 金属螺旋管:鉄(亜鉛メッキ)  外装ビニール:軟質塩化ビニール

型式 内径/外径  曲げ半径 引張荷重 定尺1巻の
長さ
重量
外装
最小内径 最大外径 可動R 固定R
ビニール  mm mm mm mm kg m kg/m
KCP-10F 10.0 15.5 75 30 70 50 0.25
KCP-12F 11.5 18.0 80 35 70 50 0.25
KCP-16F 14.7 21.3 80 40 70 50 0.35
KCP-22F 19.7 26.5 120 60 70 30 0.70
KCP-28F 25.4 32.8 150 75 70 30 0.60
KCP-36F 34.2 41.6 180 120 70 20 0.95
KCP-42F 38.5 47.2 200 160 140 20 1.05
KCP-54F 50.3 60.3 400 260 140 20 1.50
KCP-70F 61.9 73.0 600 350 140 10 2.16
KCP-82F 77.8 88.9 850 390 140 10 3.24


KFM
特長 超耐油性、耐寒性 使用温度範囲 -30℃〜+70℃
用途 低温地向けの機械、装置での使用
材質 金属螺旋管:鉄(亜鉛メッキ)  外装ビニール:軟質塩化ビニール(耐油)

型式 内径/外径  曲げ半径 引張荷重 定尺1巻の
長さ
重量
外装 最小内径 最大外径 可動R 固定R
耐油性ビニール mm mm mm mm kg m kg/m
KFM-10F 10.0 15.5 75 30 70 50 0.25
KFM-12F 11.5 18.0 80 35 70 50 0.25
KFM-16F 14.7 21.3 80 40 70 50 0.35
KFM-22F 19.7 26.7 120 60 70 30 0.70
KFM-28F 25.4 33.4 150 75 70 30 0.60
KFM-36F 34.2 42.2 180 120 70 20 0.95
KFM-42F 38.7 48.3 200 160 140 20 1.05
KFM-54F 50.3 60.3 400 260 140 20 1.50
※KFM-70F 61.9 73.0 600 350 140 10 2.16
※KFM-82F 77.8 88.9 850 390 140 10 3.24
※は受注生産となります。


CPE
特長 超耐熱性、超難燃性 使用温度範囲 -10℃〜+130℃
用途 ダイカストマシン、樹脂成形機、炉・ボイラー周り等での使用
材質 金属螺旋管:鉄(亜鉛メッキ) 外装ビニール:軟質塩化ビニール(耐熱)

型式 内径/外径  曲げ半径 引張荷重 定尺1巻の
長さ
重量
外装 最小内径 最大外径 可動R 固定R
耐熱性ビニール mm mm mm mm kg/m m kg/m
CPE-10F 10.0 15.5 75 30 70 50 0.25
CPE-12F 11.5 18.0 80 35 70 50 0.25
CPE-16F 14.7 21.3 80 40 70 50 0.35
CPE-22F 19.7 26.7 120 60 70 30 0.70
CPE-28F 25.4 33.4 150 75 70 30 0.60
CPE-36F 34.2 42.2 180 120 70 20 0.95
CPE-42F 38.7 48.3 200 160 140 20 1.05
CPE-54F 50.3 60.3 400 260 140 20 1.50
※CPE-70F 61.9 73.0 600 350 140 10 2.16
※CPE-82F 77.8 88.9 850 390 140 10 3.24
※は受注生産となります。


 KCPフレックス 二重外装

001/ 771

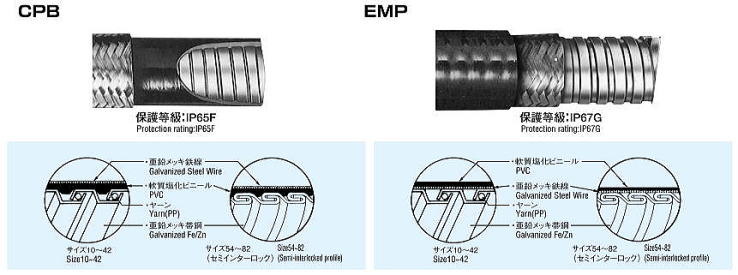

 CPB

特長 ビニール被覆の上から鉄線ワイヤーブレードを被覆 使用温度範囲 -10℃〜+70℃
用途 スパッタ対策、耐摩耗対策箇所
材質 金属螺旋管:鉄(亜鉛メッキ)  外装ビニール:軟質塩化ビニール
外装ブレード:鉄(亜鉛メッキ)


型式 内径/外径 曲げ半径 引張荷重 定尺1巻の長さ 重量
外装 最小内径 最大外径 可動R 固定R
PVC+ワイヤーブレード mm mm mm mm kg m kg/m
CPB-10F 10.0 15.5 75 30 70 50 0.33
CPB-12F 11.5 18.0 80 35 70 50 0.39
CPB-16F 14.7 21.3 80 40 70 50 0.44
CPB-22F 19.7 26.7 120 60 70 30 0.58
CPB-28F 25.4 33.4 150 65 70 30 0.76
CPB-36F 34.2 42.2 180 100 70 20 1.17
CPB-42F 38.5 48.3 200 130 140 20 1.34
CPB-54F 50.3 60.3 400 180 140 20 1.63
※CPB-70F 61.9 73.0 600 250 140 10 2.80
※CPB-82F 77.8 88.9 850 300 140 10 3.90
※は受注生産となります。



EMP

特長 鉄線ワイヤーブレードの上からビニールを被覆 使用温度範囲 -10℃〜+70℃
用途 電磁波障害防止のシールド効果が高くノイズ対策が必要な箇所での使用
材質 金属螺旋管:鉄(亜鉛メッキ)  外装ブレード:鉄(亜鉛メッキ)
外装ビニール:軟質塩化ビニール


型式 内径/外径 曲げ半径 引張荷重 定尺1巻の長さ 重量
外装 最小内径 最大外径 可動R 固定R
ワイヤーブレード+PVC mm mm mm mm kg m kg/m
EMP-10F 10.0 15.5 75 30 70 50 0.33
EMP-12F 11.5 18.0 80 35 70 50 0.39
EMP-16F 14.7 21.3 80 40 70 50 0.44
EMP-22F 19.7 26.5 120 60 70 30 0.58
EMP-28F 25.4 32.8 150 65 70 30 0.76
EMP-36F 34.2 41.6 180 100 70 20 1.17
EMP-42F 38.2 47.2 200 130 140 20 1.34
EMP-54F 50.3 60.3 400 180 140 20 1.63


フレックスナイフ ※中止品 001/771
ビニール外装、ワイヤーブレード外装のフレックスの切断専用ナイフです。
型式:KF-1

※こちらの製品は現在、生産中止品となっております。(2022年9月7日)
フレックスカットハサミ 001/771
名称:WISS-METALMASTER SNIPS
型式:M-1R
メーカー名:J.WISS&CONS,CO.

アースリング E001/771
特徴
●コネクターと筐体の間に入れ確実にアースをとり遮蔽効果を高めます。

材質
●黄銅板
厚銅電線管用寸法表
型式 呼び 各部の寸法
ΦAmm ΦBmm Tmm
ER16 16 28 21.5 1.5
ER22 22 35 30.5 1.5
ER28 28 45 34.0 1.5
ER36 36 54 42 1.5
ER42 42 62 48 1.5
ER54 54 75 60 1.5
注:呼び54以上と薄銅電線管については、お問い合わせください。
