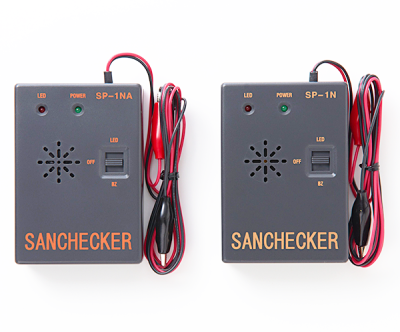

サンチェッカー
775
サンチェッカーについて
制御機器の接点、制御盤・配電盤の結線、各種コイルの断線、トランジスターやダイオードの不良、半導体の方向のチェックにご利用いただけます。

サンチェッカーの主な特長
周囲の環境により、音でも光でも自由に使いわけができます。
電磁ブザーに較べ、3倍ほど電池が長持します。
純測定抵抗は、音、光共500Ωまで対応しています。
小型、軽量で携帯に便利です。
仕様および特性
仕様・特性
型式 SP−1N SP-1NA(アナログタイプ)
電池 単4×2コ 3V (付属品)
消費電流 12mA/0Ω時 12mA/0Ω時、スピーカー約100ma
測定電流 2mA〜3mA/0Ω時
寸法 87×62×22mm
重量(電池別) 62g 82g
音質 0Ω4khz 0Ω600Hz〜500Ω400Hz
※抵抗値の変化で音質が変わる
光(率) 0Ω(1)・500Ω(0)
電池寿命 連続約100h 連続LED約100h、スピーカー約24h
※測定抵抗値 500Ω迄可



※※※サンチェッカーSP-1N/SP-1NAの違いについては⇒こちら




半導体チェックについて
赤いリード線「+」、黒いリード線「-」にそれぞれ接続されております。
(リード線の長さ:約1m)

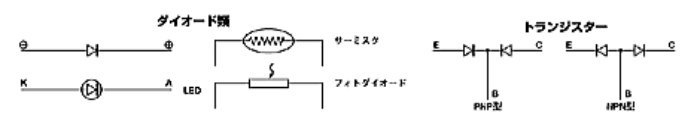

下記の半導体構造参照の上、チェックに利用ください。


<ご注意>
*A.C及びD.Cの印加されている回路には使用できません。
*長時間使用しない時は、内部の電池を抜いておいてください。
*トランジスターのチェックに於いてコレクタ損失の最大定格が15mW以下では使用できません。
