船用電線貫通金物一覧
船用電線貫通金物

 管用平行おねじ付き
 31
●「船用電線貫通金物」に準拠した船用電線貫通金物です。
●グランドパッキン部に鋼製の閉止板を附属しています。

主材質：亜鉛合金ダイカスト（ZDC2）
表面処理：電気亜鉛めっき（三価ユニクロ）
※SUS製もあります。お問い合せ下さい。
特性：IPX6
環境：RoHS対応
温度範囲：-20℃〜90℃
規格：JIS F8801

船用電線貫通金物他タイプ、関連商品一覧はこちら
↓↓
船用電線貫通金物類一覧


取付け例

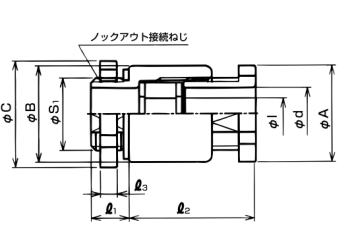

■サイズ表

型式 挿入できる
ケーブル外径		 ΦA ΦC Φｄ Φ1 ℓ1 ℓ2 ℓ3 ノックアウト接続ねじ
JIS B0202		 重量
（ｇ/個）		 最小入数
（個/袋)
最大 最小 ΦB ΦS1 呼び
CFBG 15a 9 8 28 31 15 9 11 37 5 20.9 G1/2 97 10
CFBG 15b 10 9 10 96
CFBG 15c 11 10 11 96
CFBG 20a 12 11 34 37 20 12 11 41 5 26.4 G3/4 138 10
CFBG 20b 13 12 13 141
CFBG 20c 15 13 15 139
CFBG 25a 16 15 42 45 25 16 11 47 6 33.2 G1 234 10
CFBG 25b 18 16 18 227
CFBG 25c 20 18 20 220
CFBG 30a 22 20 50 56 30 22 12 51 6 41.9 G1-1/4 387 5
CFBG 30b 24 22 24 385
CFBG 30c 26 24 26 381
CFBG 35a 28 26 56 63 35 28 12 53 6 47.8 G1-1/2 457 5
CFBG 35b 30 28 30 454
CFBG 40a 32 30 40 32 396
CFBG 40b 34 32 34 388

※寸法の単位は（mm）です。

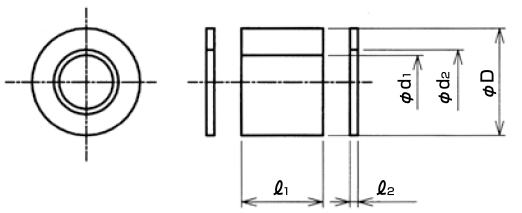

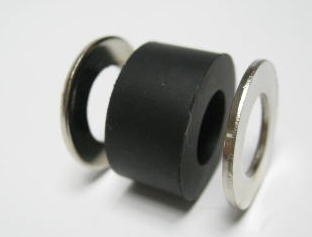

グランドパッキン

●CFBG用の組替用のCR製のグランドパッキンです。
   ワッシャー附属しています。
   材質：CR


■サイズ表

品番 挿入出来る
ケーブル外径		 Φｄ1 Φｄ2 ΦD ℓ1 ℓ2 重量
（ｇ/個）		 最小入数
（個/袋）
最大 最小
CF(GP) 15a 9 8 9 10 18 9 1.6 6 1
CF(GP) 15b 10 9 10 11 6 1
CF(GP) 15c 11 10 11 12 5 1
CF(GP) 20a 12 11 12 13 23 12 1.6 12 1
CF(GP) 20b 13 12 13 15 10 1
CF(GP) 20c 15 13 15 17 9 1
CF(GP) 25a 16 15 16 18 29 14 2 21 1
CF(GP) 25b 18 16 18 20 18 1
CF(GP) 25c 20 18 20 22 15 1
CF(GP) 30a 22 20 22 24 38 15 2 36 1
CF(GP) 30b 24 22 24 26 32 1
CF(GP) 30c 26 24 26 28 28 1
CF(GP) 35a 28 26 28 30 44 16 2 46 1
CF(GP) 35b 30 28 30 32 40 1
CF(GP) 40a 32 30 32 34 44 16 2 34 1
CF(GP) 40b 34 32 34 36 29 1

※寸法の単位は（mm）です。
