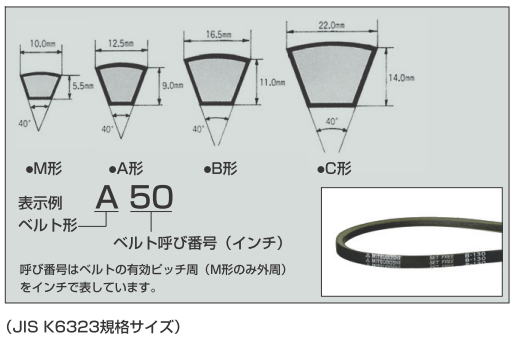

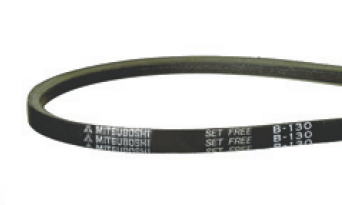

■スタンダードVベルト
106,244
※使用中での伸びや経時収縮が少なく、多本掛けにも適したセットフリーベルトで、長いベルト寿命が期待できます。

(JIS K6323規格サイズ)


コード 型番 mm 型式
05-082  05-083 05-084 05-085
-01 20 508 M型 A型 -
-
-02 21 533 M型 A型
-03 22 559 M型 A型
-04 23 584 M型 A型
-05 24 610 M型 A型
-06 25 635 M型 A型 B型
-07 26 660 M型 A型 B型
-08 27 686 M型 A型 B型
-09 28 711 M型 A型 B型
-10 29 737 M型 A型 B型
-11 30 762 M型 A型 B型
-12 31 787 M型 A型 B型
-13 32 813 M型 A型 B型
-14 33 838 M型 A型 B型
-15 34 864 M型 A型 B型
-16 35 889 M型 A型 B型
-17 36 914 M型 A型 B型
-18 37 940 M型 A型 B型
-19 38 965 M型 A型 B型
-20 39 991 M型 A型 B型
-21 40 1016 M型 A型 B型 C型
-22 41 1041 M型 A型 B型 -
-23 42 1067 M型 A型 B型 C型
-24 43 1092 M型 A型 B型 -
-25 44 1118 M型 A型 B型
-26 45 1143 M型 A型 B型 C型
-27 46 1168 M型 A型 B型 -
-28 47 1194 M型 A型 B型
-29 48 1219 M型 A型 B型 C型
-30 49 1245 M型 A型 B型 -
-31 50 1270 M型 A型 B型 C型
-32 51 1295 -
A型 B型 C型
-33 52 1321 A型 B型 C型
-34 53 1346 A型 B型 C型
-35 54 1372 A型 B型 C型
-36 55 1397 A型 B型 C型
-37 56 1422 A型 B型 C型
-38 57 1448 A型 B型 C型
-39 58 1473 A型 B型 C型
-40 59 1499 A型 B型 C型
-41 60 1524 A型 B型 C型
-42 61 1549 A型 B型 C型
-43 62 1575 A型 B型 C型
-44 63 1600 A型 B型 C型
-45 64 1626 A型 B型 C型
-46 65 1651 A型 B型 C型
-47 66 1676 A型 B型 C型
-48 67 1702 A型 B型 C型


コード 型番 mm 型式
05-087 05-088 05-089
-01 68 1727 A型 B型 C型
-02 69 1753 A型 B型 C型
-03 70 1778 A型 B型 C型
-04 71 1803 A型 B型 C型
-05 72 1829 A型 B型 C型
-06 73 1854 A型 B型 C型
-07 74 1880 A型 B型 C型
-08 75 1905 A型 B型 C型
-09 76 1930 A型 B型 C型
-10 77 1956 A型 B型 C型
-11 78 1981 A型 B型 C型
-12 79 2007 A型 B型 C型
-13 80 2032 A型 B型 C型
-14 81 2057 A型 B型 C型
-15 82 2083 A型 B型 C型
-16 83 2108 A型 B型 C型
-17 84 2134 A型 B型 C型
-18 85 2159 A型 B型 C型
-19 86 2184 A型 B型 C型
-20 87 2210 A型 B型 C型
-21 88 2235 A型 B型 C型
-22 89 2261 A型 B型 C型
-23 90 2286 A型 B型 C型
-24 91 2311 A型 B型 C型
-25 92 2337 A型 B型 C型
-26 93 2362 A型 B型 C型
-27 94 2388 A型 B型 C型
-28 95 2413 A型 B型 C型
-29 96 2438 A型 B型 C型
-30 97 2464 A型 B型 C型
-31 98 2489 A型 B型 C型
-32 99 2515 A型 B型 C型
-33 100 2540 A型 B型 C型
-34 101 2591 A型 B型 C型
-35 105 2667 A型 B型 C型
-36 108 2743 A型 B型 C型
-37 110 2794 A型 B型 C型
-38 112 2845 A型 B型 C型
-39 115 2921 A型 B型 C型
-40 118 2997 A型 B型 C型
-41 120 3048 A型 B型 C型
-42 122 3099 A型 B型 C型
-43 125 3175 A型 B型 C型
-44 128 3251 A型 B型 C型
-45 130 3302 A型 B型 C型
-46 132 3353 - B型 C型
-47 135 3429 A型 B型 C型
-48 138 3505 - B型 C型
-49 140 3556 A型 B型 C型
-50 142 3607 - - C型
-51 145 3683 A型 B型 C型
-52 148 3759 - - C型
-53 150 3810 A型 B型 C型
-54 155 3937 A型 B型 C型
-55 160 4064 A型 B型 C型
-56 165 4191 A型 B型 C型
-57 170 4318 A型 B型 C型
-58 180 4572 A型 B型 C型
-59 190 4826 - B型 C型
-60 200 5080 B型 C型
-61 210 5334 B型 C型
-62 220 5588 - C型
-63 230 5842 C型
-64 240 6096 C型
-65 250 6350 C型
-66 260 6604 C型
-67 270 6858 C型

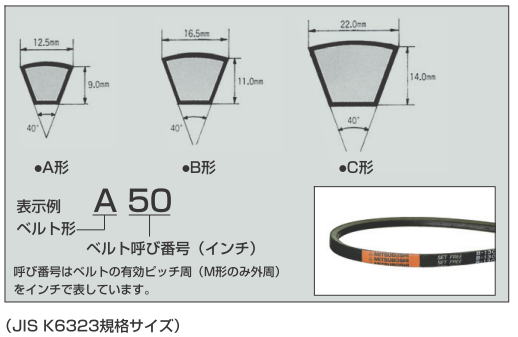

■耐熱Vベルト(レッド)
●耐熱性、耐油性、耐屈曲性、静電防止性に優れた高負荷伝導ベルト。

(JIS K6323規格サイズ)


型式 型番 mm 型式
 05-039 05-040 05-046
-01 20 508 A型 - -
-02 21 533 A型
-03 22 559 A型
-04 23 584 A型
-05 24 610 A型
-06 25 635 A型
-07 26 660 A型
-08 27 686 A型
-09 28 711 A型
-10 29 737 A型
-11 30 762 A型 B型
-12 31 787 A型 B型
-13 32 813 A型 B型
-14 33 838 A型 B型
-15 34 864 A型 B型
-16 35 889 A型 B型
-17 36 914 A型 B型
-18 37 940 A型 B型
-19 38 965 A型 B型
-20 39 991 A型 B型
-21 40 1016 A型 B型
-22 41 1041 A型 B型
-23 42 1067 A型 B型
-24 43 1092 A型 B型
-25 44 1118 A型 B型
-26 45 1143 A型 B型
-27 46 1168 A型 B型
-28 47 1194 A型 B型
-29 48 1219 A型 B型
-30 49 1245 A型 B型
-31 50 1270 A型 B型
-32 51 1295 A型 B型
-33 52 1321 A型 B型
-34 53 1346 A型 B型
-35 54 1372 A型 B型
-36 55 1397 A型 B型
-37 56 1422 A型 B型
-38 57 1448 A型 B型
-39 58 1473 A型 B型
-40 59 1499 A型 B型
-41 60 1524 A型 B型 C型
-42 61 1549 A型 B型 C型
-43 62 1575 A型 B型 C型
-44 63 1600 A型 B型 C型
-45 64 1626 A型 B型 C型
-46 65 1651 A型 B型 C型
-47 66 1676 A型 B型 C型
-48 67 1702 A型 B型 C型


型式 型番 mm 型式
05-047 05-048 05-049
-01 68 1727 A型 B型 C型
-02 69 1753 A型 B型 C型
-03 70 1778 A型 B型 C型
-04 71 1803 A型 B型 C型
-05 72 1829 A型 B型 C型
-06 73 1854 A型 B型 C型
-07 74 1880 A型 B型 C型
-08 75 1905 A型 B型 C型
-09 76 1930 A型 B型 C型
-10 77 1956 A型 B型 C型
-11 78 1981 A型 B型 C型
-12 79 2007 A型 B型 C型
-13 80 2032 A型 B型 C型
-14 81 2057 A型 B型 C型
-15 82 2083 A型 B型 C型
-16 83 2108 A型 B型 C型
-17 84 2134 A型 B型 C型
-18 85 2159 A型 B型 C型
-19 86 2184 A型 B型 C型
-20 87 2210 A型 B型 C型
-21 88 2235 A型 B型 C型
-22 89 2261 A型 B型 C型
-23 90 2286 A型 B型 C型
-24 91 2311 A型 B型 C型
-25 92 2337 A型 B型 C型
-26 93 2362 A型 B型 C型
-27 94 2388 A型 B型 C型
-28 95 2413 A型 B型 C型
-29 96 2438 A型 B型 C型
-30 97 2464 A型 B型 C型
-31 98 2489 A型 B型 C型
-32 99 2515 A型 B型 C型
-33 100 2540 A型 B型 C型
-34 101 2591 - - C型
-35 105 2667 B型 C型
-36 108 2743 B型 C型
-37 110 2794 B型 C型
-38 112 2845 B型 C型
-39 115 2921 B型 C型
-40 118 2997 B型 C型
-41 120 3048 B型 C型
-42 122 3099 B型 C型
-43 125 3175 B型 C型
-44 128 3251 B型 C型
-45 130 3302 - C型
-46 132 3353 C型
-47 135 3429 C型
-48 138 3505 C型
-49 140 3556 C型
-50 142 3607 C型
-51 145 3683 C型
-52 148 3759 C型
-53 150 3810 C型
-54 155 3937 C型
-55 160 4064 C型
-56 165 4191 C型
-57 170 4318 C型
-58 180 4572 C型
-59 190 4826 C型
-60 200 5080 C型
-61 210 5334 C型
-62 220 5588 C型
-63 230 5842 C型
