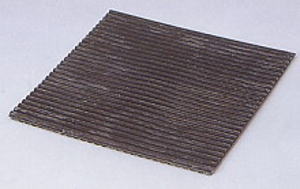

防振パッド SHOCK ABSORBING MATS
106
■特長
掘付けや移動が簡単です。
砂・フェルト・コルク等より、はるかに防振・防音効果が優れています。
必要に応じて簡単に切断でき、長寿命ですから、非常に経済的です。

●表裏両面に畝(切り込み)があり、防振効果を高めます。

型式 サイズ(mm) 硬さ 厚さ(mm)
05-001-01 300 x 300 HS55°±5° 10
05-001-02 15
05-001-03 20
05-002-01 300 x 1000 10
05-002-02 15
05-002-03 20



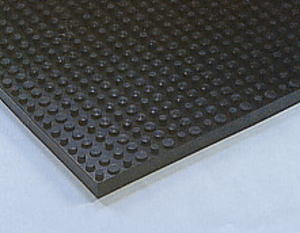

フリックマット <最高級防振マット>  SHOCK ABSORBING MATS
106
707
■硬度40°タイプ
音響機器、医療機器、エレクトロニクス機器、計測機器、理化学機械、光学機器、精密機械等の防振・防音。

型式 厚さ(mm) サイズ(mm) 有効最大荷重(kg)
05-003-01 7 300 x 300 650
05-003-02 10 1100
05-003-03 18 3000


■硬度60°タイプ
空調機械、クレーン、コンプレッサー、ミキサー、発電機、エレクトロニクスOA機器、遠心分離機、木工機械、各種ボイラー等の防振・防音。

型式 厚さ(mm) サイズ(mm) 有効最大荷重(kg)
05-003-11 7 300 x 300 1800
05-003-12 10 2600
05-003-13 18 5100


■硬度85°タイプ
工業用ミシン、グラインダー、タービン、旋盤、研削盤、フライス盤、油圧ポンプ、ディーゼル機器等の防振・防音。

型式 厚さ(mm) サイズ(mm) 有効最大荷重(kg)
05-003-21 7 300 x 300 2700
05-003-22 10 3600
05-003-23 18 8800


■硬度90°タイプ
プレス、鍛造機、印刷機、織機、ボイラー、板金加工機、射出成型機、金網成型機等の防振・防音。

型式 厚さ(mm) サイズ(mm) 有効最大荷重(kg)
05-003-31 7 300 x 300 4800
05-003-32 10 5400
05-003-33 18 13700



バンポンクッショニング  SHOCK ABSORBER
106
緩衝、制振、滑り止めのノウハウ。
OA機器や家電製品、家具等の足、扉の戸当り。
小さな接点にすぎませんが、「使いやすさ」や「快適さ」の大きなポイントとなります。
バンポンクッショニング製品は、使用する機器の品質やデザインと、その生産性の向上をテーマに開発されました。
優れた弾性・振動抑制効果と大きな摩擦係数を備え、しかも可塑剤や硫黄分を含まない特殊ポリウレタンを素材に、強力な感圧性接着剤を塗布。
裏面をはがして貼るだけで、目的に応じた性能を発揮するゴム足や緩衝材として使用できます。
強接着性
3M独自の製造方法により、優れた接着力を実現。プラスチック、金属等いろいろな材料に簡単に装着できます。
弾性
弾性に優れたポリウレタン素材で、目的に応じた緩衝・制振効果、滑り止め機能を実現できます。
耐久性
      オゾン劣化が少なく、経時変化に強く、耐久性に優れています。
非移行性
可塑剤や硫黄分を含まないため、接触面の状態を変えたり汚染させることがありません。
(注1)塗料によっては、移行・汚染を示す可能性があります。
意匠性
用途・デザインに応じて豊富な製品形状、色をラインナップ。
カスタムシェイプ/カスタムカラーも供給しています。



■バンポンクッショニング一覧

●SJ-5007

●SJ-5012

●SJ-5702

●SJ-5008

●SJ-5003

●SJ-5014

●SJ-5018

●SJ-1004

●SJ-5017

●SJ-5705

●SJ-5023

●SJ-5009

●SJ-5027

●SJ-5744

●SJ-1005

●SJ-5302

●SJ-5303

●SJ-5306

●SJ-5312



型式 品番
(mm)
高さ
(mm)
入数
(チップ数/シート)
03-331-01 SJ-5007 10.4 2.5 315
03-331-02 SJ-5012 12.7 3.6 202
03-331-03
03-331-04
03-331-06 SJ-5702 7.9 2.2 408
03-331-07 SJ-5008 12.7 3 221
03-331-08
03-331-11 SJ-5003 11.2 5.1 255
03-331-15 SJ-5014 20.6 13.2 88
03-331-19 SJ-5018 12.7 5.8 221
03-331-20
03-331-23 SJ-1004 15 4.5 165
03-331-24 SJ-5017 19.1 9.7 90
03-331-28 SJ-5705 32.4 6.4 35
03-331-29 SJ-5023 20.6 7.6 88
03-331-30
03-331-33 SJ-5009 22.4 10.2 24
03-331-37 SJ-5027 16 7.9 120
03-331-43 SJ-1005 19.1 5 70
03-331-44 SJ-5302 7.9 2.2 透明 408
03-331-45 SJ-5303 11.2 5.1 255
03-331-46 SJ-5306 9.5 3.8 340
03-331-47 SJ-5312 12.7 3.6 202
※数量は、すべてシートの数での販売になります。

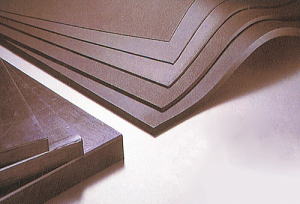

ハネナイト(制振ゴム)
106
【特長】
・現在、欧州RoHS2指令を遵守するために、国内大手家電メーカー様をはじめ、多くのゴム製品ユーザー様がフタル酸エステルを含まないRoHS2指令適合ゴムを採用しています。
・弊社では、RoHS2指令適合品としてGP35L相当品 「GP35LE」、GP60L相当品 「GP60LE」、「ハネナイトスポンジ」の提供を始めております。
・その他のハネナイト品種 「GP40HB」「GP50V」「OP40」「CP40S」「CP55S」はRoHS2指令に適合しております。


【用途】
・業界/建築:用途/アクセスフロアー2重床防音、集合住宅外階段防音、フィットネスクラブ床防音
・業界/自動車:用途/トランク用跳ね返り防止ストッパー、パワーシート用モーター防音
・業界/OA:用途/コピー機リーダーダンパー、プリンター防振グロメット、複合機足ゴム
・業界/電子部品:用途/モバイルカメラ緩衝材、基盤緩衝材、液晶緩衝材、携帯着信スピーカー制振、車載カーナビDVD緩衝材、モバイル情報機器メモリー緩衝材、スマートフォン等内臓マイク防振材
・業界/パチンコ:用途/モーター式発射装置防振、役物跳ね返り防止、発射装置ストッパー
・その他:用途/電子ピアノ鍵盤緩衝、ミシン足ゴム、ICチップマウンター防振、光学顕微鏡用足ゴム、半導体ウエハーレベルパッド防振、ハイブリッド自動車用バッテリーパレット緩衝材、エアコン室外機足ゴム、送梱包用緩衝材


【物性データ】
・機械的性質/硬度※2: 35
・引張強度(Mpa): 9.3
・引張強度(kgf/cm2): 95
・反発弾性(%): 3
・圧縮永久歪(%)70℃×22Hr: 8
・比重: 1.26
・耐寒性/動的粘弾性※3: GP35LE
・Tg(℃): 18
・tan δMax: 1.8
フタル酸エステル含有調査※4/BBP: U
・DEHP(DOP): U
・DBP: U
・DIPE: U
※1:これらのデータは測定値ではあり、保証値ではありません。
※2ハネナイトはタイプAデュロメータ、ハネナイトスポンジはタイプEデュロ
型式 品名 サイズ(mm)
08-211-01-01 GP−35LE 0.5x350x500
08-211-01-02 1.0x350x500
08-211-01-03 2.0x350x500
08-211-01-04 3.0x350x500
08-211-01-05 5.0x350x500
08-211-01-06 10x350x500
08-211-01-07 15x250x250
08-211-01-08 20x250x250
08-211-01-09 30x250x250
08-211-02-02 GP−60LE 1.0x350x500
08-211-02-03 2.0x350x500
08-211-02-04 3.0x350x500
08-211-02-05 5.0x350x500
08-211-02-06 10x350x500
08-211-02-07 15x250x250
08-211-02-08 20x250x250
08-211-02-09 30x250x250


低アウトガスゴムパッド LOVO-PAD(防振性)
 ※生産中止品
106
アウトガス量は100μg/g以内で、しかもモーターや往復運動を繰り返す機器から発する振動を吸収。
クリーンルームや研究室、病院などに最適の防振ゴムパッドです。

■特長
●アウトガスの排出量を極端に抑え、クリーンルーム内での使用を可能にした防振ゴムパッドです。

■用途
●クリーンルームや研究室、病院などで機器から発せられる振動の吸収除去。
●材質:EPDMゴム
●硬度:60(アスカ―A 硬度計にて測定)

■アウトガス量
※EPDMゴムを原料に、低アウトガス製品技術により排出ガスを100μg/gまで低減することに成功しました。

■防振効果
※40Hzでは伝播振動タテ成分、ヨコ成分共に0.1M/S2以下を確認。20Hz前後の共振も設置量を適切にすることにより、発現を回避することができます。





型式 厚さ(mm) サイズ(mm) 入数
05-058-01 20 50x50 4
05-058-02 1
05-058-03 50x100 4
05-058-04 1
05-058-05 100x100 4
05-058-06 1

※こちらの製品は現在、生産中止です。(2023年6月28日)

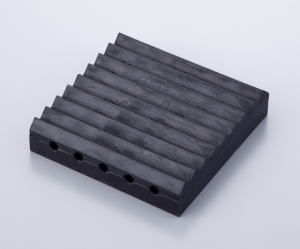

簡易防振マット
255
■特長
●スリット入りはカッター等で切る事ができます。

■仕様
●材質:天然ゴム


型式 型番 サイズ(mm)
2551-2152-01 鉄板入 90×90×20
2551-2152-02 スリット入 300×300×10
※取り消し線の製品は現在、生産中止品となっております。(2021年5月7日)

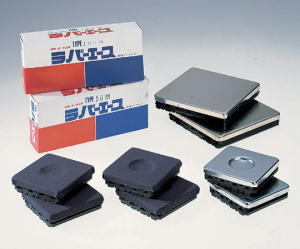

ラバーエース(防振ゴム)
255
■特長
●サイズ:10・50・100型/75×75×20mm、300型/120×120×20mm(各4個1セット)
●材質:特殊ブレンドゴム


■仕様
※使用の際は必ず4個1セットで水平にしてご使用ください。


型式 型番 使用器具重量 入数
2551-579-01 10型 1〜30kg用 1箱(4個入)
2551-579-02 50型 31〜70kg用 1箱(4個入)
2551-579-03 100型 71〜130kg用 1箱(4個入)
2551-579-04 300型 131〜300kg用 1箱(4個入)





ラブロックR  SHOCK ABSORBING UNITE
106
■特長
直径と高さの異なる4つの突起(ラブロックトリオの場合は3つの突起+防振ボール)の組み合わせが威力を発揮し、あらゆる振動・衝撃を防止する防振ゴムです。

■用途
タイプ 用途
硬度90° 重量があって、接地面積の小さい機械、横方向の振動圧力や縦方向のショックの大きい機械(設置安定性をより重んじる場合)。
プレス、プレスブレーキ、板金加工機、射出成型機、印刷機器等。
硬度85° 汎用機械(振動吸収率と設置安定性の両方を均等に重んじる場合)。
旋盤、研削盤、研磨盤、フライス盤、油圧ポンプ、ディーゼル機器等。
硬度60° あらゆる方向に振動の激しい機器(振動吸収率をより重んじる場合)。
コンプレッサー、空調機器、遠心分離機、ミキサー、エレベーター、クレーン等。
硬度40° 精密機器(周囲からの振動を遮断したい場合)。
秤、時計工業用機械、理化学機器、電子機器、光学機器、精密機器、医療機器等。
ダクト ダクト、軽量の暖房機器。
メカノ コンピューター、ソーラー、会計機、タイプライター、データ処理機、事務機器等。
ミニ 電気機器の騒音や音響機器のハウリング防止。
トリオ ハードタイプ:振動吸収率と設置安定性の両方を重んじる場合。
ソフトタイプ:振動吸収をより重んじる場合。
大型機器からステレオ、ピアノ、冷蔵庫等の防振まで。



型式 タイプ 厚さ(mm) サイズ(mm) 最大荷重(kg)
05-004-01 硬度90° 18 240 x 460 11000
05-004-02 硬度85° 5500
05-004-03 硬度60° 4400
05-004-04 硬度40° 3300
05-004-05 ダクト 7 1100
05-004-06 メカノ 10
05-004-07 ミニ 9 80 x 80 (4枚入) 32
05-004-08 トリオ(ハード) 28 240 x 240 2304
05-004-09 トリオ(ソフト)

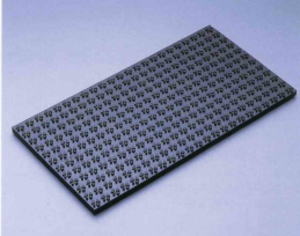

マットリング  SHOCK ABSORBING MATS
106
■特長
従来の防振ゴム板に比較して、使用荷重範囲が広い。
ナイフ、ハサミ等で簡単に切断することができ、手軽にご使用できます。

型式 種類 材質 サイズ(mm)
05-018-01 一般用 天然ゴム 310 x 310 x 10
05-018-02 耐油用 耐油性合成ゴム
05-018-03 耐候用 ネオプレン
※取り消し線の製品は現在、生産中止です。(2015年11月5日)


防振ゴム板
244
■特長
●据付け移動が簡単にできる。特殊の場合を除いて、機械の下に敷くだけでよく、据付けや移転が極めて容易にできます。
据付けの際は特別な基礎工事の必要がほとんどありません。
●防振、防音の効果が大きい。普通おこなわれている基礎固定の取付方法に比べて、防振、防音の効果が著しく、砂・フェルト・コルクなどよりもずっとすぐれています。
●緩衝効果が大きい。可逆敵変形をするゴムに加えて表面に溝を入れた形状で、さらに中間にキャンバスを入れたものもあり大きな衝撃荷重にたいしても拡がることがありません。従って緩衝容量が従来品にくらべきわめて大きくなっています。さらに重ねて使用すればストロークが大きくなりいっそう大きな緩衝容量が得られます。
●経済的です。必要に応じてナイフまたはハサミで適当な大きさに切断して使用でき、又、長年月の使用にも耐え非常に経済的です。


型式 厚さ(mm) 大きさ(mm) 硬さ
244-9101-01 8 300x300 HS60°
244-9101-02 10 300x300 HS50°
244-9101-04 10 150x1000 HS60°
244-9101-05 12 500x500 HS60°
244-9101-06 15 100x1000 HS50°
244-9101-07 15 150x1000 HS50°
244-9101-08 20 305x305 HS78°
244-9101-09 20 500x500 HS60°



マルチマウント
244
■特長

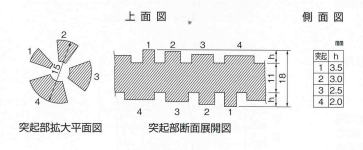

●マルチマウントは環状に配列した高さと面積の異なる小さい突起を両面に組合わせたユニークな高性能防振ゴムです。
●耐候性、耐久性に優れたクロロプレンゴムを使用しています。



型式 型番 大きさ(mm) 硬さ
244-9106-01 60 18x240x460 60°
244-9106-02 40 18x240x460 40°


サンパッド
244
■特長
●大きさはすべて厚さ18.6mmx310mmx310mmです。
●材質がCR(クロロプレンゴム)製は、耐老化・耐オゾン・耐候性に優れ、耐油・耐薬品性に富んでいますので、少量の薬品付着なら、使用にさしつかえありません。バランスのとれた材質ですから、幅広い用途にご使用頂けます。耐油用NBR(ニトリルゴム)製は、特に耐油性が優れています。鉱物油が多量にかかるところや、浸漬状態のおそれがある現場でも使用出来ます。一般のNBR製品は、耐候性(特にオゾン)に弱く、亀裂が発生しやすい性質を持っていますが、サンパッド用NBRは、この欠点を改良しています。

型式 型番 硬度 材質
244-9105-01 TSP-40N 40±5 NBR
244-9105-02 TSP-60N 60±5 NBR
244-9105-03 TSP-80N 80±5 NBR
244-9105-11 TSP-40C 40±5 CR
244-9105-12 TSP-60C 60±5 CR
244-9105-13 TSP-80C 80±5 CR

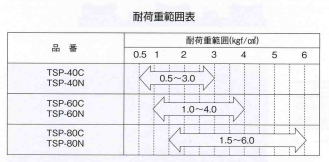

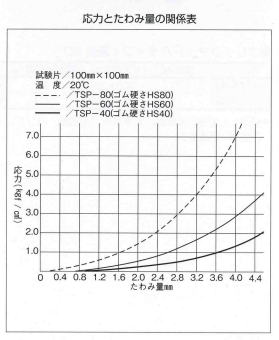

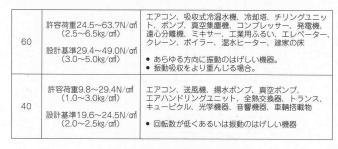

●サンパットTSPシリーズは、機械重量、支点面積、所要受圧面積に応じて、作業条件、作業目的にふさわしい製品をお選びいただけます。下記の所要受圧面積計算式および使用例をご参考の上、正しくご使用下さい。

●所要受圧面積計算式

所要受圧面積(cu)=        機械重量(kg)
                 サンパッドの耐荷重(kgf/cu)


*1 特長は参考です。同じ材質でもグレードにより異なります。
*2 記載数値は保証値でなく、参考値です。同じ材質でもグレード、使用環境により異なります。
使用にあたっては、お問い合わせ頂くか実際にご検証頂き、問題無き事をご確認下さい。
