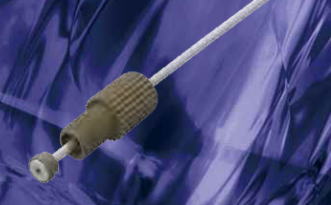

クイックライン

P1465

クイックライン

168,246

特長
・一般的なコーンタイプと比べて、チューブを加工、調整する必要がありません。
・すでにアッセンブリーされているため、個々のパーツを在庫、管理する必要がありません。

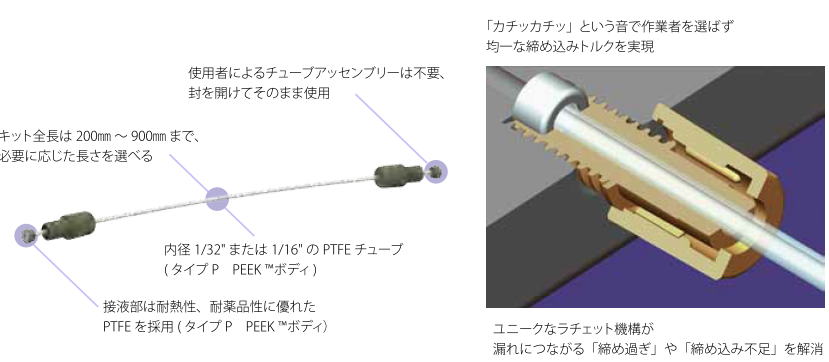

・独自のトルク・コントロール機構によって、作業者を選ばない均一な締め加減を実現します。
・「カチカチッ！」という感触と音が作業者に最適な締め加減を知らせます。

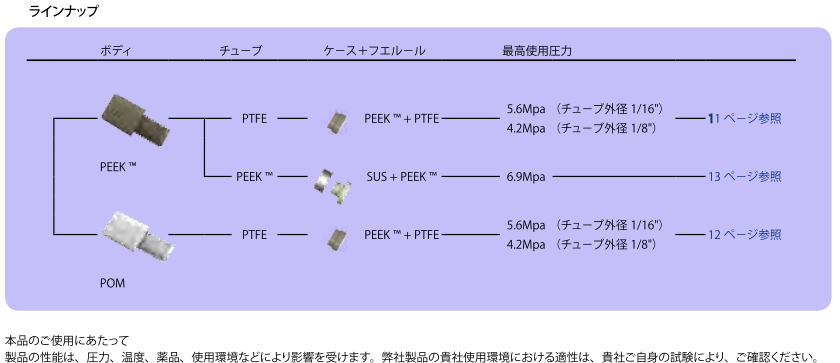

・タイプ P は最高 5.6Mpa まで、タイプ S は最高 6.9Mpa までの使用圧力をカバーします。
・接液部は PTFE または PEEK ?から構成されています。
・繰り返しの使用が可能です。

■適用チューブはこちら

クリック＆シール　コンプリートは規格化された長さのチューブ両端に斬新なコンプレッション・フィッティング「クリック＆シール」をアッセンブリーしたセット商品です。フィッティング使用時にチューブを加工、調整することなく、現場での簡単、確実、迅速な作業を可能にします。

●締め付け前の組み付け作業が不要！
●締め付け時のトルク管理も不要！
●時間と労力を軽減し、確実で安定したシステム構築が可能

極細チューブ＆フィッティング　コンプリート　クイックライン一覧
タイプ P　 PEEK ボディ 1/4-28UNF＆Ｍ6		タイプ P　 POM ボディ 1/4-28UNF＆Ｍ6		タイプ S　 PEEK ボディ 1/4-28UNF＆Ｍ6

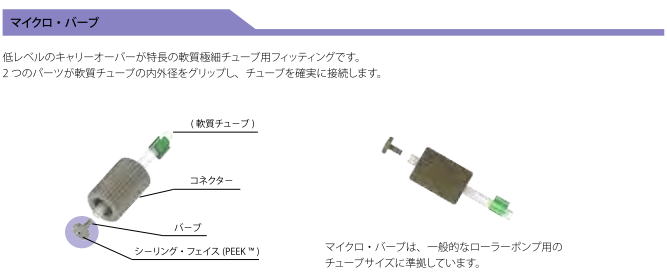

適用チューブ内径	適用チューブ外径	型式	バーブコネクター材質	袋入り数
0.01"(0.254mm)	0.082"(2.08mm)	008MB025-208K2LORG-BLU	PEEK	１０個
0.01"(0.254mm)	0.092(2.34mm)	008MB025-234K2L	PEEK	１０個
0.02"(0.508mm)	0.092(2.34mm)	008MB051-234K2LORG-YE	PEEK	１０個
0.02"(0.508mm)	0.104(2.64mm)	008MB051-264K2L	PEEK	１０個
0.03"(0.762mm)	0.082"(2.08mm)	008MB076-208K2L	PEEK	１０個
0.03"(0.762mm)	0.104"(2.64mm)	008MB076-263K2LWHT-BLK	PEEK	１０個
