ホットホース・ヒーティングホース
449
概要
水・油・空気・溶液の保温・昇温や凝固・凍結防止、または粘液・樹脂・油脂の粘度上 昇を防ぎ 定温移送するホースです。
現場の状況・使用条件に合わせて設計・製作致します。ヒータートレースや保温工事設計、 それに伴う作業などの手間とコストからお客様を解放できることも、弊社ホースの大きな利点です。 なお、温度調節用としての各種コントローラーや自己温度調整サーモスタット内蔵 タイプ等もご用意しております。お気軽にご相談ください。
製品リスト
■耐外傷保護継手用ヒーター

お問い合わせの際は、下記問い合わせフォームにご記入頂き当社までFAXしていただけますとスムーズなご回答させていただきます。
問い合わせフォーム(PDFファイル)
(印刷してお使い下さい)

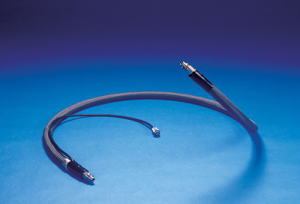

ホットホース・ヒーティングホース
低温から高温、微圧から超高圧のご要望にも対応いたします。
※外装の仕様につきましてもさまざまなタイプをご用意しています。
ホットホース・ヒーティングホース ホットホース・ヒーティングホース

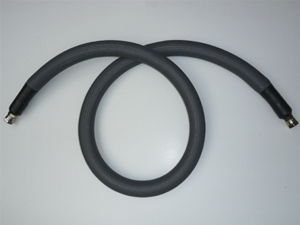

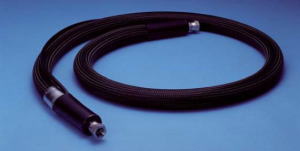

標準タイプ
耐外傷・耐摩耗保護・耐屈曲・その他表面温度対策
ホットホース・ヒーティングホース ホットホース・ヒーティングホース

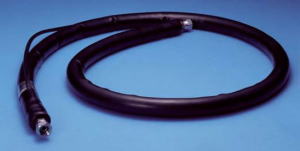

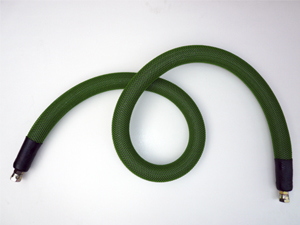

外装難燃収縮チューブタイプ(防滴・防塵)

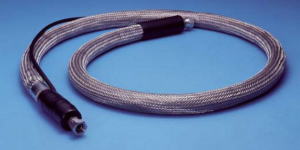

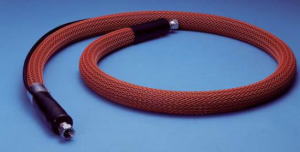

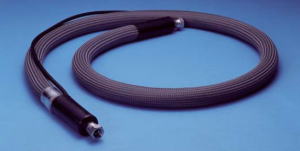

外装SUSシールドタイプ
ホットホース・ヒーティングホース
使用温度は0℃から最大500℃までの設定が可能。
ヒーター部である ニクロム線をホース全体に均等に巻き込んでいるため、温度分布のば らつきはほとんどありません。
また、使用圧力は微圧(低圧)から最大 35MPaの超高圧のタイプまで設計可能です。当社独自で厳選した材 料により、安全にご使用いただけます。

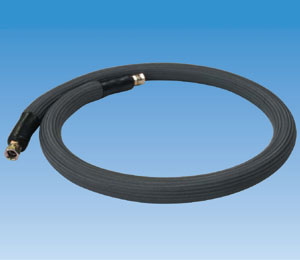

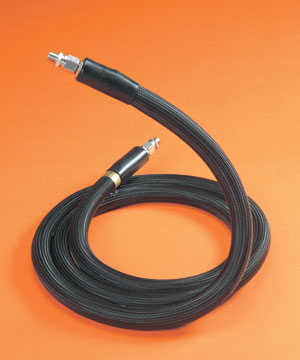

外装難燃ポリエステルタイプ

    使用用途
ホットメルト機器 包装・製本・合板・紙おむつ等 接着および粘着関係
ディスペンサー機器 エポキシ樹脂、シリコーン
自動車関係 ブチルゴム、ウレタンの移送
樹脂成形・塗装 高粘度樹脂(PP、PE、アクリル、PVC等)の移送 多軸成形
理化学、環境関連 排ガスのサンプリング用 分析機器
食品、医療品関連 チョコレート、ワックス、オイル、化粧品等の移送
塗装産業 ホットエアー、ホットスプレー
次世代エネルギー 燃料電池、光ファイバー
その他 オイル、グリス、アスファルト、タールエナメル、インク、蒸気、結露・凍結防止等
配線図

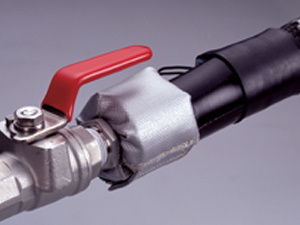

標準タイプの継ぎ手部分はヒーティング加工されていな
いため、流体の温度がドロップする、メルト化しない、と
いった問題が発生する場合もあります。その際に効果を
発揮するのが継ぎ手用ヒーターです。

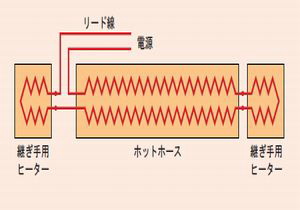

ホース本体のヒーターと直列に配線するため、本体と連
動して温調します。従って、別途温調システムを組む必
要がありません。


ホットホース(ヒーテングホース)
449
ホットパワーMAX.500℃
ヒーター部であるニクロム線をホース全体に、また均等に巻
き込んでおりますので、内壁温度分布のバラつきはほとんど
なく、温度範囲は0℃から最大500℃までの加熱が可能です。
フレキシブル
ホース材料は、現場の状況・使用条件に合わせて選定しており
ます。特にフレキシブル性が要求される等、連続的な動きがあ
る使用状況にも対応可能です。また、最長50mまで製作でき
ますので広範囲におよぶ作業も可能です。ステンレスパイプ
をホットホースの構造に設計することもできます。
耐圧力MAX.35MPa(350kg/cm2)
最大35MPaの超耐圧力のタイプ(内径28.4φ/設定温度
230℃)まで設計できます。ホースの材質・口径・設定温度お
よび要求される曲げ半径に応じて耐圧力が異なりますので、
用途等ご相談ください。
安全設計
ホースの材質は条件に応じて難燃、および不燃材を主体に設
計しています。また保温材も断熱効果の高い材料を選定して
いますので、表面温度が低く安心して使用できます。
ニーズで選べるラインアップ
サイズ(内径・長さ)、設定温度、継ぎ手など、現場のニーズに
合わせて選べます。また温度調節用として各種ホットホース
に対応できるコントローラも用意しております。

ホットホースのオーバーホールも行います。
※但し、内部洗浄の場合、流体によっては不可の場合もある為、
あらかじめ打ち合わせが必要です。

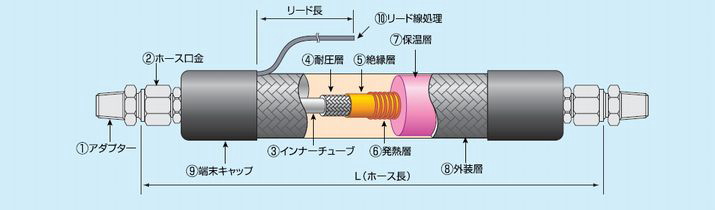

■ホットホース構造図例
■ホットホース各材質例
@ アダプター SUS、鉄、真鍮、その他
A ホース口金 SUS、鉄、真鍮、フッ素樹脂、その他 / 形状詳細はこちら
B インナーチューブ フッ素樹脂(直管・コンボリュート)、ナイロン12、ゴムホース、SUSフレキ管、SUS直管、その他
C 耐圧層 SUS304ワイヤーブレード、繊維ブレード、その他
D 絶縁層 耐熱繊維ブレード+シリコーン処理、その他
E 発熱層 ヒーター線(ニクロム線、カンタル線)+耐熱繊維2重編組、フッ素樹脂コーテッドヒーター、その他
F 保温層 特殊耐熱スポンジ、特殊耐熱フェルト
G 外装層 ポリエステル、収縮チューブ、その他
H 端末キャップ NPM、シリコーン、その他
I リードカバー サントプレーン、シリコーンコーテッドガラススリーブ、その他
 - 電源コード フッ素樹脂電線、その他
センサー 熱電対、白金抵抗体、自己温度制御タイプ、その他

ホットチューブ(ヒーテングチューブ)
449
ホットパワーMAX.500℃
ヒーター部であるニクロム線をホース全体に、また均等に巻き込んで
おりますので、内壁温度分布のバラつきはほとんどなく、温度範囲
は0℃から最大500℃までの加熱が可能です。
チューブの交換頻度の高い流体の保温・昇温移送に最適

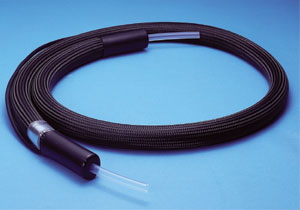

両端継手がチューブ出し形状になっているため、別途チューブを挿入
する事で脱着タイプとして使用することができます。
安全設計
ホースの材質は条件に応じて難燃、および不燃材を主体に使用して
います。また保温材も断熱効果の高い材料を選定していますので、
表面温度が低く安心して使用できます。

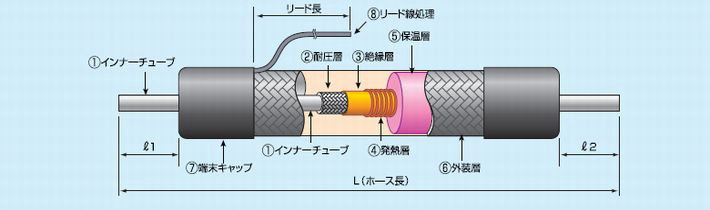

■ホットチューブ構造図例
■ホットホース各材質例
@ インナーチューブ
フッ素樹脂(直管・コンボリュート)、ナイロン12、ゴムホース、SUSフレキ管、SUS直管、その他
A 耐圧層 SUS304ワイヤーブレード、繊維ブレード、その他
B 補強層 耐熱繊維ブレード+シリコーン処理 、その他
C 発熱層 ヒーター線(ニクロム線、カンタル線)+耐熱繊維2重編組、フッ素樹脂コーテッドヒーター、その他
D 保温層 特殊耐熱スポンジ、特殊耐熱フェルト
E 外装層 ポリエステル、収縮チューブ、その他
F 端末キャップ NPM、シリコーン、その他
G リードカバー サントプレーン、シリコーンコーテッドガラススリーブ、その他
  電源コード フッ素樹脂電線、その他
  センサー 熱電対、白金抵抗体、自己温度制御タイプ、その他

断熱(保温・保冷)ホース
449
特長
フッ素樹脂・ナイロン・SUSフレキ管等の各種チューブに、
保温・ 保冷・断熱・耐スパッタ等の様々な処理を施した製品です。
基本的加工方法にはホットホースのヒーター処理を除く
素材・ 技術が活かされ、お客様からの支給品に対する加工も可能です。
各種樹脂ホース、各種金属パイプ等にも加工ができ、様々な
用途に応じて製作をいたします。

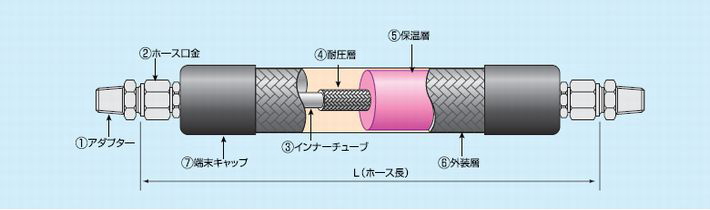

■断熱(保冷・保温)ホース
■断熱(保冷・保温)ホース各材質名
@ アダプター
SUS、鉄、真鍮、その他
A ホース口金 SUS、鉄、真鍮、フッ素樹脂、その他 / 形状詳細はこちら
B インナーチューブ フッ素樹脂(直管・コンボリュート)、ナイロン12、ゴムホース、SUSフレキ管、SUS直管、その他
C 耐圧層 SUS304ワイヤーブレード、繊維ブレード
D 保温層 特殊耐熱スポンジ、特殊耐熱フェルト
E 外装層 ポリエステル、収縮チューブ、その他
F 端末キャップ NPM、シリコーン、その他

耐外傷保護
・折れ防止(全長スプリング同様の効果があります。)

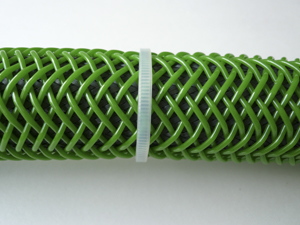

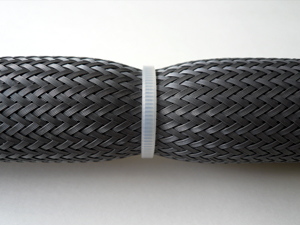

 ・外装層にポリエステル編組を施すことにより、耐外傷性、 耐屈曲性が向上します。
 ・結束バンド等で締めた場合の保護効果があります。その他、ホース表面温度低下の効果が得られます。

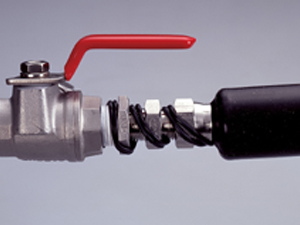

継手用ヒーター


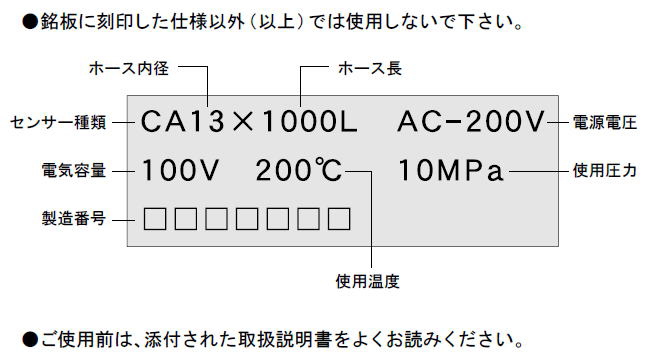

使用上のご注意
●ホットホースは防爆・防水ではありません。
●電源側には必ず漏電ブレーカーを設置下さい。
●温調器等で必ず温度制御を行った上で、ご使用下さい。
●熱可塑性の材料を流す場合は、材料が十分溶解するまで圧力はかけないで下さい。
ヒーターが設置温度まで加熱している場合でも、材料が溶解していない場合があります。
●ホットホースを無理に引き伸ばさないでください。
●ホットホースを捻らないで下さい。
●ホースの両端末約100mmは曲げ厳禁部です。(ホースサイズ1Bまで)
●ホットホースに過度の衝撃を与えないで下さい。
●最小曲げ半径より小さく曲げないで下さい。
●同一ホースで雰囲気温度が変わるような特異な環境でのご使用は、故障の原因と
なりますのでお避けください。
(例 : ホットホースを束ね合わせる、一部のみ風が当たる等・・・
