汎用フレキシブルシャフト
399
汎用フレキシブルシャフトは機器間の芯出しが不要。
回転しながら機器、工具の位置が変えられます。
回転部の露出が最小で安全です。
防塵性に優れています。
他のカップリングに比べ許容偏角、許容偏心が大きいです。


主なラインナップとして
リモコン用RS(遠隔操作用フレキシブルシャフト)
フレキジョイントTLS(短軸間距離伝達用フレキシブルシャフト)
高速・中速回転用 PB(高速)・PS(中速) 汎用型フレキシブルシャフト
があります。

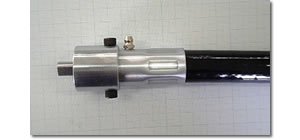

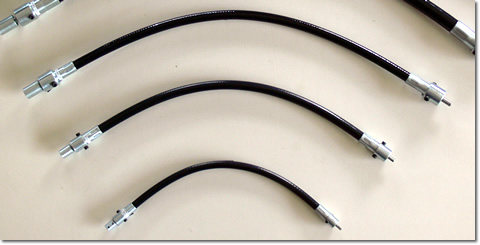

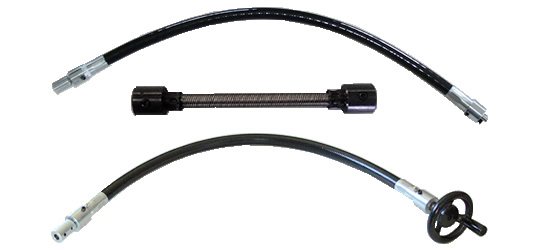

汎用フレキシブルシャフト写真

■リモコン用RS(遠隔操作用フレキシブルシャフト
高速回転用PBPS
この高速回転用の軸受はボールベアリング方式(PB)と、すべり軸受方式(PS)の2種類です。
もっとも汎用性のあるシリーズです。

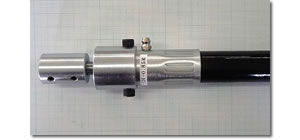

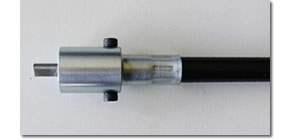

ボールベアリング方式(PB)フレックスシャフト すべり軸受方式(PS)フレックスシャフト
ボールベアリング方式(PB) すべり軸受方式(PS)

選定表

回転数
動力(W)
rpm
35
65
100
200
400
750
1000
1500
300

600
10

15

750
10
13
15
18

900
10
13
15
18

1200
08
10
13
15

1500
08
10
13
15
18

1800
08
10
10
15
18

3000
06
08
08
13
15
18

3600
06
08
08
10
15
18

5000
06
06
08
10
13

6000
04
06
06
08

8000
04
06
06

10000
04
04
06
×
×
×
×
×


表内の数字が形式名です。

は特注品です。ご相談下さい。

 寸法表

形式
型式
最高回転数
rpm
最小曲げ半径
mm
寸法mm
形状
d
A
B
C
D
E
F
G
H
ボール
ベアリング式
PB-04H
10000
100
4
16
8
4
16
12
18
22
43
PB-06H
8000
150
6
20
10
5
22
15
22
30
60
PB-08H
7000
200
8
28
14
7
28
20
30
36
72
PB-10H
6000
250
10
32
16
8
32
22
34
40
85
PB-13H
5000
315
12
40
20
10
35
25
42
42
100
PB-04S
10000
100
4
-
8
-
16
-
10
22
43
PB-06S
8000
1500
6
-
10
-
22
-
12
30
60
PB-08S
7000
200
8
-
14
-
28
-
16
36
72
PB-10S
6000
250
10
-
16
-
32
-
18
40
85
PB-13S
5000
315
12
-
20
-
35
-
22
42
100
すべり軸受け式
PS-04H
3900
100
4
16
8
4
16
12
18
17
38
PS-06H
2600
150
6
20
10
5
22
15
22
21
51
PS-08H
1900
200
8
28
14
7
28
20
30
26
62
PS-10H
1500
250
10
32
16
8
32
22
34
29
74
PS-13H
1300
315
12
40
20
10
35
25
43
36
94
PS-04S
3900
100
4
-
8
-
16
-
10
17
38
PS-06S
2600
150
6
-
10
-
22
-
12
21
51
PS-08S
1900
200
8
-
14
-
28
-
16
26
62
PS-10S
1500
250
10
-
16
-
32
-
18
29
74
PS-13S
1300

315

12
-
20
-
35
-
23
36
94

形状

形状図1 形状図2 形状図3 形状図4
図1
図2
図3
図4

軸端寸法などが標準のものも製作可能です。呼び径13以上も製作可能です。
呼び径10、13の各形式はグリースニップル付です。

形名の表示

例)PB08−SH−1.5R

    08 −    − 1.5
@  A  B    C  D    E  F

@動力伝達の記号
A軸受の形式 ボールベアリング:B、すべり軸受:S
Bフレキシブルシャフトの呼び径 例08:呼び径8
C駆動側軸形 オス丸軸:S、メス丸穴:H
D被駆動側軸形 オス丸軸:S、メス丸穴:H
E長さ(m) 例)1.5m:1.5(ご指定下さい)
F回転方向 右回転用:R、左回転用:L

■フレキジョイントTLS(短軸間距離伝達用フレキシブルシャフト)

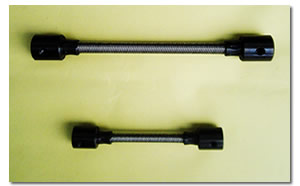

汎用フレキシブルシャフト(フレキジョイント)TLS
フレキジョイントTLSは軸間距離が短い伝達用に使用できます。

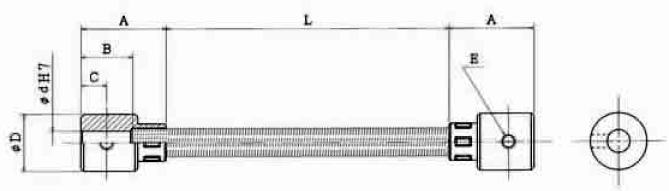

仕様・寸法表
形名
フレキシブル
シャフトの直径
許容伝達
トルクkgf・cm
最小曲げ半径mm
寸法mm
dH7
A
B
C
D
E
L
TLS-04
4
1
100
4
25
15
7
10
M3
30・50・100・150
TLS-06
6
4
150
6
25
15
7
15
M4
30・50・100・150・200
TLS-08
8
8
200
7
30
18
9
18
M5
50・100・150・200
TLS-10
10
11
250
8
30
18
9
20
M5
100・150・200・300
TLS-13
13
19
325
10
35
18
9
22
M6
100・150・200・300

汎用フレキシブルシャフト(フレキジョイント)TLS標準外品(φ25) 標準品のフレキシブルシャフトは右回転用(S巻)です。
左回転用は特注品となります。長さ(L寸法)、
軸端寸法が標準外のもの、フレキシブルシャフト径が
13以上も製作可能です。



標準外品(φ25)
選定表
回転数rpm
動力(W)
10
15
25
35
65
100
150
200
250
300
400
550
750
100
13

200
10
13

300
08
10
13

600
06
08
10
13

750
06
08
08
10
13

900
06
06
08
10
13

1200
06
06
08
08
10
13

1500
06
06
06
08
10
13
13

1800
04
06
06
06
10
10
13

3000
04
04
06
06
08
08
10
13
13
13

3600
04
04
06
06
08
08
10
10
13
13

表内の数字が形式名です。

は特注品です。

ご相談下さい。


最大平行偏心表(δ)
形名


30
50
100
150
200
300
TLS-04
1
2
5
10
-
-
TLS-06
1
2
7
15
18
-
TLS-08
-
1
5
10
20
-
TLS-10
-
-
5
10
15
25
TLS-13
-
-
2
7
12
20

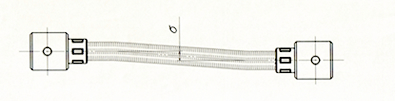

最大平行偏心表δ図
最大偏角表(θ)
形名


30
50
100
150
200
300
TLS-04
12
20
40
60
-
-
TLS-06
8
13
26
40
53
-
TLS-08
-
10
20
30
40
-
TLS-10
-
8
16
24
32
4
TLS-13
-
-
12
18
24
37

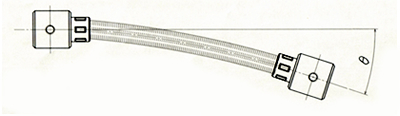

最大偏角表θ図

形名の表示

例)TLS−04−50

TLS  − 04  − 50
 @      A     B

@フレキシブルジョイントの記号
Aフレキシブルシャフトの呼び径 例)04:呼び径4
B長さL寸法(mm) 例)50mm:50(ご指定下さい)

■高速・中速回転用 PB(高速)・PS(中速) 汎用型フレキシブルシャフト

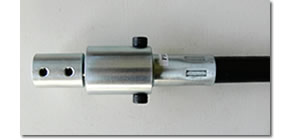

汎用フレキシブルシャフト(リモコン用RS)ハンドル付

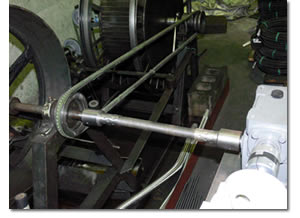

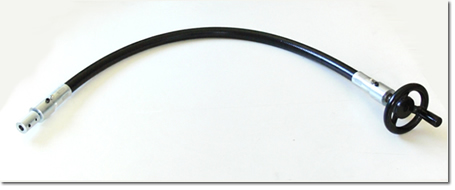

リモコン用RS10取付例(リモコン用RSにハンドルは付属していません)
リモコン用RSは、遠隔操作用です。低速(100rpm以下)であれば左右両回転で使用できます。標準以外の形状・寸法のものも製作可能です。
汎用フレキシブルシャフト(リモコン用RS)

標準仕様

汎用フレキシブルシャフト(リモコン用RS)
形名
フレキシブルシャフト
の直径(mm)
最小曲げ半径R(mm)
許容伝達
トルクkgf・cm
ねじれ角(1m、1kg・cm当りの角度)
時計方向
反時計方向
RS-04H(S)
4
80
6
10〜15
15〜25
RS-06H(S)
6
120
18
3〜4
5〜7
RS-08H(S)
8
160
28
1〜2
1.5〜2
RS-10H(S)
10
200
55
0.4〜0.5
0.6〜1
RS-13H(S)
13
260
75
0.2〜0.3
0.3〜0.4



寸法表

形式
型式
最高回転数
rpm
寸法mm
形状
d
A
B
C
D
E
F
G
H
すべり軸受け式
RS-04H
3900
4
16
8
4
16
12
18
17
38
RS-06H
2600
6
20
10
5
22
15
22
21
51
RS-08H
1900
8
28
14
7
28
20
30
26
62
RS-10H
1500
10
32
16
8
32
22
34
29
74
RS-13H
1300
12
40
20
10
35
25
43
36
94
RS-04S
3900
4
-
8
-
16
-
10
17
38
RS-06S
2600
6
-
10
-
22
-
12
21
51
RS-08S
1900
8
-
14
-
28
-
16
26
62
RS-10S
1500
10
-
16
-
32
-
18
29
74
RS-13S
1300
12
-
20
-
35
-
23
36
94

形状

形状図5 形状図6
図5
図6


  • 長さL寸法は設計上の最適寸法をご指定ください。
  • 軸端寸法などが標準外のものも製作可能です。
  • 呼び径10.13の各形式はグリースニップル付です。
  • このシリーズのフレキシブルシャフトはねじれ角の少ない処理をしています。
  • 呼び径13以上も製作可能です。

形名の表示

例)RS−06−SH-1

    06 −    −
@  A  B    C  D   E

@リモートコントロールの記号
A軸受の形式 すべり軸受:S
Bフレキシブルシャフトの呼び径 例10:呼び径10
C駆動側軸形 オス丸軸:S、メス丸穴:H
D被駆動側軸形 オス丸軸:S、メス丸穴:H
E長さ(m) 例)1.0m:1.0(ご指定下さい)



特注品も製作しています。下記項目にてご相談下さい。

  1. フレキシブルシャフトにかかるトルク(kgf・cm又はN・cm)
  2. 駆動動力、手廻しなど
  3. 負荷変動の有無
  4. 回転方向(一般のネジを締付ける方向が右回転です。)
  5. 回転数(rpm)
  6. 曲げ半径(mm)
  7. 長さ(m)
  8. 駆動軸、被駆動軸の形状、寸法
  9. 仕様環境
  10. その他

ページ番号リスト   見積依頼・問合せ

(見積依頼・問合せはメール又はFAXにてお願いいたします。FAX:043-423-8684 e-mail:info@hagitec.co.jp)
