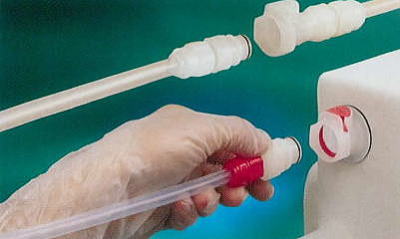

CQH・CQVシリーズ　(3/8"フロー) 244

CQVシリーズおよびCQHシリーズは、高純度の材料で製造されており、金属は使わず全てプラスチックで構成されています。パージン材料で成型し、潤滑剤も使わない設計にしています。流路に金属が接する部分がありませんので、品質に厳しい環境下での使用も可能にしています。また、クリーンルームで製造し耐薬品性にも優れていますので、重要な液体を流す部分での使用にも最適です。
 特　　長

● 金属を不使用 ：金属溶出による汚染や腐食のリスクがない
● 高流量のバルブ設計 ：コンパクトながらも高い流量性能を実現
● 圧力がかかっている状態でも切断可能 ：作業を迅速化し、液体等の流出リスクを軽減
● ポリプロピレン製とPVDF製から選択 ：幅広い耐薬品性に対応


用途

・DIスプレーガンのライン
・化学薬品廃液処理ライン
・湿式ペンチへの接続
・携帯薬品力一ト
・メッキ設備
・CDAまたは窒素ライン

■ CQHシリーズ　仕様
材         質 本体 ：バージンポリプロピレン
  フレアナット ：PVDF
  バルブスプリング、ラッチスプリング ：PEEKTM
  バルブOリング ：フッ素ゴム(FKM)(黒)
インサートOリング ：シムリッツ®
  潤滑剤 ：不使用
使  用  圧  力 真空〜0.56MPa
使用温度範囲 0℃〜107℃
適合チューブ 外径6.4mm(1/4インチ)、9.5mm(3/8インチ)、12.7mm(1/2インチ)フレア


■ CQVシリーズ　仕様
材         質 本体 ：バージンPVDF
  フレアナット ：PVDF
  バルブスプリング、ラッチスプリング ：PEEKTM
  バルブOリング、インサートOリング ：ケムラッツ®
潤滑剤 ：不使用
使  用  圧  力 真空〜0.56MPa
使用温度範囲 -18℃〜107℃
適合チューブ 外径6.4mm(1/4インチ)、9.5mm(3/8インチ)、12.7mm(1/2インチ)フレア


CQH 流量特性
  CQH 使用温度圧力領域
CQV 流量特性
  CQV 使用温度圧力領域
※注意： 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

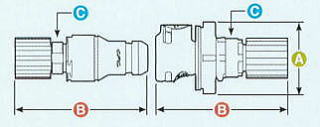

寸法図

＝最大径（mm）
＝全長（mm）
＝主部の六角寸法（mm）
 パネル取付け孔の寸法

対応パネル厚 ： 6.35mm
ガスケット厚 ： 1.52mm
カップリング間隔 ： 48.8mm

CQHシリーズ カップリング・ボディ

 ネジ取付け
  ネジ取付け（オスネジ）
　ネジ規格
インチネジ 弁付き型式
3/8"NPT CQHD06100206 36.6 69.4 25.4

 インライン
  ファインネジ・フレア(チューブ端フレア）
　チューブサイズ
外径（ｉｎ） 弁付き型式
1/4"Flare CQHD06100104 36.6 84.4
3/8"Flare CQHD06100106 36.6 85.9
1/2"Flare CQHD06100108 36.6 85.9

 パネル取付け
  パネル取付け（オスネジ）
　ネジ規格
インチネジ 弁付き型式
3/8"NPT CQHD06110206 46.3 69.4 25.4

  ファインネジ・フレア(チューブ端フレア）
　チューブサイズ
外径（ｉｎ） 弁付き型式
1/4"Flare CQHD06110104 46.3 84.4
3/8"Flare CQHD06110106 46.3 85.9
1/2"Flare CQHD06110108 46.3 85.9



CQHシリーズ カップリング・インサート

 ネジ取付け
  ネジ取付け（オスネジ）
　ネジ規格
インチネジ 弁付き型式
3/8"NPT CQHD06200206 29.5 48.3 25.4
3/4"NPT CQHD06200212 29.5 57.5 25.4

  インライン
  ファインネジ・フレア(チューブ端フレア）
　チューブサイズ
外径（ｉｎ） 弁付き型式
1/4"Flare CQHD06200104 25.4 63.3
3/8"Flare CQHD06200106 25.4 64.8
1/2"Flare CQHD06200108 25.4 65.1






CQVシリーズ カップリング・ボディ ※中止品

 ネジ取付け
  ネジ取付け（オスネジ）
　ネジ規格
インチネジ 弁付き型式
3/8"NPT CQVD06100206 36.6 68.6 25.4

 インライン
  ファインネジ・フレア(チューブ端フレア）
　チューブサイズ
外径（ｉｎ） 弁付き型式
1/4"Flare CQVD06100104 36.6 84.1
3/8"Flare CQVD06100106 36.6 85.9
1/2"Flare CQVD06100108 36.6 85.6

 パネル取付け
  ネジ取付け（オスネジ）
　ネジ規格
インチネジ 弁付き型式
3/8"NPT CQVD06110206 46.3 68.6 25.4

  ファインネジ・フレア(チューブ端フレア）
　チューブサイズ
外径（ｉｎ） 弁付き型式
1/4"Flare CQVD06110104 46.3 82.3
3/8"Flare CQVD06110106 46.3 85.9
1/2"Flare CQVD06110108 46.3 85.6






CQVシリーズ カップリング・インサート 　※中止品

 ネジ取付け
  ネジ取付け（オスネジ）
　ネジ規格
インチネジ 弁付き型式
3/8"NPT CQVD06200206 29.5 48.1 25.4

 インライン
  ファインネジ・フレア(チューブ端フレア）
　チューブサイズ
外径（ｉｎ） 弁付き型式
1/4"Flare CQVD06200104 25.4 61.3
3/8"Flare CQVD06200106 25.4 65.3
1/2"Flare CQVD06200108 25.4 65.3
