サニクイック シリーズ ・ SANIQUIK  244

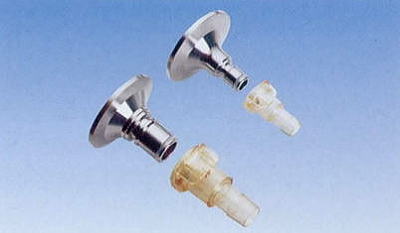

サニタリー用カップリングインサー卜


サニタリー用CPC力ップリングとワンタッチで着脱できる力ップリングインサー卜・フェルールタイプです。
MPCシリーズ・MPXシリーズと一緒にお使い下さい。

 ・MPCシリーズはこちら⇒MPCシリーズ
 ・MPXシリーズはこちら⇒MPXシリーズ
■ 仕   様
材           質 本体 :SUS316L
Oリング :シリコーン USPクラスVI
使  用  圧  力 真空〜0.41MPa
使用温度範囲 -40℃〜149℃
滅           菌 オートクレーブ
適合サイズ 3/4インチサニタリー、1-1/2インチサニタリー

注意 : 本カタログに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

寸法図

=最大径(mm)
=全長(mm)


 サニタリ-接続
サイズ(in)  穴径(in) 弁なし型式 適合カップリング
3/4 3/4 SQCC221212M MPCシリーズ 24.9 35.4
1-1/2 1-1/2 SQCC222424M MPCシリーズ 50.3 38.1
3/4 3/4  SQCX221212M MPXシリーズ 24.9 36.4
1-1/2 1 SQCX222416M MPXシリーズ 50.3 38.1
1-1/2 1-1/2 SQCX222424M MPXシリーズ 50.3 38.1



 サニタリーカップリング
一方がフェルールタイプの接続で構成されたカップリングボディです。
■ 仕   様
材           質 本体 :ポリサルフォン USPクラスVI
  Oリング :シリコーン USPクラスVI
使  用  圧  力 真空〜0.41MPa
使用温度範囲 -40℃〜149℃
滅           菌 〈ガンマ線〉最大50kGy
〈オートクレーブ〉最高132℃で60分間、最大25回反復
適 合 サ イ ズ 3/4インチサニタリー〜1-1/2インチサニタリー

注意 : 本カタログに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

寸法図




=最大径(mm)
=全長(mm)
=外径(mm)


カップリング・ボディ

 サニタリー接続
サイズ(in)  弁無し型式
3/4 MPC3301239 24.9 35.6 25.4
1 MPC3301639 38.1 35.6 38.1
3/4 MPX3301239 32.6 43.2 25.4
※25個単位の販売です。

カップリング・インサート

 サニタリー接続

サイズ(in)  弁無し型式
3/4 MPC44012T39M 24.9 35.6
1-1/2 MPC44024T39M 50.3 35.6
3/4 MPX44012T39M 24.9 43.5
1-1/2 MPX44024T39M 50.3 43.5
※25個単位の販売です。
