NS2 熱収縮ラバーグリップ
特殊ゴムを使用し、あらゆるグリップに使用できます		 収縮率1.8：1
623　446
特徴

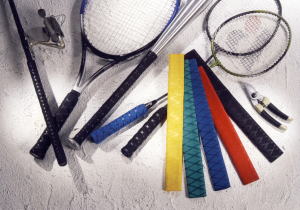

特殊ゴムを使用し、釣竿・バット・ビリヤードのキューなどの
グリップに使用できます。クロスラインの表面は汗をよく吸収し、
耐摩擦性に優れます。
また絶縁性能に優れているので電動工具のグリップ部や釣り竿の
落雷や感電事故の予防に効果があります。

製品仕様
使用温度範囲：-55〜110℃
収縮開始温度：70℃
完全収縮温度：110℃以上

標準色
黒のみ（その他の色はお問い合わせください）

※マーキング：無し

※在庫が切れ次第、完全受注生産品となります。
  最低ロット、納期等、詳細はお問い合わせ下さい。		 NS2 (熱収縮ラバーグリップ)
すべらーずグリップ（NPMG）相当となります。

型式 収縮前(mm) 収縮後(mm) 単長
(m/巻)		 在庫区分
内径 肉厚 内径 肉厚
NS2-20 20 0.40 11.2 0.85 1 ○(黒、赤、黄)
NS2-22 22 0.45 12.3 0.90 1 ×
NS2-25 25 0.50 13.9 1.00 1 ○
NS2-28 28 0.50 15.6 1.00 1 ×
NS2-30 30 0.55 16.7 1.10 1 ×
NS2-35 35 0.60 19.5 1.20 1 ×
NS2-40 40 0.65 22.3 1.30 1 ○
NS2-45 45 0.65 25.0 1.35 1 ○
NS2-50 50 0.65 27.8 1.40 1 ○

在庫区分
◎標準在庫品（バラ売り可）
○準在庫商品
△メーカー在庫品（納期２〜３週間程度)
×受注生産品（ロット、納期はお問い合わせ下さい）

※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も
　　 承りますのでお問い合わせ下さい。

 NS2 物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向収縮率 -5％〜5％ ASTM D2671 合格
引張強度 ≧10.3MPa ASTM D638 ≧10.3MPa
破断伸び ≧200% ASTM D638 ≧300％
耐電圧 ≧15kV/mm ASTM D2671 ≧15kV/mm
体積抵抗率 ≧1012Ω.cm ASTM D876 ≧1012Ω.cm
※上記の値や項目は、予告なく変更になる場合があります。



AIS（3X）／AIS（4X）
2層タイプポリオレフィン熱収縮チューブ)
チューブ内面に熱融解性の接着剤が付いており、防水性があります		 収縮率3：1
収縮率4：1
623　446

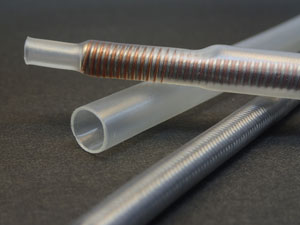

AIS(2層タイプポリオレフィン熱収縮チューブ) AIS（3x）-1/4
特徴
チューブの外層材は電子線架橋軟質難燃性ポリオレフィンです。
チューブの内面に熱融解性の接着剤が付いています。
加熱収縮後、外層は絶縁保護、内面の接着剤は防水保護・被覆物固定として、ケーブル・配線・コネクター等の保護に最適です。

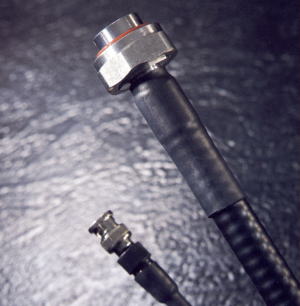

3:1と4:1のタイプがあるので段差の大きいコネクターとケーブルの接合部の保護に使用出来ます。
柔軟、高難燃性に優れる。
PVC、PE、アルミ等に良好な粘着力を持ちます。

製品仕様
使用温度範囲：-45〜110℃
収縮開始温度：80℃
完全収縮温度：110℃以上

認証規格（黒のみ）
UL/CSAに適合しております。
UL224 FileNo.E255532, 125℃ VW-1 600V

標準色
黒および透明の一部サイズ
（その他の色はお問い合わせ下さい）

※マーキング：あり（黒のみ、透明は無し）

ATUM 及び　SUMI-W3B2、W3F2 相当となります。

 規格表（3倍収縮タイプ）
型式 収縮前
(mm)		 収縮後
(mm)		 単長
(m)		 在庫区分
内径 肉厚 内径 肉厚 接着層肉厚
AIS(3X)-1/8(3.2mm) 3.2 0.45 1.0 1.00 0.45 200 ◎（黒のみ）
AIS(3X)-3/16(4.8mm) 4.8 0.45 1.6 1.00 0.50 100 ◎（黒のみ）
AIS(3X)-1/4(6.4mm) 6.4 0.50 2.0 1.00 0.50 100 ◎（黒のみ）
AIS(3X)-3/8(9.5mm) 9.5 0.50 3.0 1.40 0.60 50 ◎（黒のみ）
AIS(3X)-1/2(12.7mm) 12.7 0.65 4.0 1.70 0.76 1.22 ◎（黒のみ）
AIS(3X)-5/8(15.0mm) 15.0 0.65 5.0 1.90 0.76 1.22 ○（黒のみ）
AIS(3X)-3/4(19.1mm) 19.1 0.70 6.0 2.25 0.76 1.22 ◎（黒のみ）
AIS(3X)-1(25.4mm) 25.0 0.80 8.0 2.54 1.00 1.22 ◎（黒のみ）
AIS(3X)-1-1/2(38.1mm) 38.1 0.80 13.0 2.54 1.00 1.22 ◎（黒のみ）

規格表（4倍収縮タイプ）
型式 収縮前
(mm)		 収縮後
(mm)		 単長
(m)		 在庫区分
内径 肉厚 内径 肉厚 接着層肉厚
AIS(4X)-4/1 4.0 0.40 1.0 1.00 0.50 1.22 ◎（黒のみ）
AIS(4X)-8/2 8.0 0.45 2.0 1.00 0.50 1.22 ◎（黒のみ）
AIS(4X)-12/3 12.0 0.45 3.0 1.40 0.60 1.22 ◎（黒のみ）
AIS(4X)-16/4 16.0 0.55 4.0 1.78 0.76 1.22 ◎（黒のみ）
AIS(4X)-24/6 24.0 0.70 6.0 2.25 0.76 1.22 ◎（黒のみ）
AIS(4X)-32/8 32.0 0.70 8.0 2.54 1.00 1.22 ◎（黒のみ）
AIS(4X)-50/13 52.0 0.70 13.0 2.54 1.00 1.22 ○（黒のみ）

在庫区分
◎標準在庫品（バラ売り可）
○準在庫商品
△メーカー在庫品（納期２〜３週間程度)
×受注生産品（ロット、納期はお問い合わせ下さい）

※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。

※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も
　　 承りますのでお問い合わせ下さい。

※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目が
　　ある場合がございます。
　　(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい）
 AIS 物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向収縮率 -15％〜15％ ASTM D2671 合格
引張強度 ≧10.3MPa ASTM D 638 ≧12MPa
老化後引張強度(158℃、168hrs) 老化前の70％以上 ASTM D 638 ≧90％
破断伸び ≧200％ ASTM D 638 ≧400％
老化後破断伸び（158℃、168hrs） ≧100％ ASTM D 638 ≧300％
熱衝撃（250℃、4ｈｒｓ） 亀裂無し ASTM D 2671 合格
低温曲げ（-30℃、1hr） 亀裂無し ASTM D 2671 合格
耐電圧（2500V、60s） 破壊無し ASTM D 2671 合格
体積抵抗率 ≧1014Ω・cm ASTM D 876 ≧1014Ω・cm
難燃性 VW-1 UL224 合格
銅腐食性（158℃、168hrs） 腐食無し ASTM D 2671 合格
※上記の値や項目は、予告なく変更になる場合があります。

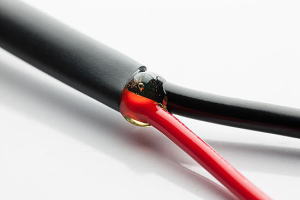

AIS-ES　高収縮２層半硬質ポリオレフィン熱収縮チューブ
自動車のハーネス保護に最適な防水型収縮チューブです		 収縮率4：1
623　446
特徴
チューブの内面に熱融解性の接着剤が付いているので
防水性を必要とする場所に最適です。
耐熱性・防水性に優れていますので自動車のハーネス保護に
最適です。
耐溶剤性にも優れたチューブです。

使用温度範囲
使用温度範囲：-55〜130℃
収縮開始温度：135℃
完全収縮温度：135℃以上

標準色
黒のみ

※マーキング：なし

　●AIS-ES 仕様変更のお知らせ
　　　　　　↓クリック
　仕様変更 AIS(3X)
SUMI-SA2 及び
ES2000 相当となります。

型式 収縮前(mm) 収縮後(mm) 単長
（ｍ／本）		  在庫区分
内径  内径
 肉厚
AIS-ES1 5.72 1.27 1.20 1.22 △
AIS-ES2 7.44 1.65 1.52 1.22 △
AIS-ES3 10.85 2.41 1.91 1.22 △
AIS-ES4 17.78 4.45 2.41 1.22 △


在庫区分
◎標準在庫品（バラ売り可）
○準在庫商品
△メーカー在庫品（納期２〜３週間程度)
×受注生産品（ロット、納期はお問い合わせ下さい）

※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますので
　　お問い合わせ下さい。
  AIS-ES 物性値     (参考値です。規格値ではありません。)
特性項目 基準 試験方法 特性値
縦方向伸び率 0％〜10％ ASTM D 2671 0〜10％
引張強度 ≧10.3MPa ASTM D 2671 ≧14MPa
老化後引張強度（158℃、168hrs） 残率70％以上 ASTM D 2671 ≧70％
破断伸び ≧200％ ASTM D 2671 ≧200％
老化後破断伸び（158℃、168hrs） ≧100％ ASTM D 2671 ≧100％
熱衝撃　(250℃、4hrs) 亀裂なし ASTM D 2671 合格
低温曲げ（-40℃、1hr） 亀裂なし ASTM D 2671 合格
耐電圧　（2500V、60s） 破壊なし ASTM D 2671 合格
体積抵抗率 ≧1014Ω.cm ASTM D 2671 ≧1014Ω.cm
銅腐食性　（158℃、168hrs） 腐食なし UL 224 合格
難燃性 30秒以内に自動消火 UL224 合格
※上記の値や項目は、予告なく変更になる場合があります。
