ナットの弱点水漏れを克服したものすごいナット
●このナットのスゴイ所は、普通のナットはネジ溝から水がもれてしまうが、アンダーホールナットは
ネジ溝がなくねじを入れるとねじがぴたりと密着して漏れなくなる所にあります。
秘密は原料に使われてる「エラストマー」
エストラマーはゴムのように軟らかく、プラスチックのように簡単に
加工の出来る画期的な素材です。
仕様用途も金属でないため、錆びて劣化することもなく、船や橋など水に関わる現場で活躍を期待されてます。
「ザ・ベストハウス123」の「ものすごいナット」で紹介された商品です。
番組詳細ページはこちら

http://wwwz.fujitv.co.jp/123/oa.html

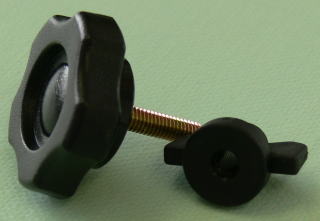

アンダーホールナット 381
アンダーホールナット
■特長
締結が簡単。(ねじっても、押してもOK
軽量である。
弛まない。
防水性・防塵性抜群。
電位間腐蝕が生じない。
オーバートルク管理が不要。
絶縁効果。
標準ナットの脱落防止及び弛み防止効果抜群。
その他。
■仕様用途
自動車関連。 電設関連。
農機具関連。 電動工具関連。
建築関連。 舶用関連。
重電・弱電関連。
(アンテナ[BS等含む]・太陽電池・LED関連)
自動工作機械関連。
その他。

アンダーホールナット
アンダーホールナット

(U.H.N.)の機械的性質
サイズ 締込トルク値
(kgf-cm)
空転トルク値
(kgf-cm)
圧入力値
(kg)
圧力値
(kg/cm)
M5・・・・S(ソフト)
0.5 5.0 11.0 0.025UP(OK)

0.5 5.0 10.0 0.025UP(OK)

0.5 4.0 11.0 0.025UP(OK)
M5・・・・R(レギュラー)
2.0 7.0 20.0 0.025UP(OK)

2.0 8.0 21.0 0.025UP(OK)

2.0 8.0 20.0 0.025UP(OK)
M6・・・・S(ソフト)
2.0 7.0 20.0 0.025UP(OK)

2.0 7.0 20.0 0.025UP(OK)

2.0 7.0 20.0 0.025UP(OK)
M5・・・・R(レギュラー)
10.0 15.0 30.0 0.025UP(OK)

9.0 15.0 30.0 0.025UP(OK)

10.0 14.0 31.0 0.025UP(OK)
(U.H.N.)の耐薬品性
薬品種類 室温23℃ 7日間浸漬後の結果
ASTM 1. 2. 3 号油 安定 (体積変化率0〜3%)
ディーゼル油 安定 (体積変化率0〜3%)
苛性ソーダー10%水溶液 安定 (体積変化率0〜3%)
硫酸・塩酸 3N 安定 (体積変化率0〜3%)
オゾン 安定 (体積変化率0〜3%)
食塩水 安定 (体積変化率0〜3%)

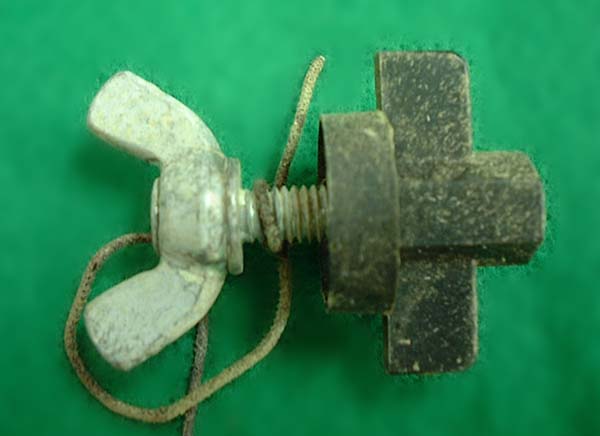

海水に3週間浸漬状態

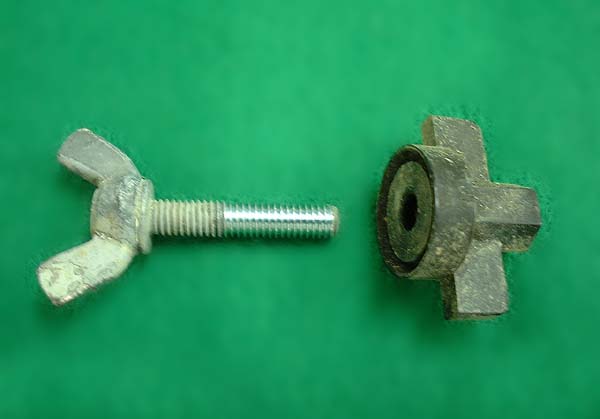

蝶ボルト部白錆び発生 U.H.N.取外し後、蝶ボルトの錆び状態
(U.H.N.部錆び発生無し)

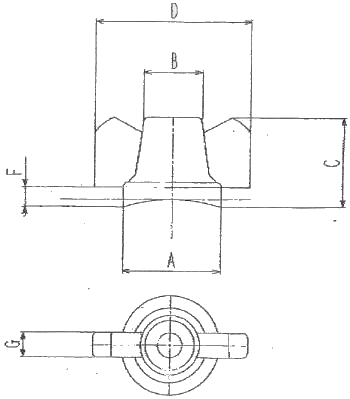

サイズ表(下図参照)
品番 A B C D G
381-001-M3 M3 φ12 φ7 11 19 2.5
381-002-M4 M4 φ12 φ7 11 19 2.5
381-003-M5 M5 φ16 φ10 14 25 3.5
381-004-M6 M6 φ20 φ12 18 32 4.5
381-005-M8 M8 φ25 φ17 22 41 6.0
S(ソフト)タイプ-低荷重圧入タイプ
R(レギュラー)タイプ-1般荷重圧入タイプ
