RPL（PTFE)チューブ 026
RPLチューブはPTFEチューブにラセン状の溝をつけたものです。極めて柔軟性に富み、曲げ半径が小さく、
低摩擦性、非粘着性に優れています。流体の圧力損失が少なく、チューブ内壁への流体付着が起こりにくいチューブです。
■特徴：
●屈折疲労に強いです
■仕様
●材質：PTFE
●最高使用温度：150℃（参考）
■種類
用途に合わせて、端部の寸法は内径基準（Ⅰ）と外径基準（Ｏ）の2種類があります。
●内径基準チューブパイプ（Ⅰ）
チューブ内側にパイプなどを使用してジョイントする場合にご使用下さい。
ガラス、金属、樹脂パイプのいずれにもジョイント出来ます。
●外径基準チューブパイプ（Ｏ）
チューブ継手などを使用する場合にご使用ください。端部の形状は、用途に合わせて3種類の構造をご用意しています。フッ素樹脂製チューブ継手を使用する際は、ＢまたはＣタイプをご使用下さい
◇型式表記
寸法表　内径基準チューブ　（Ⅰ）
呼び径 端部
内径		 ラセン
外径		 常温破壊
圧力		 最小曲げ
半径		 最大製作
可能長さ
mm mm Mpa mm （ｍ）
6A (Ⅰ) 6 8.5 1.8 6 3.0
8A (Ⅰ) 8 10.5 1.4 7
10A (Ⅰ) 10 13 1.0 10
12A (Ⅰ) 12 16 0.9 15
15A (Ⅰ) 16 17.5 0.8 25
1/4B (Ⅰ) 6.4 8.5 1.8 6
3/8B (Ⅰ) 9.5 13 1.0 10
1/2B (Ⅰ) 12.7 16 0.9 15

寸法表　外径基準チューブ　（Ｏ）
呼び径 端部
外径		 ラセン
外径		 常温破壊
圧力		 最小曲げ
半径		 最大製作
可能長さ
mm mm Mpa mm （ｍ）
6A （Ｏ） 6 8.5 1.8 6 3.0
8A （Ｏ） 8 9.5 1.6 7
10A （Ｏ） 10 12 1.3 9
12A （Ｏ） 12 14.5 1.0 10
1/4B （Ｏ） 6.4 8.5 1.8 6
3/8B （Ｏ） 9.5 12 1.3 9
1/2B （Ｏ） 12.7 14.5 1.0 10

※１15Aは端部形状Aタイプを標準とします。それ以外のタイプについてはご相談ください。
※上記寸法は標準値を示しています。なお、長さ3m以上については、別途ご相談ください。
※上記数値は実測値であり規格値ではありません。
※１本単位販売


 ■型式表記方法
RPL-（呼び径）-（長さ）　
※呼び径のアルファベットは上記の継手タイプを表します
例：内径基準チューブの呼径6Ａタイプで長さ3ｍの場合
　ＲＰＬ-6Ａ（Ⅰ）-3

軟質フッ素樹脂SF（THV）チューブ  026
特長：
●酸、アルカリに対して耐性がある。
●柔らかく、柔軟性がある。
●屈曲繰り返し性に優れている。
●透明性が高い。
●最高使用温度（参考）：50℃
●最高使用圧力：下記破壊圧力X1/3～1/5（安全率を考慮）
    でのご使用を推奨します。
●耐薬品性：酸、アルカリ・・・可、有機溶剤・・・不可。

※薬品に対する耐性については、当社までお問い合わせ下さい。
※食品・飲料水用としては使用できません。

コード 内径 外径 寸法公差 常用破壊圧力
※1		 最小曲げ半径
※1		 定尺
mm mm 外径
(mm)		 肉厚
(mm)		 MPa mm m
026-T/＃9003-SF(4ｘ6) 4 6 ±0.15 ±0.1 1.96 25 10
026-T/＃9003-SF(6ｘ8) 6 8 ±0.15 ±0.1 1.77 35 10
026-T/＃9003-SF(8ｘ10) 8 10 ±0.15 ±0.1 1.47 55 10
026-T/＃9003-SF(10ｘ12) 10 12 ±0.15 ±0.1 0.98 80 10
※1.各数値は実測値であり規格値ではありません。
  定尺販売のみです。
■フッ素樹脂（PTFE)フレキシブルチューブ 244
特徴：
●フッ素樹脂（PTFE)のフレキシブルチューブです。
●柔軟性に優れています。
●必要な長さで両端を加熱するとフラットにすることができ、便利です。
（加熱温度380℃以上で2～3分が目安です。）
●長さ：1ｍ～（ご希望の長さをご指定下さい）
コード サイズ 加熱後内径
内径mm 外径mm 内径mm 外径mm
244-1135-01 4 7 4 5
244-1135-02 5 8.5 5 6
244-1135-03 7 11 7 8
244-1135-04 9 13 9 10
244-1135-05 11 16.5 11 12

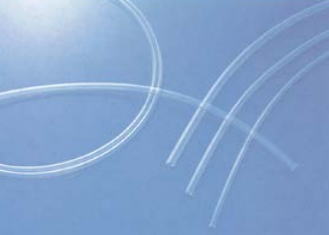

フッ素樹脂 BTチューブ 106
特徴：
●曲げ半径が小さく、鋭角に曲げても折れたり、つぶれたりしません
●内部流体の有無が確認できます。
●液体を汚染しません。
●ほとんどの化学薬品に耐えられます。
●-24℃～260℃まで使用できます。
●非粘着性に優れ、洗浄が容易です。
●定尺：コード02-041～は10ｍ品（他20ｍ、30ｍもあります）
コード 内径（mm） 外径（mm） 最小曲げ半径（mm） 使用保証圧力（MPa）
常温破壊圧力
02-041-01 2 4 10 11.8
02-041-02 3 6 10 11.8
02-041-03 5 8 25 7.4
02-041-04 7 10 40 5.0
02-041-05 9 12 55 3.9
02-041-06 1.59 3.17 5 11.7
02-041-07 3.17 6.35 10 9.8
02-041-08 6.35 9.52 30 6.0
02-041-09 9.52 12.7 55 4.0

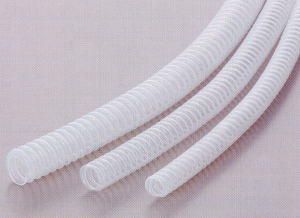

PTFE蛇腹形状フレキシブルチューブ  203
■特長：
●フッ素樹脂、PTFE製の蛇腹形状フレキシブルチューブです。
●フッ素樹脂の非常に優れた耐薬品性、優れた潤滑性、優れた絶縁体特性を持ちます
●蛇腹形状の為、非常に柔軟性に富み、曲げ半径が小さいチューブです
●化学的に不活性な為、液体を汚染しません。
●MIL規格適合品です。		 PTFE蛇腹形状フレキシブルチューブ
ZCT　TSタイプ（柔軟タイプ）
型式 最大内径 最小内径 最大外径 最大肉厚 最小曲げ半径 巻長さ
㎜ ㎜ ㎜ ㎜ ㎜ m
ZCT TS-012 4.78 4.60 8.13 0.58 12.70 20
ZCT TS-018 7.14 6.93 10.52 0.69 19.05 15
ZCT TS-020 7.92 7.70 11.43 0.69 22.23 15
ZCT TS-024 9.53 9.25 13.46 0.74 25.40 15
ZCT TS-028 11.10 10.80 14.99 0.74 31.75 15
ZCT TS-032 12.70 12.32 16.76 0.74 38.10 15
ZCT TS-040 15.88 15.44 19.81 0.89 44.45 10
ZCT TS-048 19.05 18.54 24.77 0.89 47.63 10
ZCT TS-056 22.23 21.59 27.94 0.89 57.15 5
ZCT TS-064 25.40 24.77 32.00 0.89 63.50 5
ZCT TS-072 28.58 28.07 35.31 0.89 69.85 5
ZCT TS-080 31.75 30.73 39.09 0.89 76.20 5
ZCT TS-096 38.10 36.58 46.99 1.02 95.25 5
ZCT TS-079 44.45 42.93 53.34 1.14 107.95 -
特注サイズ及び設定承ります。お問い合わせ下さい。
※ZCT　TSタイプ（柔軟タイプ）はFEP及びETFEでも製作可能です。
※取り消し線の製品は現在、生産中止となっております。（2017年9月1日）

ZCT　TEタイプ（超柔軟タイプ）
型式 最大内径 最小内径 最大外径 最大肉厚 最小曲げ半径 巻長さ
㎜ ㎜ ㎜ ㎜ ㎜ m
ZCT TE-012 4.78 4.60 8.13 0.58 7.95 20
ZCT TE-018 7.14 6.93 10.52 0.69 11.13 15
ZCT TE-020 7.92 7.77 11.43 0.69 11.13 15
ZCT TE-024 9.53 9.25 13.46 0.74 12.70 15
ZCT TE-028 11.10 10.85 14.99 0.74 12.70 10
ZCT TE-032 12.70 12.32 16.76 0.74 19.05 10
ZCT TE-040 15.88 15.44 19.81 0.89 19.05 10
ZCT TE-048 19.05 18.54 24.77 0.89 23.83 5
ZCT TE-056 22.23 21.84 27.94 0.89 23.83 5
ZCT TE-064 25.40 24.77 32.00 0.89 28.58 5
ZCT TE-072 28.58 28.07 35.31 0.89 28.58 5
ZCT TE-080 31.75 30.73 39.09 0.89 31.75 5
特注サイズ及び設定承ります。お問い合わせ下さい。
※ZCT　TEタイプ（超柔軟タイプ）はPTFE及びEFP及びETFEでも製作可能です。
   PFAは上記のサイズから選べます。

※zeus製
