P.293
| カテゴリ-14目次に戻る | HOMEへ |
ニッコーマークバンド |
|
013/029/164 |
|
| 特長 ●信頼性の高い恒久性マーカであるとともに、特殊インクにより鮮明な文字を表示しています。 ●特殊工具を使用することにより簡単に装着できます。 ●電力などの安定した高品質要求分野に最適です。 ●カラーバンドの色は赤・青・緑・黒・白の6種類でノーマークです。(VS、S、N) 材質：66ナイロン 標準色：白色 難燃性：UL94V-2 |
 |

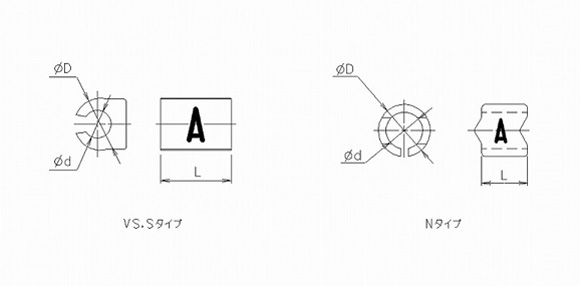

VSタイプ、Sタイプ、Nタイプ
寸法仕様
| 型式 | 寸法 (mm) |
電線外径 サイズ (mm) |
参考電線 サイズ Sq(mm2) |
挿入棒色 | マーク種別 | 包装単位 | ||
| L | ｄ （内径） |
D （外径） |
||||||
| VS-1 | 2.5 | 0.9 | 1.7 | 0.95〜1.3 | - | ダークレッド | 数字(0〜9) 文字(A〜Z) 特殊記号(+、-) カラーバンド (数字・文字無し) |
300個/袋 （10本） |
| VS-2 | 2.3 | 1.3 | 2.1 | 1.35〜1.85 | - | グレー | ||
| S-1 | 3.0 | 1.8 | 2.8 | 1.9〜2.2 | 0.5 | スカイブルー | ||
| N-0 | 2.4 | 3.4 | 2.5〜2.8 | 0.75〜0.9 | グリーン | |||
| N-1 | 2.7 | 3.9 | 2.8〜3.4 | 0.9〜1.25 | レッド | |||
| N-2 | 2.9 | 4.6 | 3.4〜4.6 | 2.0〜3.5 | ブルー | |||
| N-2.5※ | 3.7 | 5.1 | 3.9〜4.5 | 3.3 | ブラウン | |||
| N-3 | 4.4 | 5.8 | 4.6〜5.9 | 5.5 | イエロー | |||
※N-2.5はUL電線、AWG#12,サイズ用特殊品です。
注：カラーバンドの識別は赤・黄・青・緑・黒・白の6種類でノーマークです。

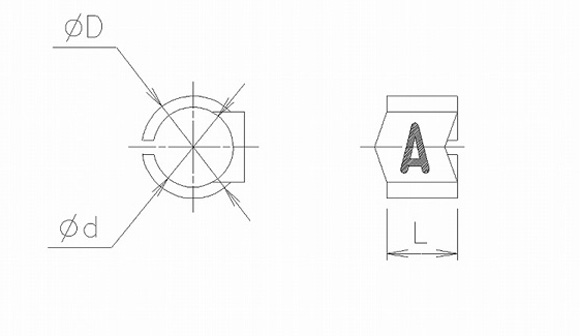

Lタイプ
|
|
 |
 |
寸法仕様
| 型式 | 寸法 (mm) |
電線外径 サイズ (mm) |
参考電線 サイズ Sq(mm2) |
マーク種別 | 包装単位 | ||
| L | ｄ （内径） |
D （外径） |
|||||
| L-1 | 5.0 | 5.7 | 7.3 | 6.0〜7.6 | 8.0〜14.0 | 数字(0〜9) 文字(A〜Z) 特殊記号(+、-) |
50個/袋 |
| L-3 | 6.0 | 8.8 | 10.6 | 9.2〜10.5 | 22.0〜30.0 | ||
| L-5 | 7.0 | 11.0 | 13.0 | 11.5〜13.0 | 38.0〜50.0 | ||
| L-7 | 8.0 | 15.0 | 17.2 | 15.5〜17.0 | 80.0〜100.0 | ||
