スミチューブW3B2(SAE-AMS/UL/CSA規格品 段差の大きい被覆物体の防水加工に効果的な接着剤付き難燃熱収縮チューブ)
スミチューブW3B2(4x)(UL規格品 段差の大きい被覆物体の防水加工に効果的な接着剤付き難燃熱収縮チューブ) 146/225

基本特性

(1) 材質

外層:電子線架橋軟質難燃性ポリオレフィン樹脂
内層:熱溶融性接着剤

(2) 収縮温度

110℃以上

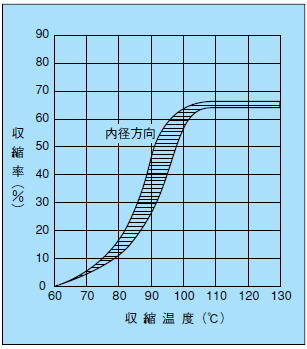

(3) 収縮率



内径収縮率 W3B2 60%以上
        W3B2(4X) 75%以上

長さ変化率 -15%以上

(4) 連続使用可能温度

-55〜125℃
(SAEーAMS-DTL-23053規格品 :-55〜110℃)
●特長
(1)UL/SAE-AMS規格品(W3B2はCSA規格品)
(2)金属、ポリオレフィン、PVCに対し接着性を有し、防水加工が可能
(3)段差の大きい被覆物体の防水に効果的
(4)難燃(塩素系難燃剤、特定臭気系難燃剤(PBDE, PBB)不使用)
(5)柔軟
(6)接着剤の厚みが,スミチューブO2B2より厚肉
●適用規格
・UL224 認定ファイルNo,E75077カタログNo.SUMITUBE WBW3B2又は891、SUMITUBE W3B2(4X)
温度定格125℃ 電圧定格600V
・CSA C22.2 No.198.1(W3B2のみ)  認定ファイルNo,LR33298
温度定格125℃  電圧定格 600V
・SAE-AMS-DTL-23053/4 Class 3
※一部のサイズについては、SAE-AMS-DTL-23053規格に適合していません。
●用途
1,段差の大きい電子部品の防水
2,電線分岐部の処理
3,電線接続部の絶縁保護
※使用条件に合わせて防水特性等を確認の上、ご使用ください。
●サイズ・型式表へ
ミリサイズ
スミチューブW3B2
スミチューブW3B2 仕様
●色
寸法表(W3B2・インチサイズ)
コード 伸縮前サイズ(mm) 収縮後サイズ(mm) 単長※3
(m)
内径
(最小値)
肉厚 ※1
(参考値)
内径
(最大値)
肉厚※1
(参考値)
内層肉厚
(参考値)
SUMI-W3B2-1/8 ※2 3.20 0.35 0.60 0.95 0.35 1.22
SUMI-W3B2-3/16 4.80 0.45 1.50 1.10 0.60 1.22
SUMI-W3B2-1/4 ※2 6.4 0.45 2.00 1.20 0.65 1.22
SUMI-W3B2-3/8 9.5 0.50 3.00 1.30 0.65 1.22
SUMI-W3B2-1/2 ※2 12.7 0.55 4.00 1.40 0.75 1.22
SUMI-W3B2-3/4 19.1 0.65 8.00 1.60 0.80 1.22
SUMI-W3B2-1 25.4 0.75 10.2 1.90 0.80 1.22
寸法表(W3B2・ミリサイズ)
SUMI-W3B2-19/6 19.00 0.60 6.00 1.80 0.70 1.22
SUMI-W3B2-24/8 ※2 24.00 0.90 8.00 2.50 1.00 1.22
SUMI-W3B2-40/13 ※2 40.00 0.90 13.00 2.50 1.00 1.22
寸法表(W3B2・(4X))
SUMI-W3B2(4X)-4/1 4.00 0.40 1.00 1.00 0.50 1.22
SUMI-W3B2(4X)-8/2 8.00 0.45 2.00 1.20 0.50 1.22
SUMI-W3B2(4X)-12/3 12.00 0.50 3.00 1.40 0.60 1.22
SUMI-W3B2(4X)-16/4 16.00 0.60 4.00 1.80 0.80 1.22
SUMI-W3B2(4X)-24/6 24.00 0.70 6.00 2.20 0.80 1.22
SUMI-W3B2(4X)-32/8 32.00 0.70 8.00 2.50 1.00 1.22
※1 は内層肉厚を含む
※2 SAE-AMS-DTL-23053規格適合サイズです。
※3 の最小注文数量につきましてはお問い合わせください
※このホームページ中のデータは、製品単体の代表値であり、特長等についても一般的な物性を記載したもので、個々の用途の安全性を保証するものではありません。従って、ご使用に際しましては、安全性につき、必ず、お客様ご自身で適合性評価を実施して頂く必要があります。また、ご使用に当たり、仮に、偶発的又は間接的な損害が生じた場合であっても、弊社は、いかなる責任も負いかねますので、何卒ご了解下さいます様お願い致します。
