配管洗浄用ホース(水圧で配管を洗浄するホースです。) 371
配管洗浄用高圧樹脂ホース、高圧洗浄用ゴムホース、土木工事用高圧ゴムホース、軽量高圧洗浄用ゴムホース、下水管洗浄用軽量樹脂ホースなど、様々な現場で活用していただける、配管洗浄ホースをご案内です。
先端ノズルにロケットタイプとスズランピンタイプがあり、特にスズランピンタイプは水圧をかけると、先端のコマが回転しながら配管を進む為、複雑な配管洗浄に適しています。

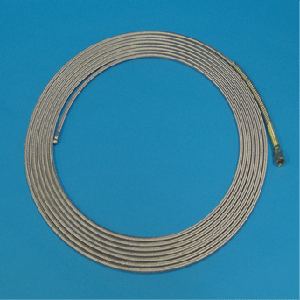

配管洗浄ホース 配管洗浄ホース
配管洗浄ホース
●スズランピンノズル
(スズラン)
●ロケットノズル


■先端ノズル構造

ノズル構造は主に下記の2種類となります。
お問い合わせ方法
先端ノズル型式とホース型式&長さ、取り付け金具(ネジサイズ、材質)をご指示下さい。
取り付け金具根本に保護スプリングご依頼の際は下記の型式に加え、その旨を明記下さい。

A:先端ノズルがカシメタイプの場合
例:2-08PS08-6 +SKW-2x30m +R1/4(SUS)保護スプリング付き
@先端ノズル型式
(SUS304)
Bホース型式x長さ C下記、選定表より
金具をお選びください。
ホース根本部分に
ホース保護の為の
スプリングの有無を
指定します。

B:先端ノズルがねじ込み式の場合
例:2-12FS10-5 2-G1/8 +SKW-2x30m +R1/4(SUS)保護スプリング付き
@先端ノズル型式
(SUS304)
A先端
ノズル型式(SUS304)
Bホース
型式x長さ
C下記、選定表より
金具をお選びください。
ホース根本部分に
ホース保護の為の
スプリングの
有無を指定します。

☆各部品の選定は下記よりお願いします。

@先端ノズル型式(ねじ込みタイプは、脱着が出来ます。)SUS製
・スズランピンタイプ
(180°回転)カシメタイプ:

水圧がかかると1つ1つのコマが180°回転しながら進む為、複雑な管洗浄に適します。
(コマから水は噴射されません)
・スズランピンタイプ
(180°回転)ねじ込みタイプ:
脱着可能です。水圧がかかると1つ1つのコマが180°回転しながら進む為
複雑な管洗浄に適します。(コマから水は噴射されません)
・スズランタイプ
(360°回転)カシメタイプ:
水圧がかかると1つ1つのコマが360°回転しながら進む為、複雑な管洗浄に適します。
(コマから水は噴射されません)
・スズランタイプ
(360°回転)ねじ込みタイプ:
脱着可能です。水圧がかかると1つ1つのコマが360°回転しながら進む為、
複雑な管洗浄に適します(コマから水は噴射されません)
・スズランピンクロス カシメタイプ、コマの固定ピンの位置をジグザグに打ち、固定してありますので、
水圧がかかりますと進行方向に対してコマはジグザグに180°回転する様なイメージで進みます。(ランダム回転)(コマから水は噴射されません)
・ロケットノズル
加締(カシメ)タイプ:
ストレート管等、構造が単純な管洗浄に適します。経済的です。
・ロケットノズル
ねじ込みタイプ:
脱着可能です。ストレート管等、単純な管洗浄に適します。経済的です。

Aショート金具型式/*ねじ込み式のノズルをご利用の際は必ず必要です。SUS製
・ノズルの脱着を可能にする金具です。(ホース側とはカシメで接続)
*ホース呼称サイズ2、ネジがG1/8の場合
例:2-G1/8
配管洗浄ホース

Bホース型式
・SKW ポリエステルチューブにステンレスワイヤーで均一に編み上げているホースです。柔軟性に優れます。
・SKF ポリエステルチューブにステンレスワイヤーで編み上げ、外装ブレードに耐摩耗性に優れたナイロン糸
で編み上げたホースです。塩ビコーティング管の洗浄に適しています。
・SKN 長尺使用時の折れを防ぐ耐キンク製に優れております。カバーの耐摩擦性を強化し、カバーと
ブレードの接着を強固にしてあります。
・SKU アラミド繊維にて補強してありますので耐久性があり軽量で特に柔軟性に優れたホースです。
カバーは耐摩耗性に優れたポリウレタンを使用しております。カバーとブレードの接着も強固に
なっており、長期間ご利用頂けます。

C取り付け金具型式+保護スプリング有無
下記の選定表より、お選びいただいたホースに基づき、
金具をお選びください。
特に指定が無ければ、ホースとの接続はカシメで接続します。
*保護スプリング付きの場合はその旨をお伝え下さい。
例:R1/4オス(鉄) 保護スプリング付き



配管洗浄ホース 配管洗浄ホース
■R1/4オス(鉄) ユニオン式 保護スプリング付き ■R1/4オス(鉄) 固定式
配管洗浄ホース 配管洗浄ホース
■G1/4メス(鉄) ユニオン式 ■G1/4メス(鉄) ユニオン式
選定頂いたホース *左記、選定頂いたホースに基づき下記3〜4種類の金具がお選び頂けます。
*SUS製金具は受注生産での製作対応となります。
金具No.1
(鉄製)
金具No.1
(SUS製)
受注生産
金具No.5
(鉄製)
金具No.5
(SUS製)
受注生産
固定式*1 ユニオン袋ナット式*1
SKW-2 R1/4オス(鉄) - G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKW-3 R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKW-4 R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKW-3M R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKW-4M R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKW-2H R1/4オス(鉄) - G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKW-3H R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKW-4H R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKF-2 R1/4オス(鉄) - G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKF-3 R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKF-4 R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKU-3 R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKN-2 R1/4オス(鉄) - G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKN-3 R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKN-4 R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKN-6 R3/8オス(鉄) - G3/8ユニオンメス(鉄) -
SKN-4H R1/4オス(鉄) R1/4オス(SUS) G1/4ユニオンメス(鉄) G1/4ユニオンメス(SUS)
SKN-6H R3/8オス(鉄) - G3/8ユニオンメス(鉄) -
SKN-8H R1/4オス(鉄) - G1/4ユニオンメス(鉄) -

*1 主に固定式は相手側は簡単にねじ込める継ぎ手やカプラーの場合に、ユニオン袋ナット
は相手側が機器の場合に使用される事が一般的です。(ネジ種類、サイズやオスメスの勘合の確認は必要です。)
