シルバーダクト RDシリーズ(UL規格認定品・ROHS指令適合) 775
■特長
・シルバーダクトはUL規格認定品 UL94V-0 No.E 206353
優秀な成形技術により耐熱、耐水性、機械的強度に優れ、経年変化がありません。
・シルバーダクトは経済的
比類のない材質と成型技術から無駄を省き大幅に低廉な価格です。
・取付が簡単(実用新案登録第1263767号)
取付面にピッチ50mm又は100mmで取付穴を設けていますが任意の箇所に取付穴をあけたい場合は、取付面中心に二条のセンターライン(ドリルの案内溝)が設けてありますので、容易に穴があけられます。


■イエローカード

※RoHs対応に関して詳しくはお問い合わせ下さい。

■標準仕様

型式(フタ付です) W H 全長(mm) 電線収容本数 梱包
RD-23-I・C・N 18 25 L=2000 IV2SQ  20本 50
RD-24-I・L・C・N 25 40 IV2SQ  40本 30
RD-33-I.・N 30 30 IV2SQ  35本
RD-34-I・L・C・N 30 40  IV2SQ  50本
RD-44-I・L・C・N 40 IV2SQ  60本
RD-64-I・L・C・N 60 IV2SQ  100本 24
RD-26-I・L・C・N 25 60 IV2SQ  70本 30
RD-36-I・L・C・N 30 IV2SQ  80本
RD-46-I・L・C・N 40 IV2SQ  100本
RD-56-I・L・C・N 50 IV2SQ  130本 24
RD-66-I・L・C・N 60 IV2SQ  160本
RD-76-I・L・C・N 70 IV2SQ  180本 18
RD-86-I・L・C・N 80 IV2SQ  200本
RD-106-I・L・C・N 100 IV2SQ  240本
RD-28-I・L・N 30 80 IV2SQ   90本 30
RD-38-I・L・C・N IV2SQ  100本
RD-48-I・L・C・N 40 IV2SQ  140本 20
RD-58-I・L・C・N 50 IV2SQ  170本 16
RD-68-I・L・C・N 60 IV2SQ  190本 16
RD-88-I・L・C・N 80 IV2SQ  260本 12
RD-108-I・L・C・N 100 IV2SQ  330本 12
RD-210-I・L・N 25 100 IV2SQ  100本 24
RD-310-I・L・N 30 IV2SQ  120本 24
RD-410-I・L・C・N 40 IV2SQ  180本 20
RD-610-I・L・C・N 60 IV2SQ  240本 16
RD-810-I・L・C・N 80 IV2SQ  330本 12
RD-100-I・L・C・N 100 IV2SQ  420本
RD-1015-I・N 100 150 L=2000 IV2SQ  630本 6
RD-1510-I・N 150 100 L=2000 IV2SQ  630本 6
■側面孔形状
Iタイプ Lタイプ Cタイプ
※Nタイプ:側面孔(配線導出孔)及び取付孔なし。

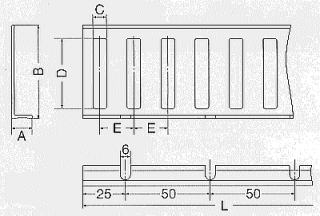

■標準寸法
Iタイプ
型式\寸法 A B C D E F
RD-23 25 12 4 20 20 8
RD-33 30  13
RD-24 40 22
RD-34
RD-44
RD-64
RD-26 60 40 6
RD-36
RD-46
RD-56
RD-66
RD-76
RD-86
RD-106
RD-28  80 60
RD-38 80 60
RD-48
RD-68
RD-88
RD-108
RD-310 100 75 8 10
RD-410
RD-610
RD-810
RD-100
RD-1015 150 122 10
Lタイプ
型式\寸法 A B C D E F
RD-24 40 22 4 23 23 15
RD-34
RD-44
RD-64
RD-26 60 40 5
RD-36
RD-46
RD-56
RD-66
RD-76
RD-86
RD-106
RD-28  80  58  6  25  25  16
RD-38
RD-48
RD-68
RD-88
RD-108
RD-310 100 75 8
RD-410
RD-610
RD-810
RD-100
Cタイプ
型式\寸法 A B C D E F
RD-23 25 8 5 26 26 15
RD-24 40 15 10 20 20 8
RD-34
RD-44
RD-64
RD-26 60 33 12
RD-36
RD-46
RD-56
RD-66
RD-76
RD-86
RD-106 31
RD-38 80 50 14 10
RD-48
RD-68
RD-88
RD-108
RD-410 100 66 18
RD-610
RD-810
RD-100
■ダクトカバー ■取付孔寸法図
型式 適合ダクト
RD-20 RD-23
RD-25 RD-24・26
RD-30 RD-34・36・38・310
RD-40 RD-44・46・48・410
RD-50 RD-56・RD-58
RD-60 RD-64・66・68・610
RD-70 RD-76
RD-80 RD-86・88・810
RD-100 RD-106・108・100・1015
RD-150 RD-1510
RD-23 RD-24〜610
RD-86・88・810 RD-106・108・100・1015
■セパレーター
型式 A B C D E L 梱包本数
SSB-60 12 56 8 42 20 1000 30本
SSB-80 15 75 8 60 20 1000 30本
SSB-100 15 95 10 75 20 1000 30本
■シルバーダクトの物性
試験項目 標準品質 試験方法
抗張力(kg/cu) 435 JISK-6745
シャルピー衝撃強さ(kg/cu) 5.6 JISK-7111
硬度(Rスケール) 113 JISK-7202
体積固有抵抗(Ωcm) >1015 JISK-6723
試験項目 標準品質 試験方法
耐電圧(KV/mm) 22 JISK-6911
耐燃性 自己消化性 UL94V-0
柔軟温度(℃) 74 JISK-6745
使用限界温度(℃) 60 -
