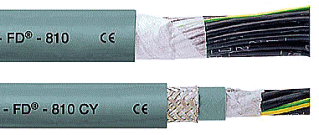

オイルフレックス−クラシックFD-810
オイルフレックス−クラシック FD-810 CY

新世代のハイフレキシブルケーブル
パワーチェーン対応
小さな曲げ半径
アプリケーション オイルフレックス-クラシック-FD-810および-810CYは、計測、センシング、制御回路のみならず、動力回路にも使用可能なフレキシブルケーブルです。ケーブル曲げ半径はケーブル外径の7.5倍と非常に小さな値となっており、各種自動機器、自動生産ライン、ロボットの内部、外部を問わず優れた機能を発揮します。とりわけ、工作機械、搬送機械などで、湿潤な環境において使用され、恒常的な動作を行う機器類に最適です。湿度の高低に関係なく、湿潤、乾燥環境でのパワーチェーン、可搬機器類に適していますが、屋外での使用には適していません。オイルフレックス-クラシック-FD-810CYは、銅編組シールドタイプですので、EMC対策用として使用されます。
特長 オイルフレックス-クラシック-FD-810は、定評あるラップケーブル、オイルフレックス-FD-800、オイルフレックス-FD-850シリーズの開発ノウハウをもとに改良を加えた製品です。高品質の特殊仕様PVCをアウターシース、インナーシースに採用し、ケーブル仕上がり外径をより小さなものとしましたので、パワーチェーンへのマウント時のスペースファクタが大幅に改善されます。また、非常に小さなケーブル曲げ半径を実現しました。オイルフレックス-クラシック-FD-810は、パワーチェーンによる500万回の反復曲げ動作を想定して設計されています。定格電圧は、全て300V/500Vに統一されましたので、メンテナンス用スペアパーツのストック軽減に貢献します。1タイプで従来の4種類の製品バリエーションに適合します。オイルフレックス-クラシック-FD-810CYは、高遮蔽率の銅ブレードを使用したシールドケーブルです。シールド部は、30MHzにおいて最大250Ω/kmの伝送インピーダンスを有しています。
ケーブル構成 オイルフレックス-クラシック-FD-810(型式表へ)
導体はVDE 0295 Cl.6/IEC 228 Cl.6に準拠した細裸銅線を素線とした超細撚線、特殊仕様PVCをベースとした絶縁体、線心は黒地に白のナンバリング、緑/黄色の保護接地線(Gタイプ、×タイプは緑/黄線無し)、ショートスパンツイスト構造、繊維巻き込み、特殊仕様PVCをベースとしたシース、シース色はシルバーグレー(RAL 7001)、難燃性(IEC 332.1)。
オイルフレックス-クラシック-FD-810CY(型式表へ)
ケーブル内部構成は、オイルフレックス-クラシック-FD-810に同じ。ショートスパンツイスト構造の線心の上に特殊仕様PVCをベースとしたインナーシース、錫メッキ銅編組シールド、繊維ラッピング、特殊仕様PVCをベースとしたアウターシース、シース色はシルバーグレー(RAL 7001)、難燃性(IEC 332.1)。
備考 オイルフレックス-クラシック-FD-810シリーズは従来のオイルフレックス-FD-800/03および800/05と互換です。オイルフレックス-クラシック-FD-810CYは、従来のオイルフレックス-FD-800CY/03、800CY/05およびオイルフレックス-FD-850CY/03、850CY/05と互換です。ポリウレタンシースタイプにつきましては、オイルフレックス-クラシック-FD-810Pがございます。。紫外線環境、寒冷環境対応タイプ、ハロゲンフリータイプにつきましては、オイルフレックス-855P、855CPがございます。微生物による分解特性の優れたナチュラルオイル、エコオイル、潤滑油などをお使いになる環境での使用の際は、
オイルフレックス-FD-ネイチャー、サーボモータ用フレキシブルケーブルおよび高い定格電圧が必要な場合は、のオイルフレックス-サーボ-FDがございます。フレキシブルケーブルをご選定される際には、お問い合わせください。製品はEEC指令73/23(低電圧指令)CE適合です。オイルフレックス-FDシリーズのケーブルをパワーチェーンにマウントしてお使いになる場合、詳細カタログについては弊社へお問い合わせ下さい。
テクニカルデータ
最小曲げ半径:
屈曲時:
オイルフレックス-クラシック-FD-810:7.5xケーブル外径
オイルフレックス-クラシック-FD-810CY:7.5xケーブル外径
素線構成:
細撚線、VDE 0295 クラス6 / IEC 228 Cl.6
保護導体:
G=緑/黄
X=無し
使用温度範囲
屈曲時:-10℃〜+70℃
試験電圧:
4000V
線心識別:
黒色コアに白色ナンバリング(VDE 0293)
準拠規格:
線心:VDE 0245/0281
シース:VDE 0245/0281
絶縁抵抗:定格絶縁抵抗値:
>20GΩxcm
定格電圧:U0/U:
300/500V
