耐環境型ケーブル 001
VCT531UX 定格600V
適用規格 電気用品取締法
JIS C3312(VCT)
定格 600V
サイズ範囲 断面積:0.75〜5.5mm2
心数:8〜30
一括シールド
特長 耐捻回性
用途 ハンガー吊
耐屈曲
耐震性
耐油性
耐熱温度定格℃ 60℃
耐寒性シースの脆化温度 -40℃
耐候性
難燃性
注:使用条件により特性が変わるので、代表例としてご利用下さい。
◎=特に優れている ○=特に優れている △=普通
注:最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。
特殊ビニールシース材と線心のユニットにより耐ねじり性に優れ、耐油性・耐候性・耐寒性・耐老化性にも優れており、ハンガー吊りの使用に適しています。

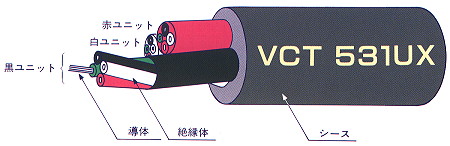

構造概略
項目 構成
導体 軟銅集合線
絶縁体 特殊ビニル
ユニット 線心をユニットより
ユニット
より合わせ
ユニットを円形により合わせ
シース 特殊ビニル(黒色)
耐電圧 3000V/1分間

VCT531Z 標準外径[単位:mm]
公称断面積mm2
(導体素線数/素線径)
線    心    数
8 10 12 16 20 30
0.75(30/0.18) 18.0 19.5 19.0 21.0 23.0 28.5
1.25(50/0.18) 19.0 21.0 20.5 23.0 25.0 31.5
2.0(37/0.26) 21.0 23.0 22.0 24.5 27.0 34.0
3.5(45/0.32) 24.5 27.0 26.0 29.0 32.0 40.0
5.5(70/0.32) 29.5 33.0 31.5 35.0 39.0 49.0
線心数 ユニット内線心配列 ユニット配列
8(4 x 2UT) 黒・白・赤・緑 黒・白
10(2 x 5UT) 黒・白 黒・白・赤・緑・黄
12(4 x 3UT) 黒・白・赤・緑 黒・白・赤
16(4 x 4UT) 黒・白・赤・緑 黒・白・赤・緑
20(4 x 5UT) 黒・白・赤・緑 黒・白・赤・緑・黄
30(5 x 6UT) 黒・白・赤・緑・黄 黒・白・赤・緑・黄・茶
UT=ユニット
